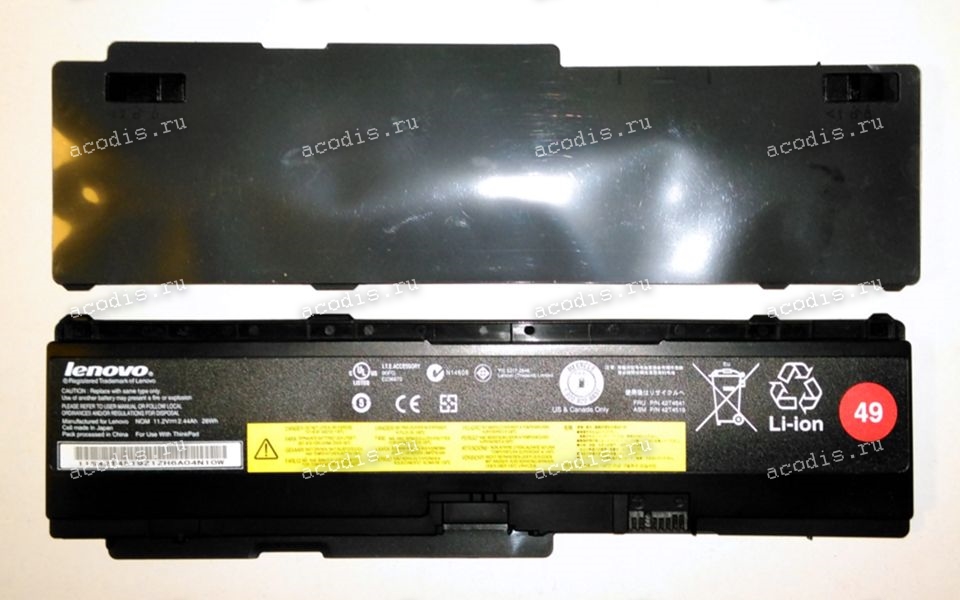

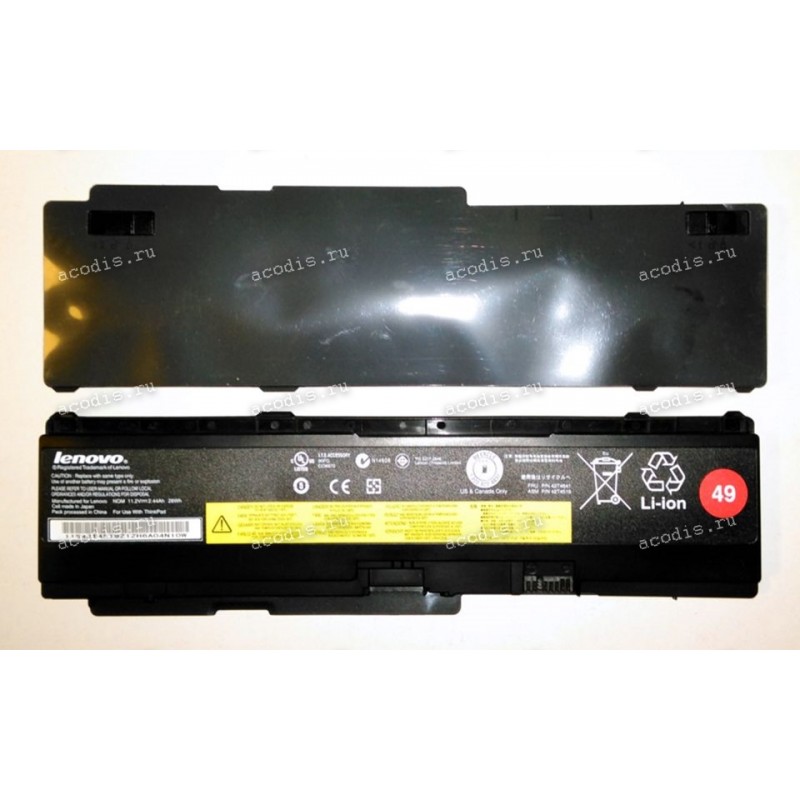

АКБ Lenovo/IBM ThinkPad 49 X300, X301 (42T4519, 42T4641) 11,2V разбор

Аналоги

42T4519 42T4641 43R1965 43R1967 42T4519 42T4523 42T4518 42T4522

Модели подходящих товаров

Lenovo/IBM ThinkPad Reserve Edition 8748 Lenovo/IBM ThinkPad X300 Lenovo/IBM ThinkPad X300 2748 Lenovo/IBM ThinkPad X300 2749 Lenovo/IBM ThinkPad X300 6476 Lenovo/IBM ThinkPad X300 6477 Lenovo/IBM ThinkPad X300 6478 Lenovo/IBM ThinkPad X301 Lenovo/IBM ThinkPad X301 2774 Lenovo/IBM ThinkPad X301 2776 Lenovo/IBM ThinkPad X301 2777 Lenovo/IBM ThinkPad X301 2778 Lenovo/IBM ThinkPad X301 2779 Lenovo/IBM ThinkPad X301 4057

Из разобранных аппаратов

Распиновка = pinout

RF-20-8 (RFNT3) = CON17 (HWG-BTS-10A = HWG FBS-1000) (схема - разрезами контактов вверх и к себе - слева направо)

1 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red

2 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red

X (3) = ключ, пластиковый пин, перегородка

3 (4) = SMBC, SLC (CLOCK pin) coffee/broun

4 (5) = SMBD, SDA (DATA pin) orange

5 (6) = BATT_TEMP, NTC, Termistor

6 (7) = GND ("-", Ground, VSS) black

7 (8) = GND ("-", Ground, VSS) black
