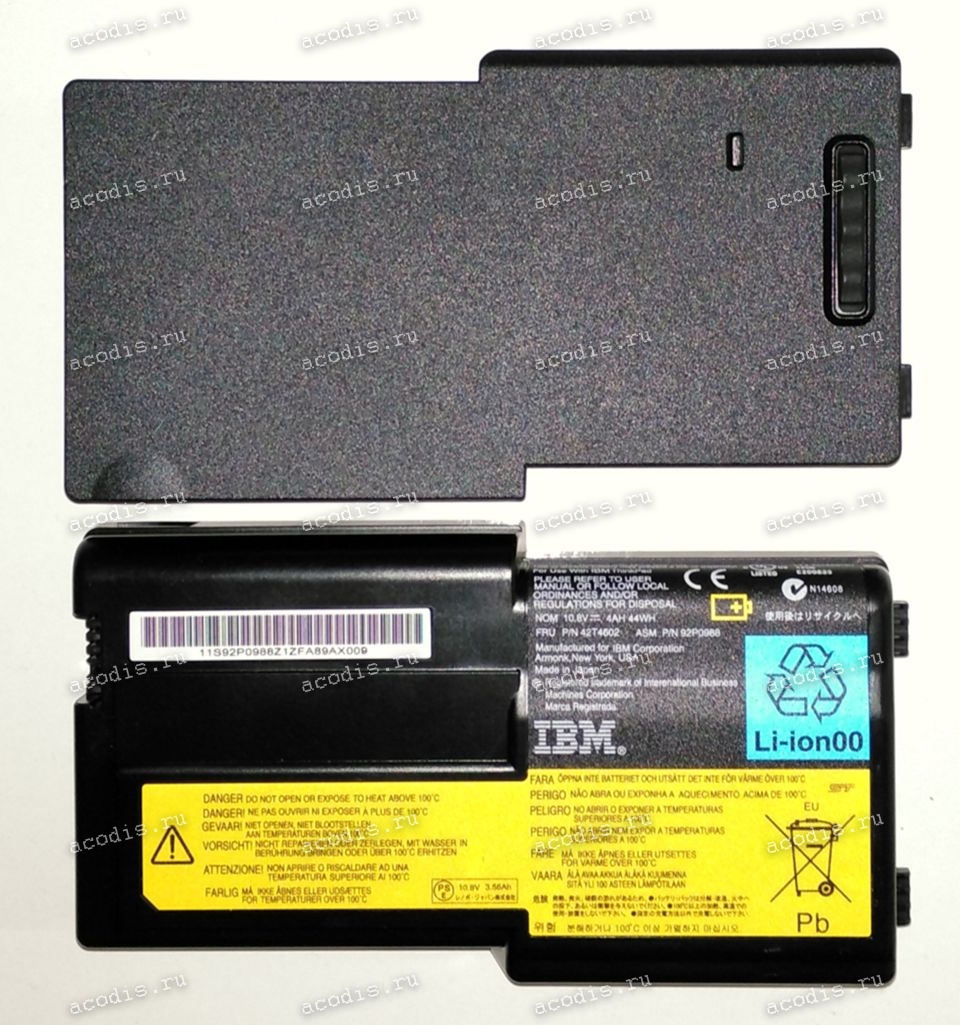

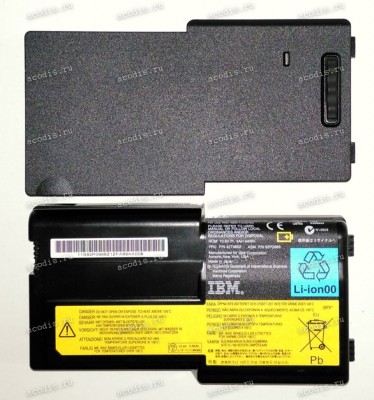

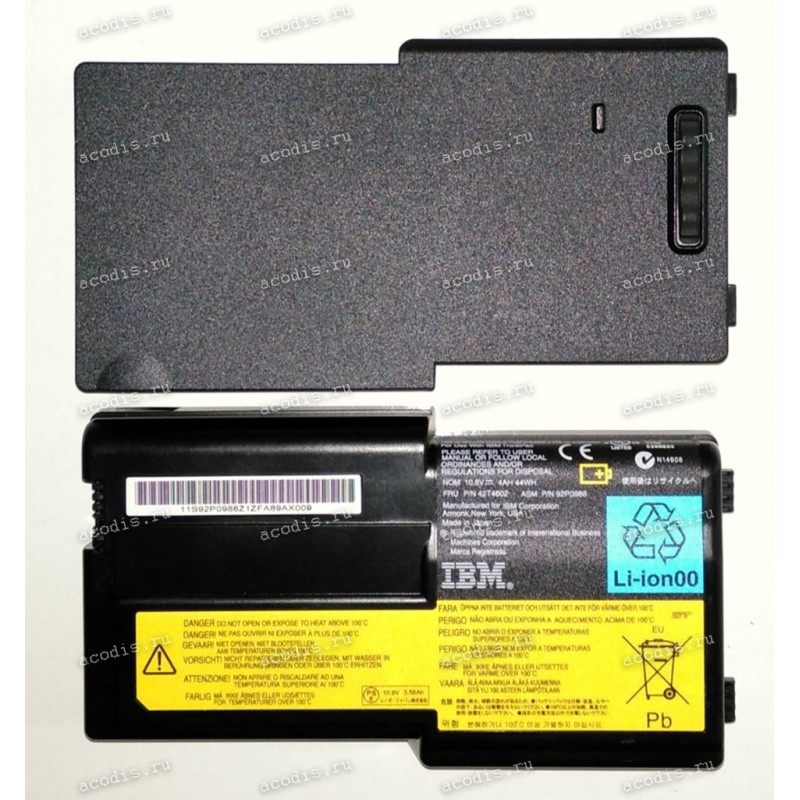

АКБ Lenovo/IBM ThinkPad R40e, X31 (42T4602, 92P0988) 10.8V NEW original

Аналоги

42T4602 92P0988 11S92P0988Z 08K8218 92P0987 92P0989 92P0990 FX00364

Модели подходящих товаров

Lenovo/IBM ThinkPad R40e (Не подходит для ThinkPad R30, R31, R32, R40 серии) Lenovo/IBM ThinkPad R40E-2684 ThinkPad R40E-2685 Lenovo/IBM ThinkPad X31 (Не подходит для Thinkpad X20, X21, X22, X23, X24 серии)

NEW

Распиновка = pinout

RF-25-6 (RFNT3) = CON7 (HWG-BTS-10A = HWG FBS-1000) (схема - разрезами контактов вверх и к себе - слева направо)

1 (1) = GND ("-", Ground, VSS) black

2 (2) = BATT_TEMP, NTC, Termistor

3 (3) = SMBD, SDA (DATA pin) orange

4 (4) = SMBC, SLC (CLOCK pin) coffee/broun

!!! (5) = ключ, пластиковый пин, перегородка

5 (6) = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red
