АКБ Lenovo IdeaPad 3000 series F40*, F41*, F50*, F51*, Y400*, Y410* 10,8-11,1V разбор

АКБ Lenovo IdeaPad 3000 series F40*, F41*, F50*, F51*, Y400*, Y410* 10,8-11,1V разбор
  • Производитель:
    Lenovo=IBM
  • Артикул:
    00000007928
1 100 руб.
Клубная цена: 1 000 руб.
Наличие: мало

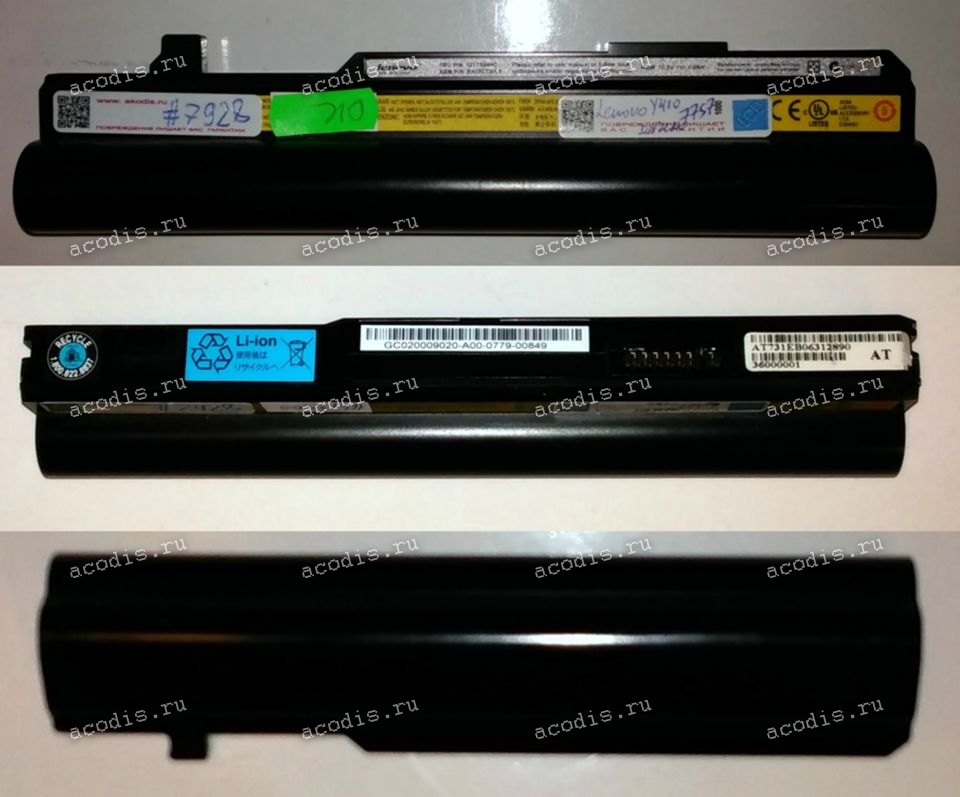

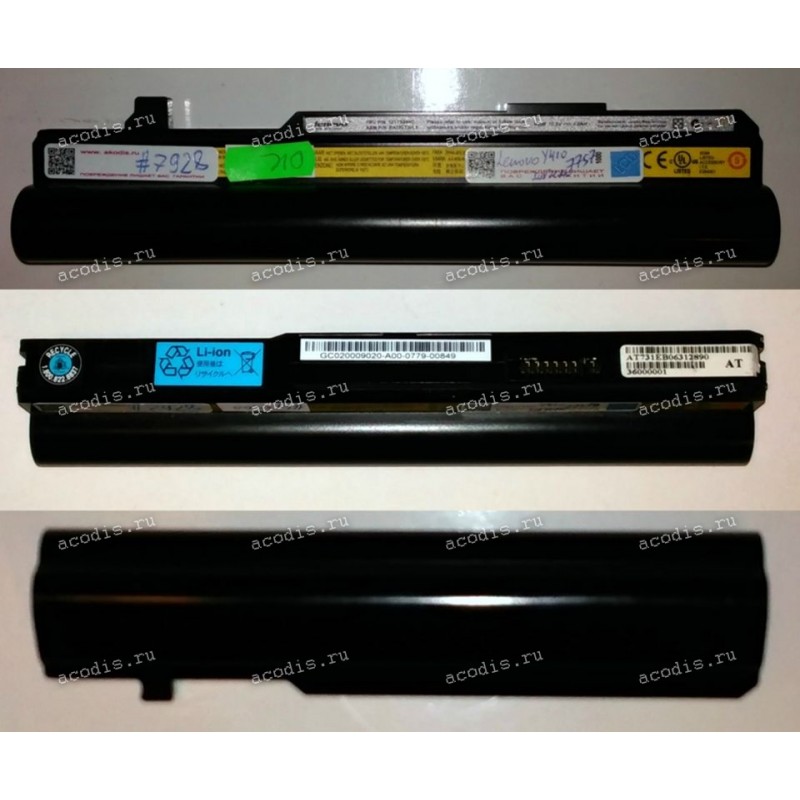

Аккумуляторная перезаряжаемая батарея (Main replacement rechargeable Battery) Lenovo IdeaPad 3000 series F40, F40A, F40M, F41, F41A, F41G, F41M, F50, F50A, F51, F51A, Y400, Y400 9454, Y410, Y410 7757, Y410A, Y410A 7757 10,8-11,1V разбор

Аналоги

121000657 121TO010C 121TS040C 43R1955 BATHGT31L6 BATIGT30L6

Модели подходящих товаров

Lenovo IdeaPad 3000 series F40 Lenovo IdeaPad 3000 series F40A Lenovo IdeaPad 3000 series F40M Lenovo IdeaPad 3000 series F41 Lenovo IdeaPad 3000 series F41A Lenovo IdeaPad 3000 series F41G Lenovo IdeaPad 3000 series F41M Lenovo IdeaPad 3000 series F50 Lenovo IdeaPad 3000 series F50A Lenovo IdeaPad 3000 series F51 Lenovo IdeaPad 3000 series F51A Lenovo IdeaPad 3000 series Y400 Lenovo IdeaPad 3000 series Y400 9454 Lenovo IdeaPad 3000 series Y410 Lenovo IdeaPad 3000 series Y410 7757 Lenovo IdeaPad 3000 series Y410A Lenovo IdeaPad 3000 series Y410A 7757

Из разобранных аппаратов

Распиновка = pinout

RF-25-8 (RFNT3) (схема - разрезами контактов вверх и к себе - слева направо)

1 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red

X (2) = ключ, пластиковый пин, перегородка

2 (3) =

3 (4) = SP, SYS PRES, SysPres, BI, EN (Enable, System present pin, low active)

4 (5) = BATT_TEMP, NTC, Termistor

5 (6) = SMBD, SDA (DATA pin) orange

6 (7) = SMBC, SLC (CLOCK pin) coffee/broun

7 (8) = GND ("-", Ground, VSS) black
