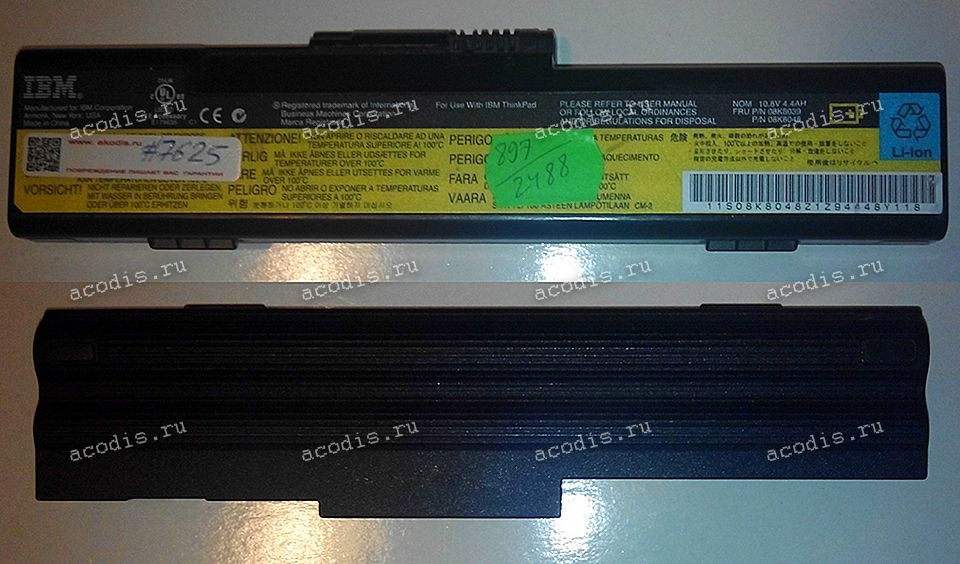

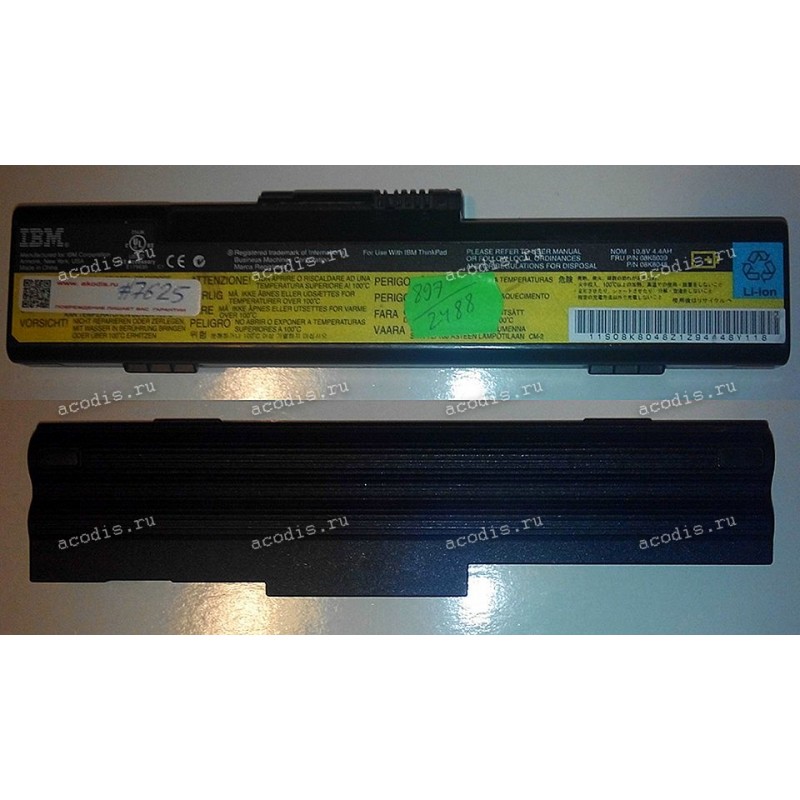

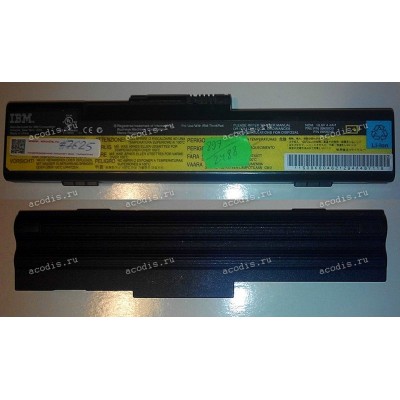

АКБ Lenovo/IBM ThinkPad X30, X31, X32 (FRU: 08K8039) 10,8-11,1V разбор

Аналоги

02K7039 02K7040 02K7041 02K7042 02K7043 02K7044 02K7046 08K8035 08K8036 08K8040 08K8044 08K8045 08K8048 08K8049 11S.08K80.48Z 11S08K8048Z 42T4612 42T4613 92P1093 92P1094 92P1095 92P1096 92P1097 92P1097 CL731B.806 CS-IBX30 FRU p/n: 08K8039 L18650-6X30

Модели подходящих товаров

IBM ThinkPad X30 IBM ThinkPad X31 IBM ThinkPad X32

Из разобранных аппаратов

Распиновка = pinout

RF-25-6 (RFNT3) = CON7 (HWG-BTS-10A = HWG FBS-1000) (схема - разрезами контактов вверх и к себе - слева направо)

1 (1) = GND ("-", Ground, VSS) black

2 (2) = BATT_TEMP, NTC, Termistor

3 (3) = SMBD, SDA (DATA pin) orange

4 (4) = SMBC, SLC (CLOCK pin) coffee/broun

!!! (5) = ключ, пластиковый пин, перегородка

5 (6) = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red
