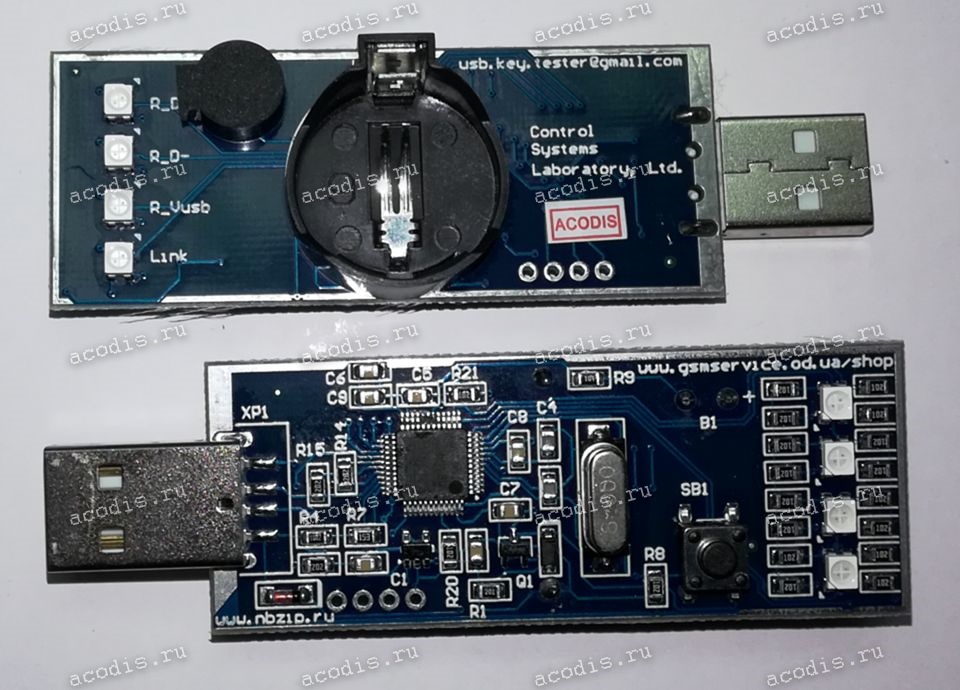

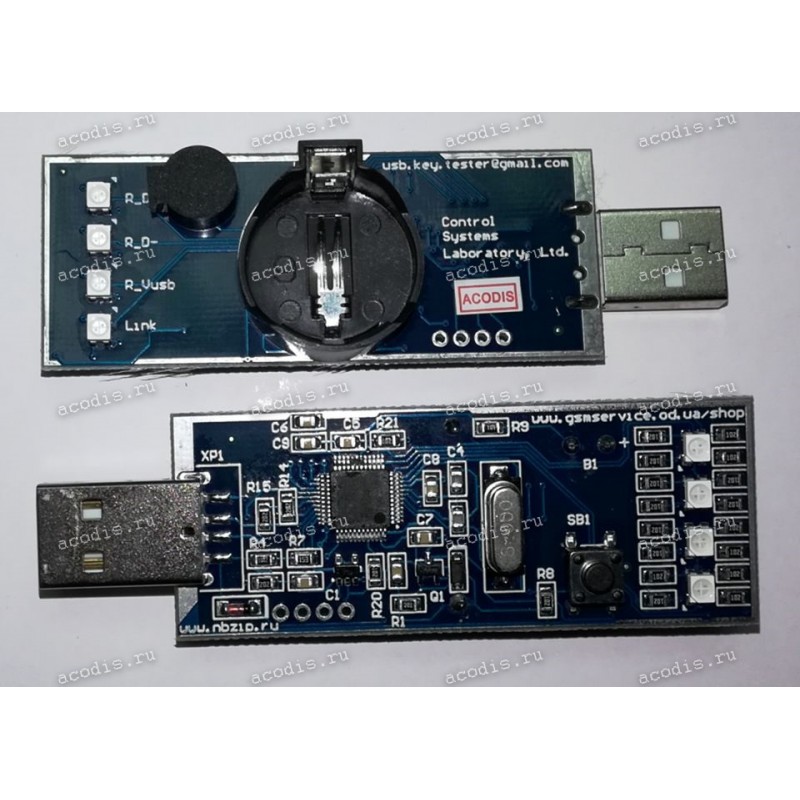

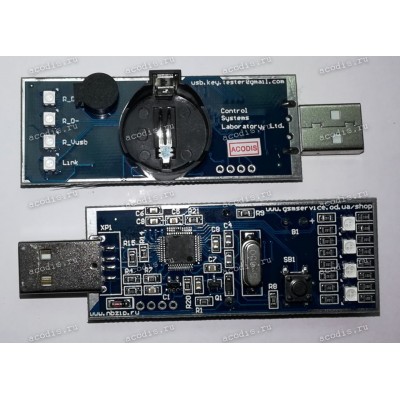

Тестер USB портов и инициализации для диагностики ноутбука и компьютера Control Systems Laboratory CSLUSBT-v1 (USB port and initialization tester for laptop and computer diagnostics)

Тестер USB портов и инициализации для диагностики ноутбука и компьютера Control Systems Laboratory CSLUSBT-v1 (USB port and initialization tester for laptop and computer diagnostics)



Обзор и практические примеры использования.

https://youtu.be/n3VOu3JEzi8



Назначение.



Устройство предназначено для ознакомительной экспресс-диагностики USB-портов персональных компьютеров любого типа.



Описание.



Широко известно, что большое число неисправностей современных компьютеров сопровождается «пробоем» сигнальных линий USB-портов, при этом сопротивление по линиям D+, D- становится близко к нулю. Также может быть выведена из строя защита или/и цепи питания (формирования) напряжения питания +5В порта. Данное устройство позволяет оценить сопротивление вышеуказанных линий в режиме «диодной прозвонки», т.е. оценить падение напряжения на соответствующем выводе при протекании тока в 1.5 мА. И таким образом выявить неисправный порт за очень небольшое время.



Определение короткого замыкания осуществляется измерением напряжения при адаптивном задании тока через соответствующую линию порта. Этим достигается высокая вероятность корректного определения неисправного состояния Да, производится 100 циклов определения, затем статистически обрабатывается, чтобы избежать ошибок из-за контактных проблем.



Также, в процессе ремонта очень часто возникает потребность оценить прохождение процедуры POST (инициализации компьютера) без подключенного дисплея (или матрицы). Данное устройство отслеживает процесс инициализации USB-порта и при окончании процедуры подает световой и звуковой сигнал.



Питание устройства осуществляется от литиевой батареи CR2032 в автономном режиме и от +5В USB-порта при наличии питающего напряжения (включении компьютера).



Работа устройства.



Работу устройства можно разделить на две стадии: автономную, питание осуществляется от литиевой батарейки; и питание от USB-порта.



На первой стадии происходит проверка сопротивления линий: D+, D-, +Vusb. Включение прибора происходит нажатием кнопки, при этом кратковременно загораются красные светодиоды, затем начинается режим измерения. По результатам три зеленых светодиода сигнализируют об отсутствии пониженного сопротивления в соответствующих линиях, четвертый красный мигающий сигнализирует об отсутствии питания USB-порта. Выключение прибора происходит по тайм-ауту, 15 сек.



При подаче питания происходит автоматическое включение прибора, при этом происходит измерение напряжения питания порта, четвертый светодиод должен загореться зеленым, если напряжение меньше 4.85 В, светодиод загорается красным цветом.



После окончания процедуры инициализации светодиод начинает мигать зеленым.



Прибор выключится по тайм-ауту автоматически после снятия питания.
