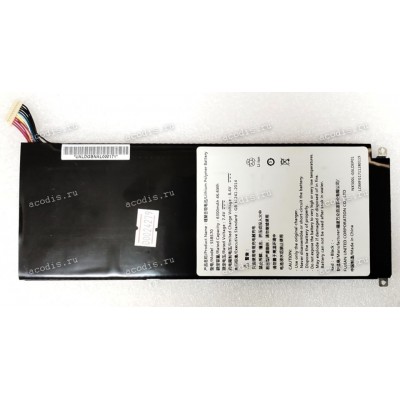

АКБ Hasee X5 SI5S1, CP5S2, KL752, HL502, SSBS70 7,4 V 46.6Wh 6300mAh (ICP595370P-2S2P, NX500L-2S2P-6300mAh)

Аналоги

Модели подходящих товаров

Depo VIP C1510 NX500L (NX500LSLDEP01)

NEW

Распиновка = pinout

RF-20-10 (RFNT3) (проводами вниз и чёрный слева, счёт - слева направо)

1 = GND ("-", Ground, VSS) black

2 = GND ("-", Ground, VSS) black

3 = GND ("-", Ground, VSS) black

4 = GND ("-", Ground, VSS) black

5 = синий BATT_TEMP, NTC, Termistor, T_ID

6 = белый SMBD, SDA (DATA pin) orange, T_D

7 = жёлтый SMBC, SLC (CLOCK pin) coffee/broun, T_C

8 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red

9 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red

10 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red

11 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red
