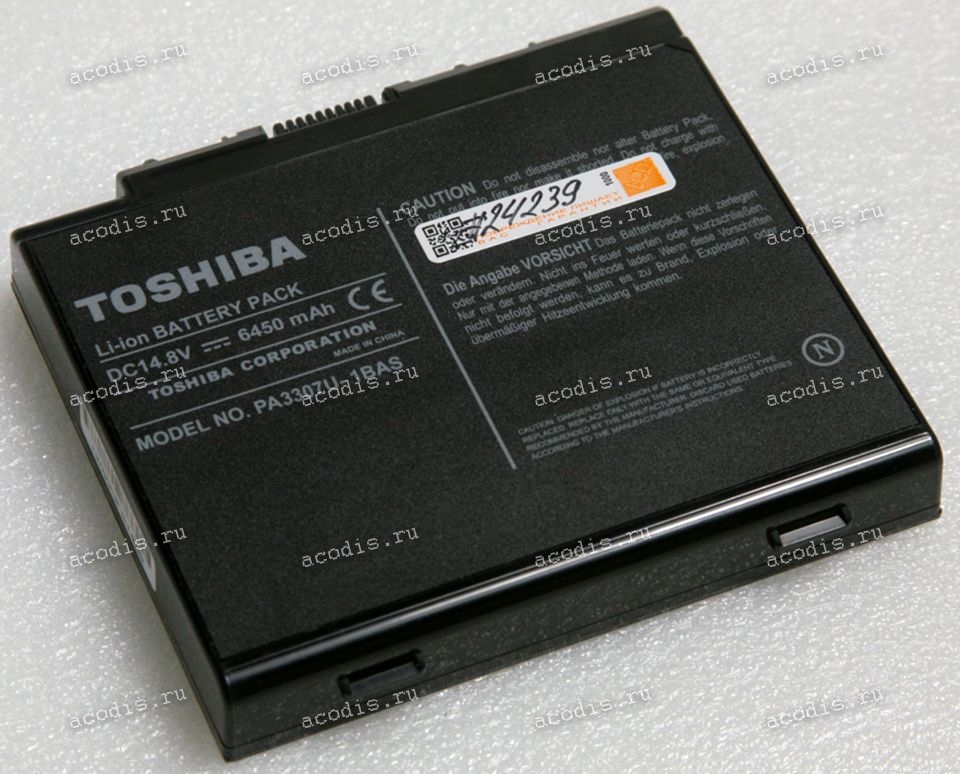

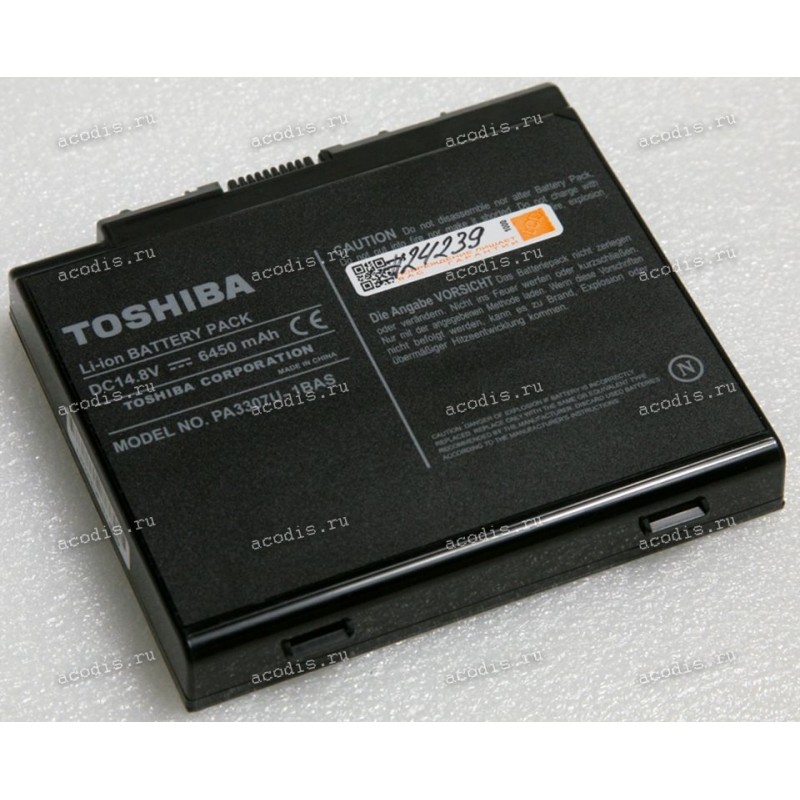

АКБ Toshiba Satellite P10, P15 6450mAh (PA3367U-1BRS, PA3307U-1BAS ) original

Аналоги

Модели подходящих товаров

NEW

Распиновка = pinout

RF-20-9 (RFNT3) = CON04 (HWG-BTS-10A = HWG FBS-1000) (схема - разрезами контактов вверх и к себе - слева направо)

1 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red

2 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red

3 =

4 =

5 = BATT_TEMP, NTC, Termistor

6 = SMBD, SDA (DATA pin) orange

7 = SMBC, SLC (CLOCK pin) coffee/broun

8 = GND ("-", Ground, VSS) black

9 = GND ("-", Ground, VSS) black
