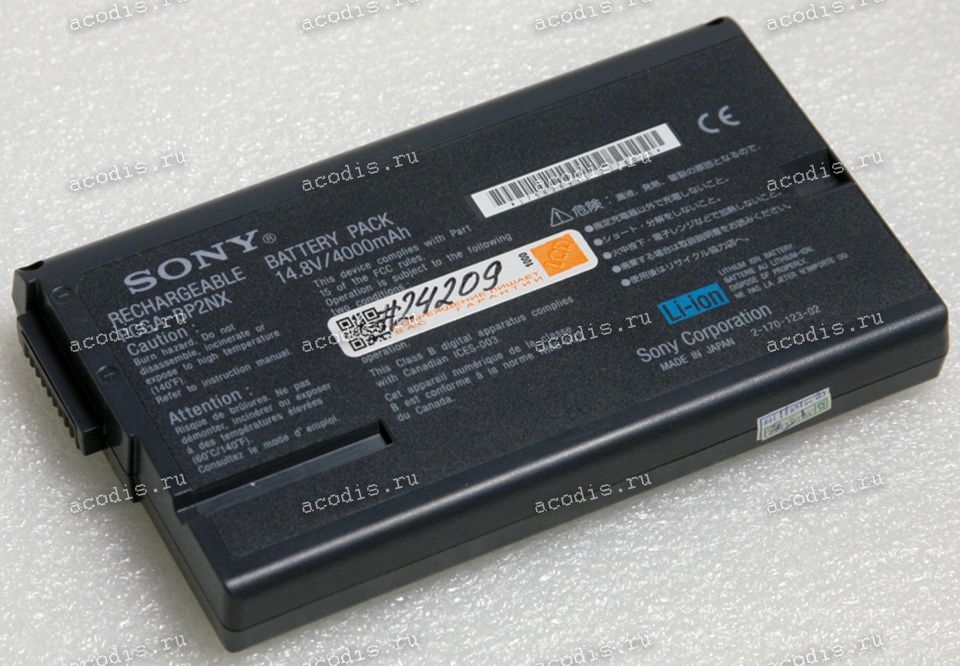

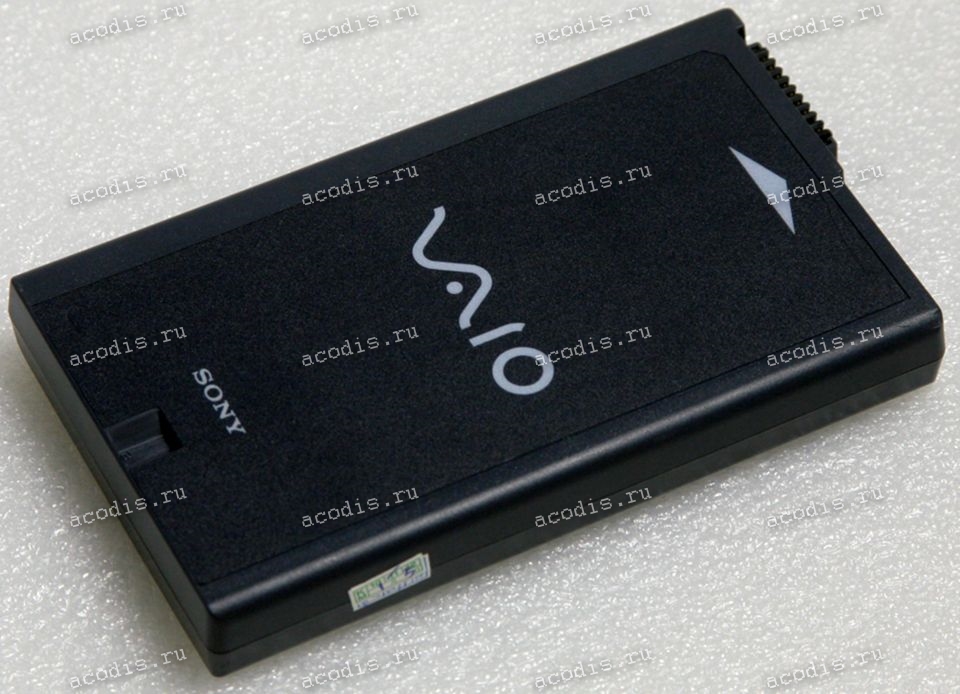

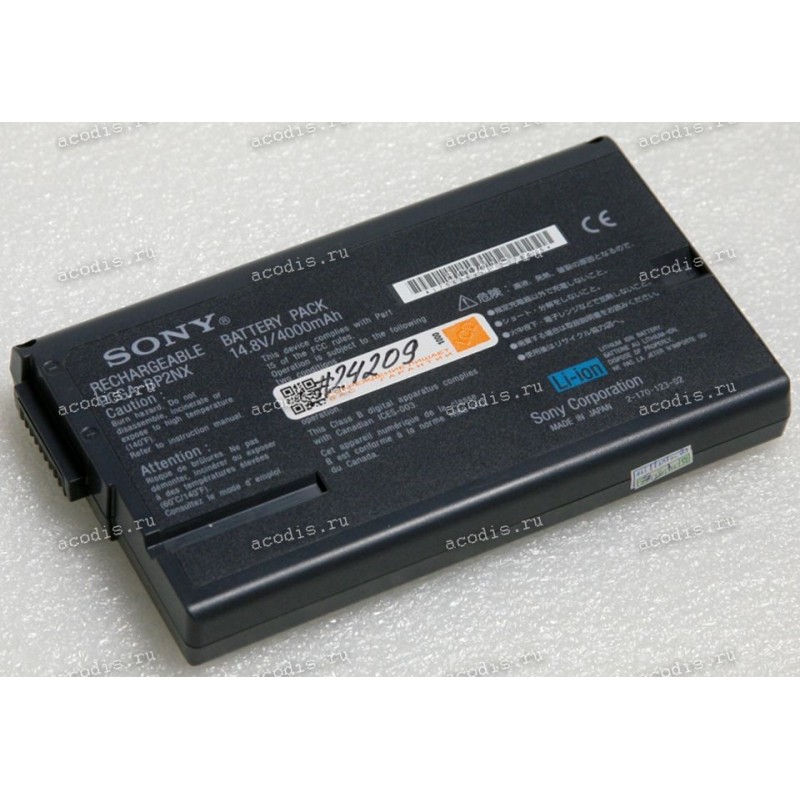

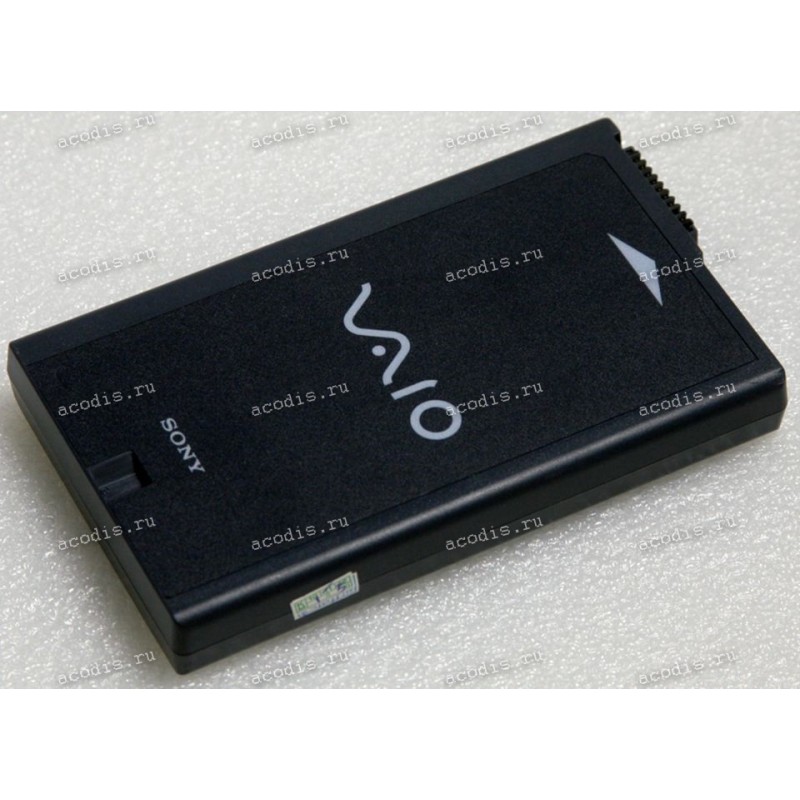

АКБ Sony PCG-FR, PCG-GR, PCG-GRT250, PCG-NV 4000mAh (PCGA-BP2NX)

Аналоги

Модели подходящих товаров

NEW

Распиновка = pinout

RF-25-9 (RFNT3) (схема - разрезами контактов вверх и к себе - слева направо)

1 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red

!!! (2) = ключ, пластиковый пин, перегородка

3(2) = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red

4(3) = SMBD, SDA (DATA pin) orange

5(4) = SMBC, SLC (CLOCK pin) coffee/broun

6(5) = SP, SYS PRES, SysPres, BI, EN (Enable, System present pin, low active)

7(6) = BATT_TEMP, NTC, Termistor

8(7) =

9(8) = GND ("-", Ground, VSS) black
