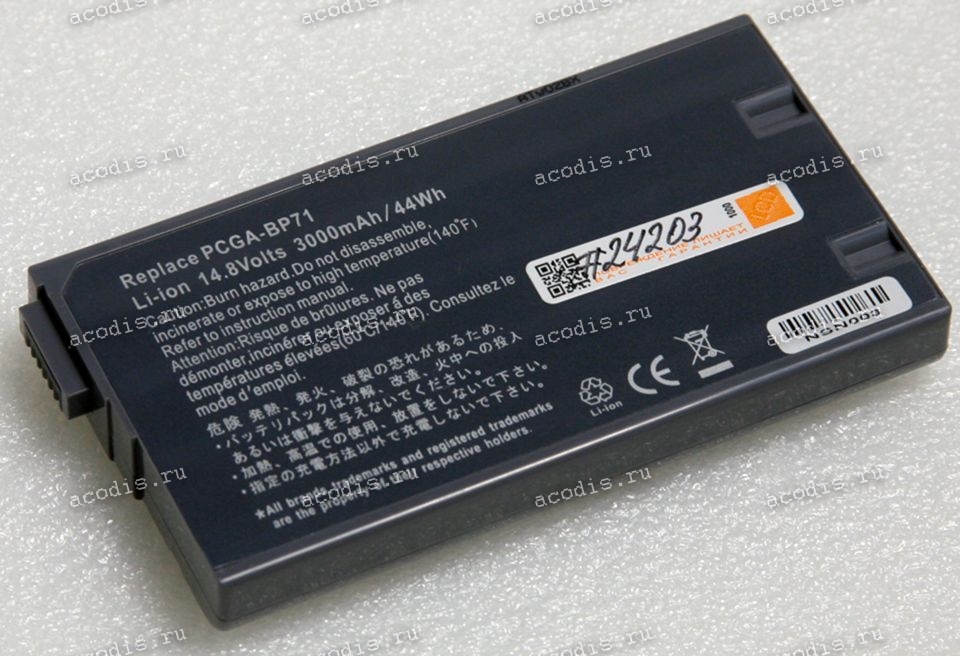

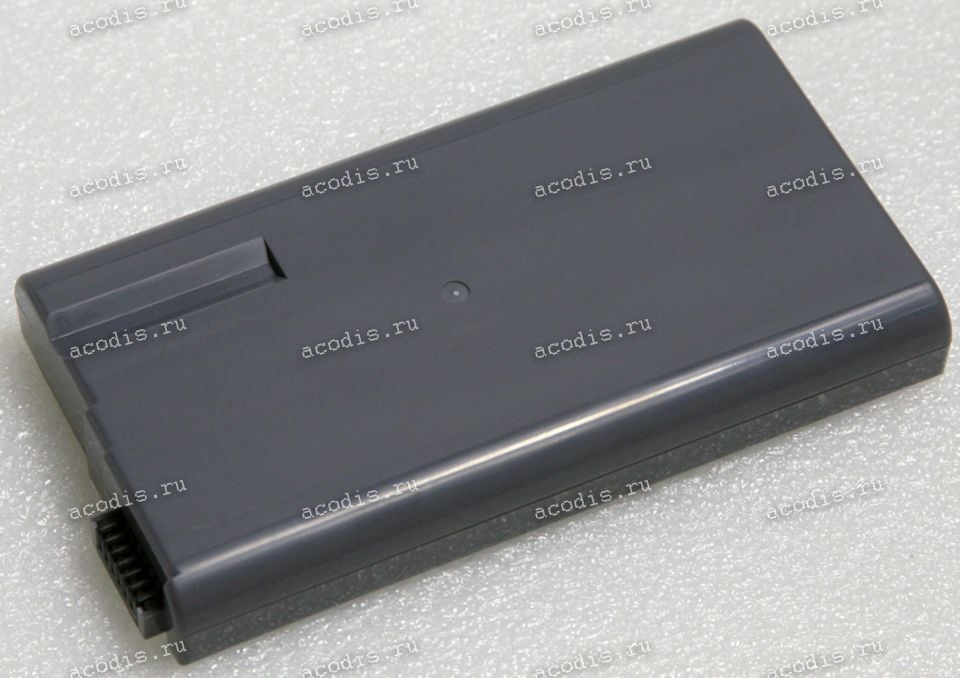

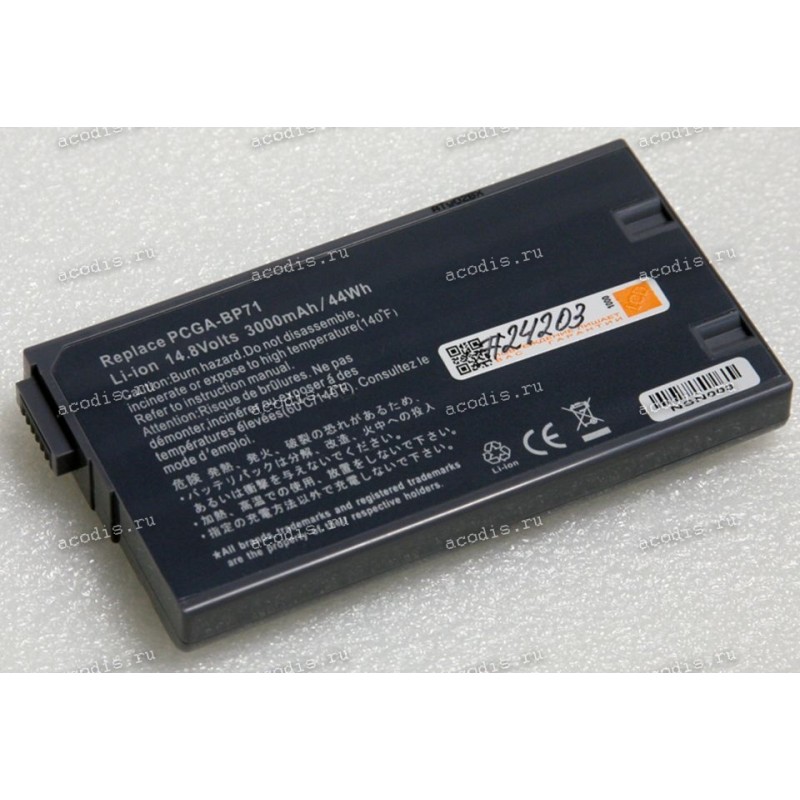

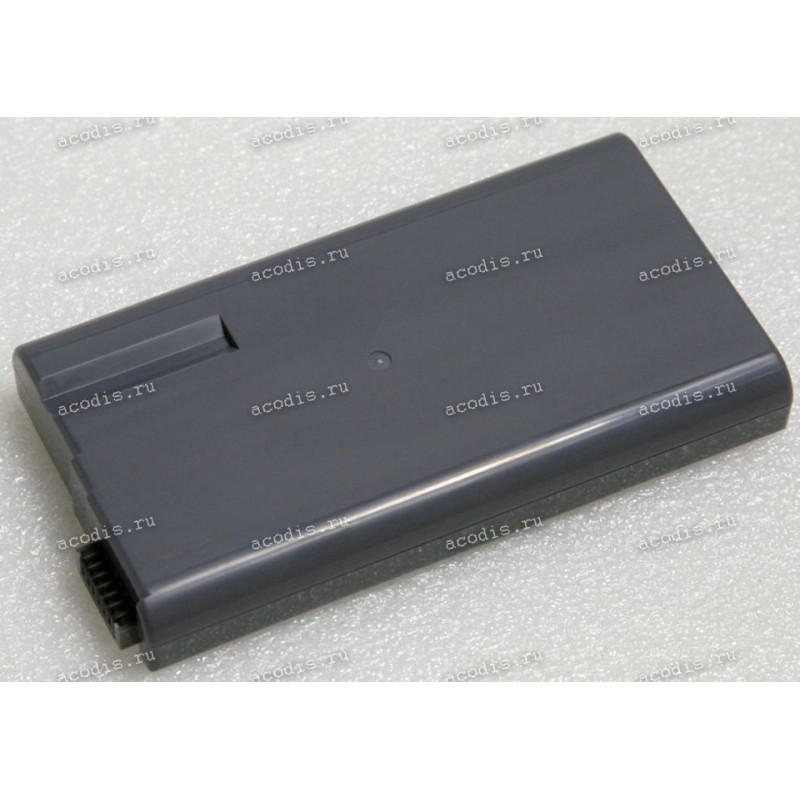

АКБ Sony PCG-F, PCG-FX, PCG-QR, PCG-XG 3000mAh (PCGA-BP1N, PCGA-BP71) replace

Аналоги

Модели подходящих товаров

NEW

Распиновка = pinout

RF-25-6 (RFNT3) = CON12_A (HWG-BTS-10A = HWG FBS-1000) (схема - разрезами контактов вверх и к себе - слева направо)

1 = GND ("-", Ground, VSS) black

2 = BATT_TEMP, NTC, Termistor

3 = GND ("-", Ground, VSS) black

4 = SMBC, SLC (CLOCK pin) coffee/broun

5 = SMBD, SDA (DATA pin) orange

6 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red
