АКБ Toshiba Dynabook Satellite A9, J60, J61, J62, J63, J70, J71, K10, K11, K15, K16, K17, Qosmio Pro E10, E15, F10, F15, G10, G15, G20, G25, A10, A15, J50, A120, Tecra A1, A8 4400mAh (PA3285U-1BAS, PA3285U-1BRS, PA4284-1BAS, PA3284U-1BRS, PA3285-2BAS, PA3
- Производитель:
-
Артикул:00000024191
- 99999

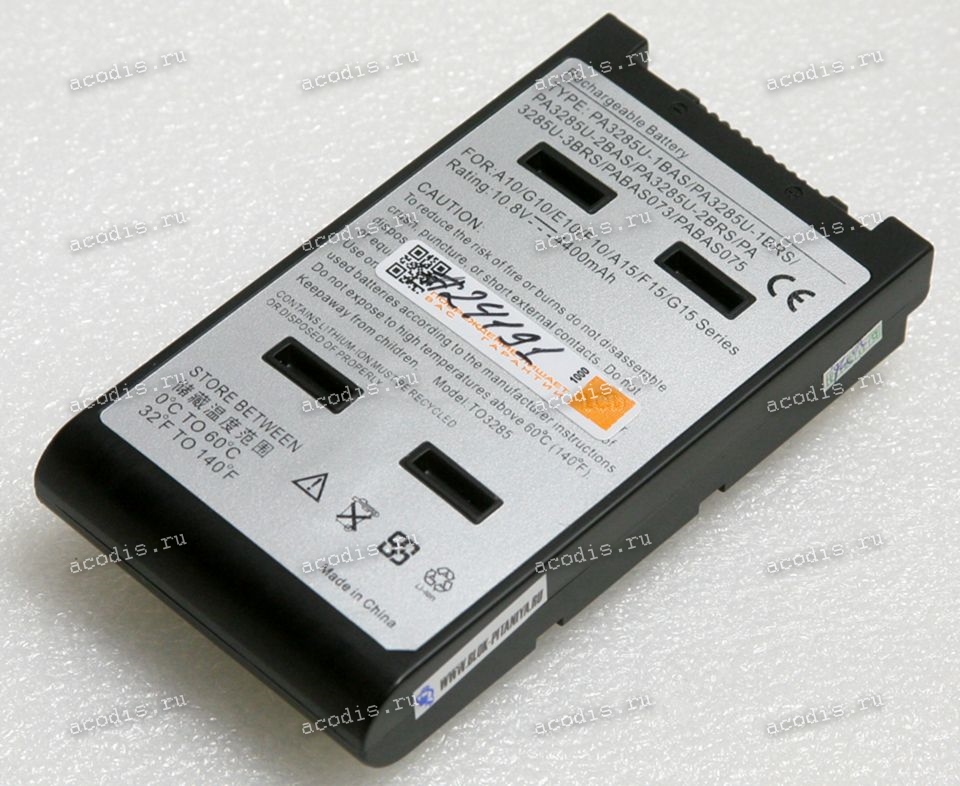

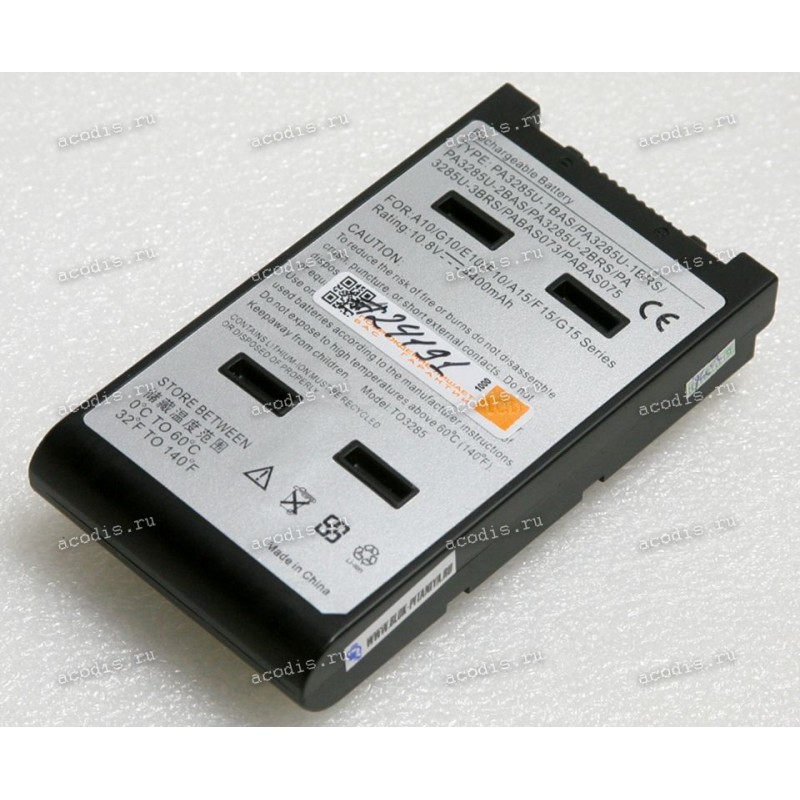

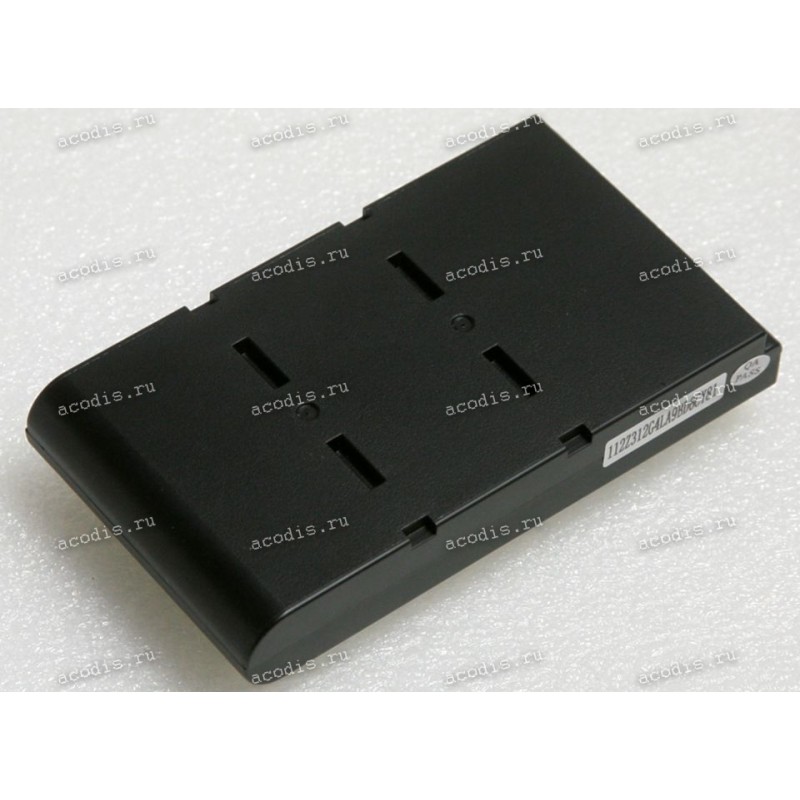

Аккумуляторная перезаряжаемая батарея (Main replacement rechargeable Battery) Toshiba Dynabook Satellite A9, J60, J61, J62, J63, J70, J71, K10, K11, K15, K16, K17, Qosmio Pro E10, E15, F10, F15, G10, G15, G20, G25, A10, A15, J50, A120, Tecra A1, A8 4400mAh (PA3285U-1BAS, PA3285U-1BRS, PA4284-1BAS, PA3284U-1BRS, PA3285-2BAS, PA3285U-2BRS) non-original
Аналоги
Модели подходящих товаров
NEW
Распиновка = pinout
RF-25-11 (RFNT3) (схема - разрезами контактов вверх и к себе - слева направо)
1 (1) = PVBL1-BAT = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red
!!! (2) = ключ, пластиковый пин, перегородка
2 (3) = BTMP1 или (Thrm+)
3 (4) = (DCHG) или BATDCHG1
4 (5) = M5V или R-M5V
5 (6) = PSCL-S5P или (MBCLK)
6 (7) = PSDA-S5P или (MBDAT)
7 (8) = GND или (VSS)
8 (9) = DBT10V-S5N или (OV)
9 (10) = GND или BATVSS1
10 (11) = GND ("-", Ground, VSS) black
