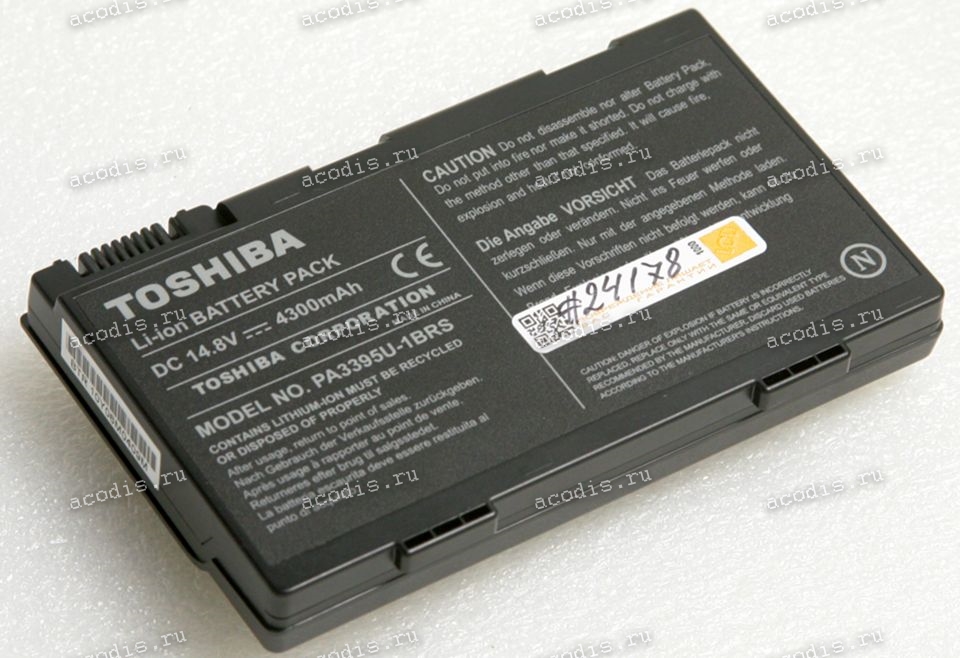

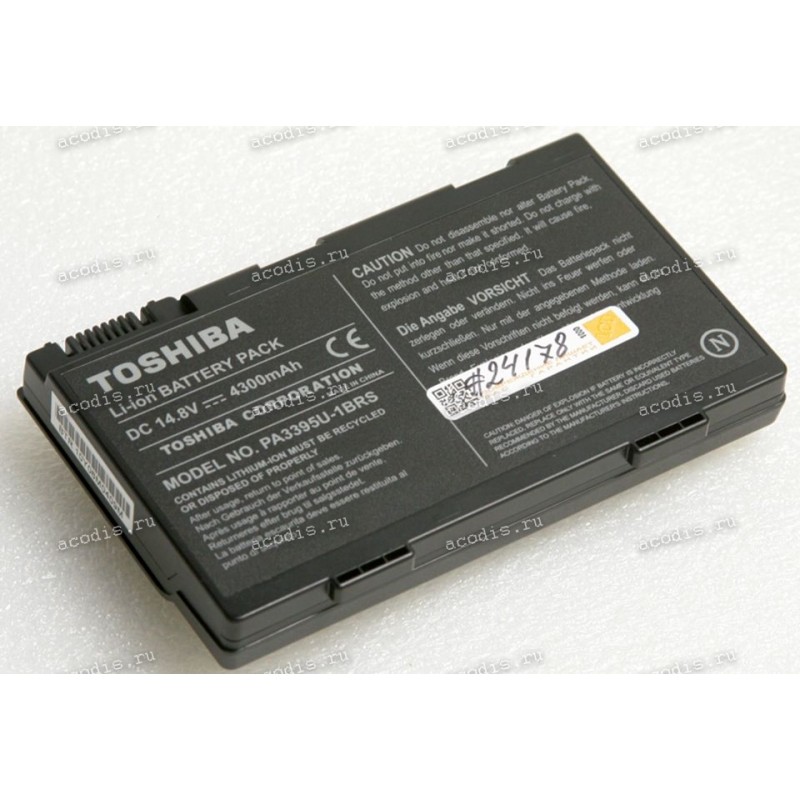

АКБ Toshiba Satellite M30X, M35X, Pro M40X 4300mAh (PA3395U-1BRS, PA3421U-1BRS)

Аналоги

Модели подходящих товаров

NEW

Распиновка = pinout

RF-20-9 (RFNT3) = CON5 (HWG-BTS-10A = HWG FBS-1000) (схема - разрезами контактов вверх и к себе - слева направо)

1 = GND ("-", Ground, VSS) black

2 = BATT_TEMP, NTC, Termistor

3 = SMBC, SLC (CLOCK pin) coffee/broun

4 = SMBD, SDA (DATA pin) orange

5 =

6 =

7 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red
