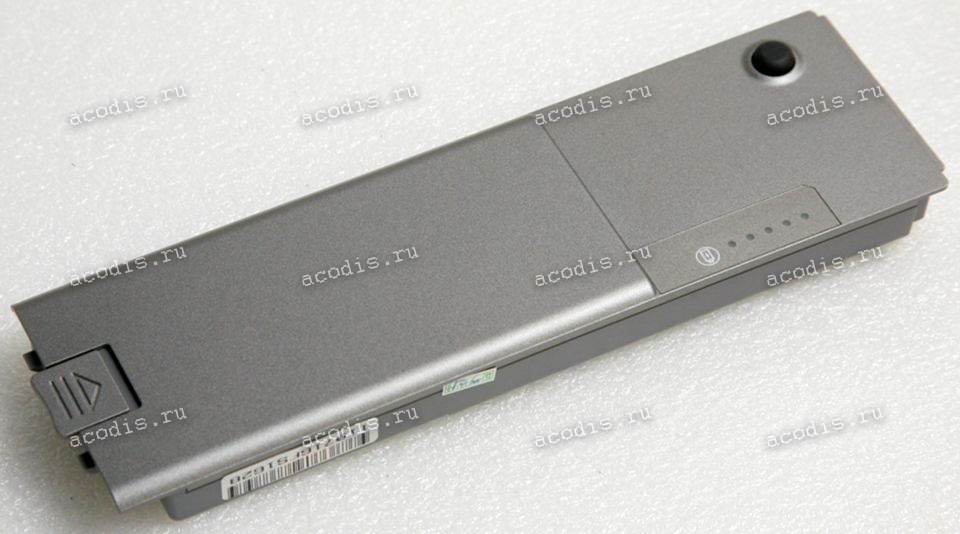

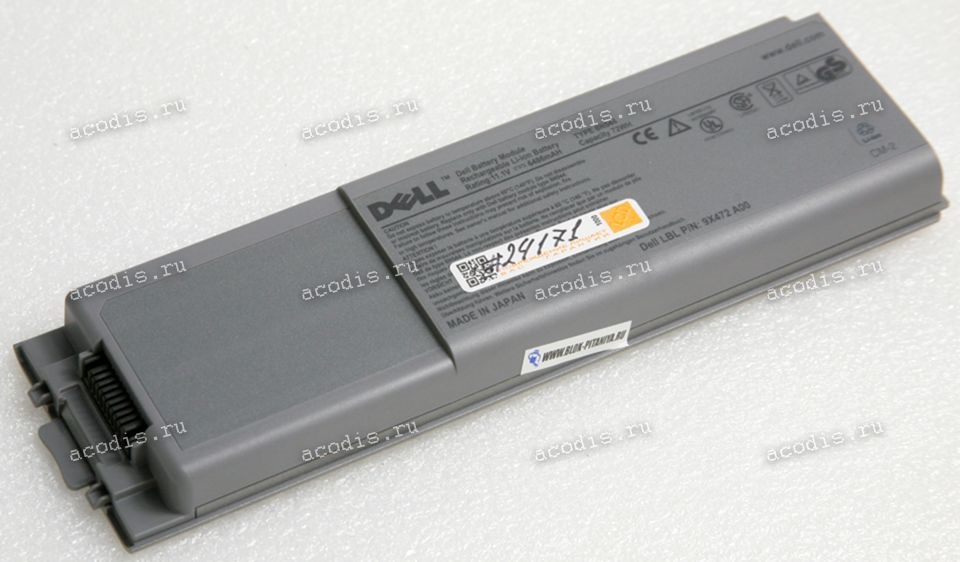

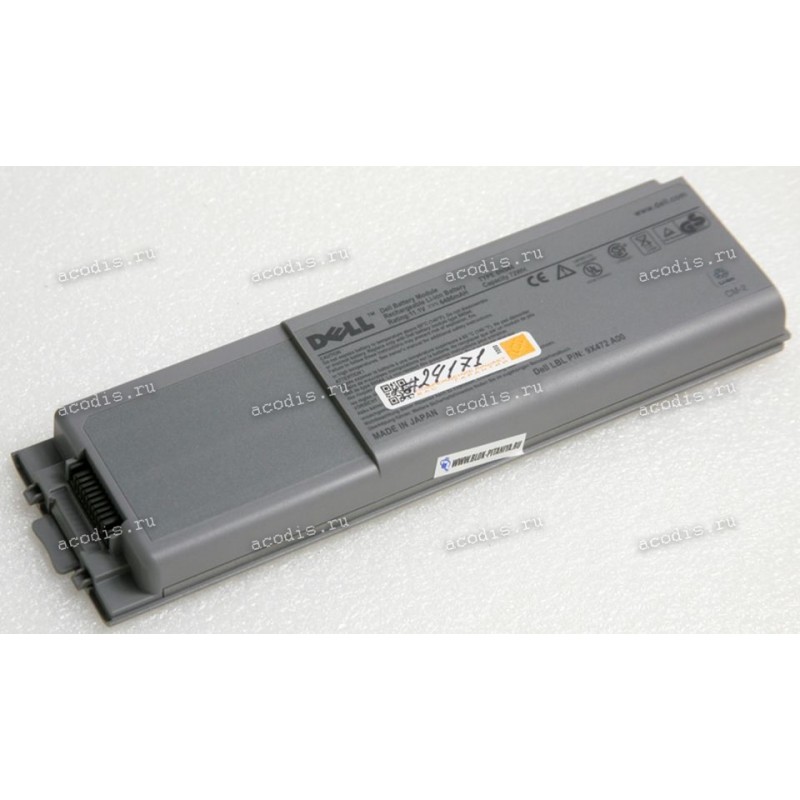

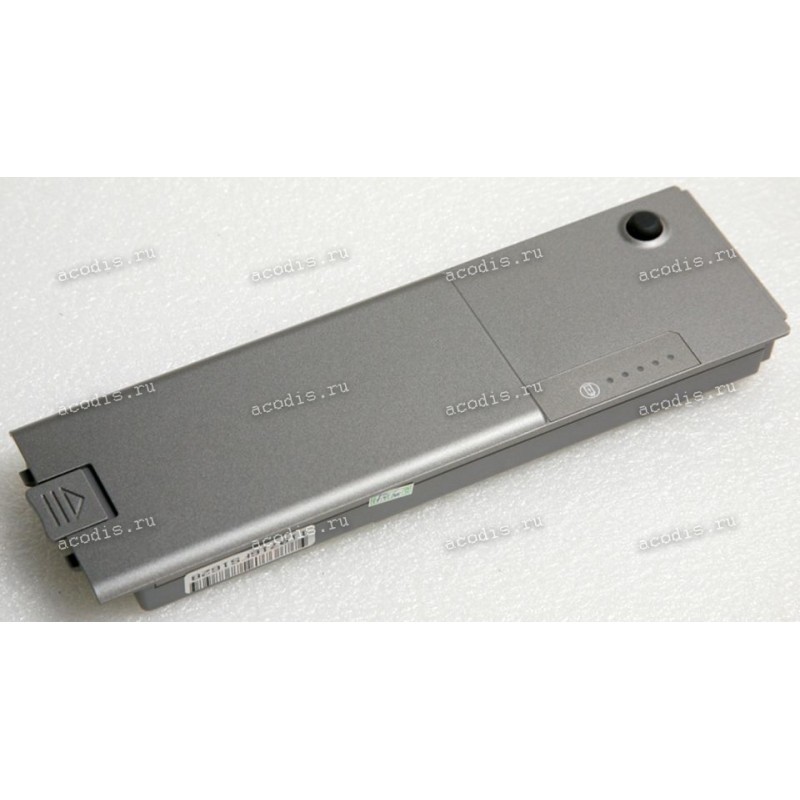

АКБ Dell Inspiron 8500m, 8600m, Latitude D800, Precision M60 6486mAh/72Wh (8N544, 9X472, 2P700, 7P066, BAT1297, W2391, 5P140, 5P144, Y0956)

Аналоги

Модели подходящих товаров

NEW

Распиновка = pinout

RF-20-9 (RFNT3) (схема - разрезами контактов вверх и к себе - слева направо)

1 = GND ("-", Ground, VSS) black

2 =

3 =

4 = SP, SYS PRES, SysPres, BI, EN (Enable, System present pin, low active)

5 =

6 = SMBD, SDA (DATA pin) orange

7 = SMBC, SLC (CLOCK pin) coffee/broun

8 =

9 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red
