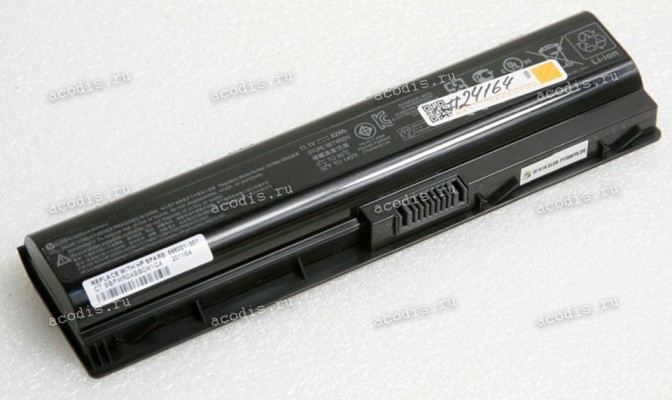

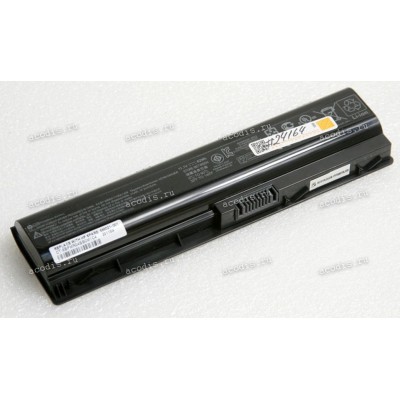

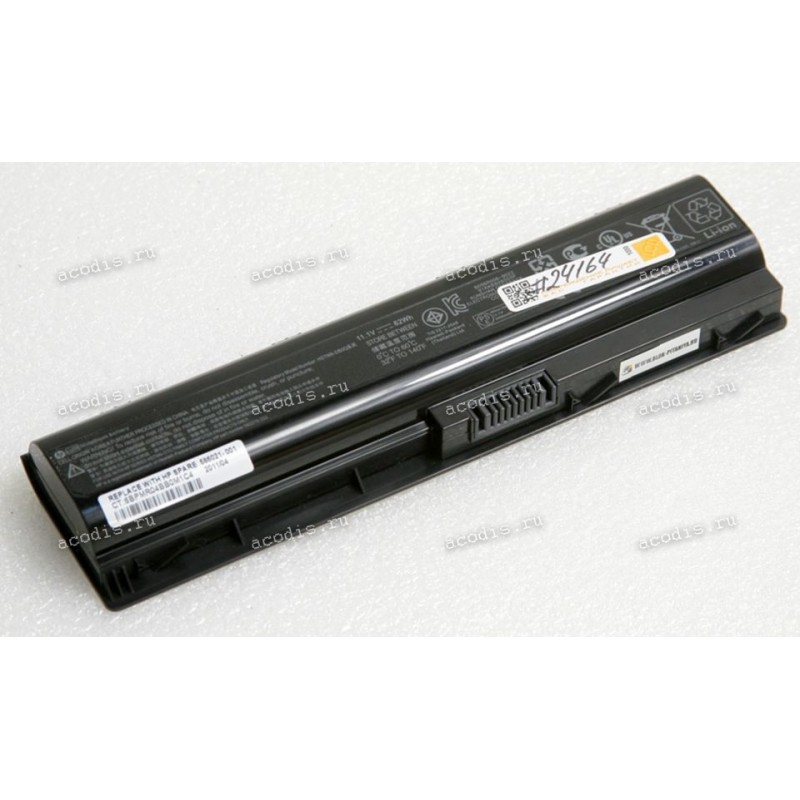

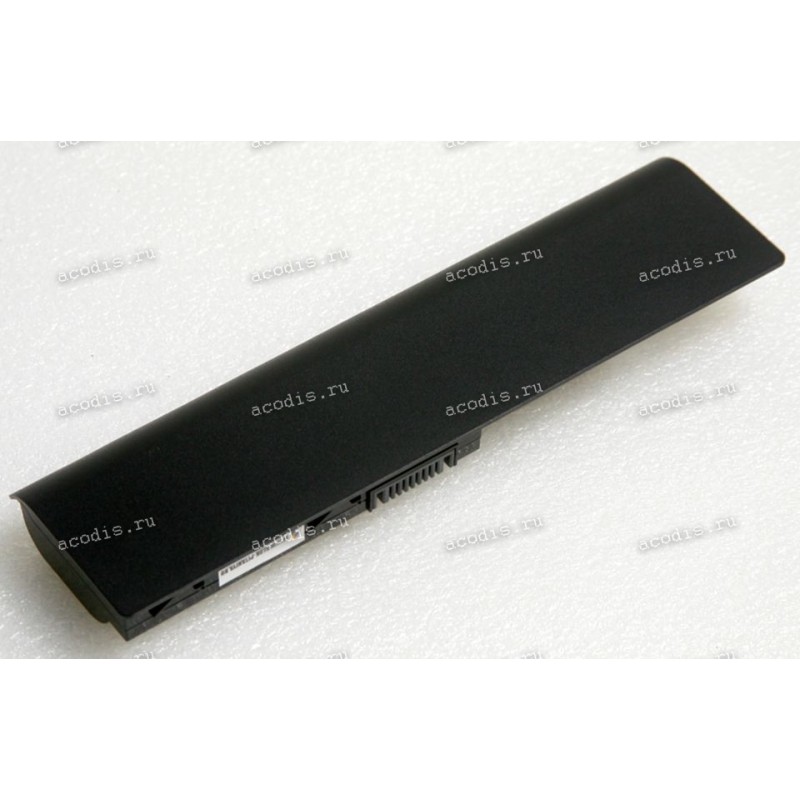

АКБ HP TouchSmart TM2 62Wh (HSTNN-DB0Q, HSTNN-XB0Q, HSTNN-LB0Q, WD547AA, LU06, HSTNN-I77C)

Аналоги

Модели подходящих товаров

NEW

Распиновка = pinout

RF-20-8 (RFNT3) (схема - разрезами контактов вверх и к себе - слева направо)

1 = GND ("-", Ground, VSS) black

2 = GND ("-", Ground, VSS) black

3 =

4 =

5 = SMBC, SLC (CLOCK pin) coffee/broun

6 = SMBD, SDA (DATA pin) orange

7 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red

8 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red
