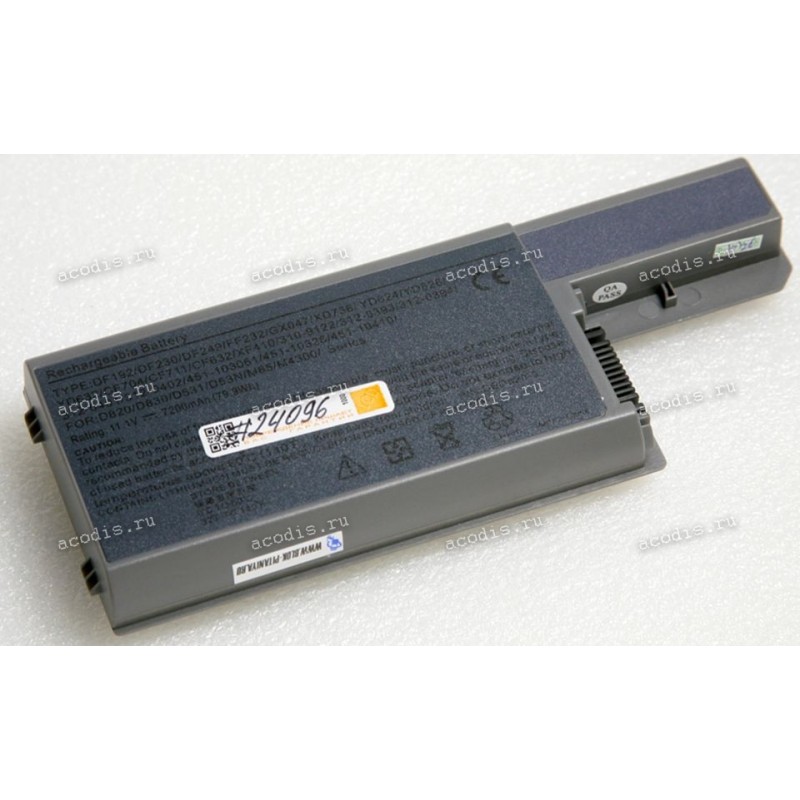

АКБ Dell Latitude D531, D820, D830, Precision M4300, M65 7200mAh (CF623, CF704, YD623, YD624, 312-0394, 312-0401, 312-0402, DF192, DF130, DF249, FF232, M4300, D531, D830, 310-9122, CF711, YD626) non-original
- Производитель:
-
Артикул:00000024096
- 99999
Аккумуляторная перезаряжаемая батарея (Main replacement rechargeable Battery) Dell Latitude D531, D820, D830, Precision M4300, M65 7200mAh (CF623, CF704, YD623, YD624, 312-0394, 312-0401, 312-0402, DF192, DF130, DF249, FF232, M4300, D531, D830, 310-9122, CF711, YD626) non-original
Аналоги
Модели подходящих товаров
NEW
Распиновка = pinout
RF-20-9 (RFNT3) = CON2 (HWG-BTS-10A = HWG FBS-1000) (схема - разрезами контактов вверх и к себе - слева направо)
1 = GND ("-", Ground, VSS) black
2 = GND ("-", Ground, VSS) black
3 =
4 =
5 =
6 = SMBD, SDA (DATA pin) orange
7 = SMBC, SLC (CLOCK pin) coffee/broun
8 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red
9 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red
