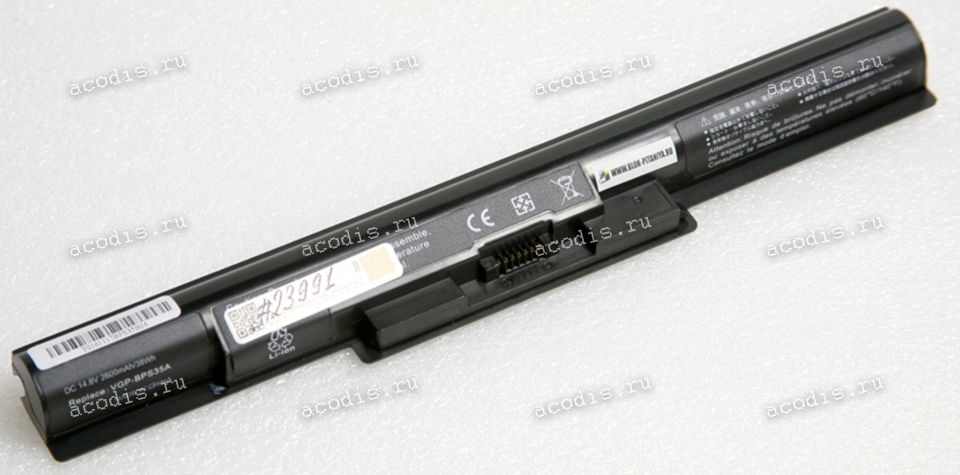

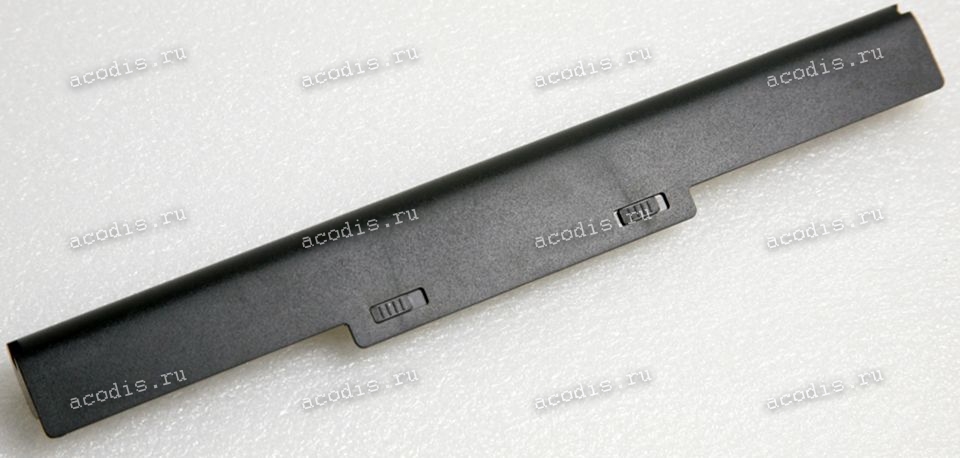

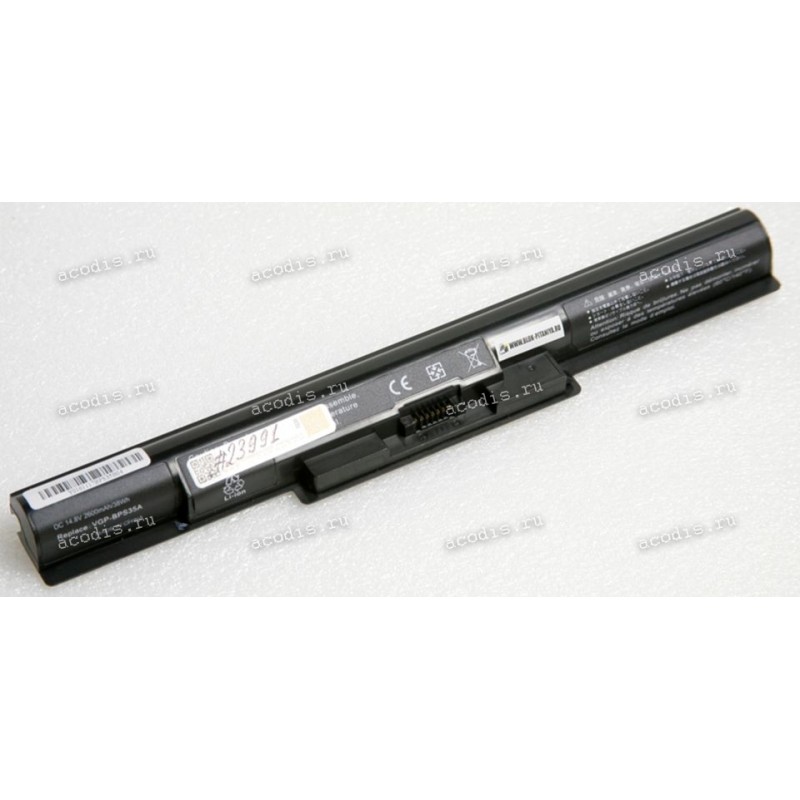

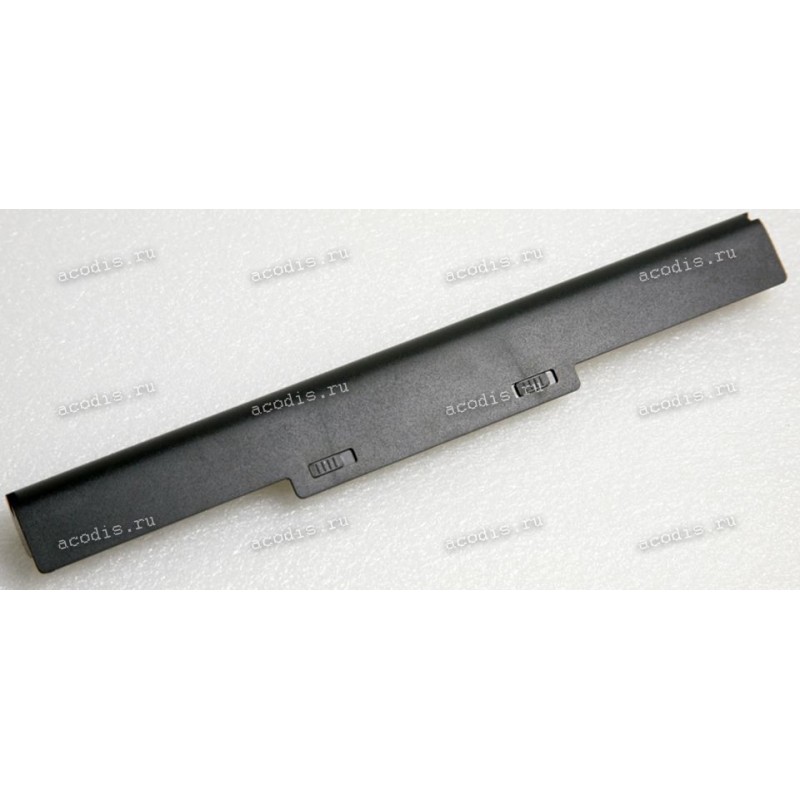

АКБ Sony Fit 14E, 15E 2600mAh/38Wh (VGP-BPS35, VGP-BPS35A) replace

Аналоги

Модели подходящих товаров

NEW

Распиновка = pinout

RF-20-7 (RFNT3) (схема - разрезами контактов вверх и к себе - слева направо)

1 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red

2 =

3 = SMBD, SDA (DATA pin) orange

4 = SMBC, SLC (CLOCK pin) coffee/broun

5 =

6 = SP, SYS PRES, SysPres, BI, EN (Enable, System present pin, low active)

7 = GND ("-", Ground, VSS) black
