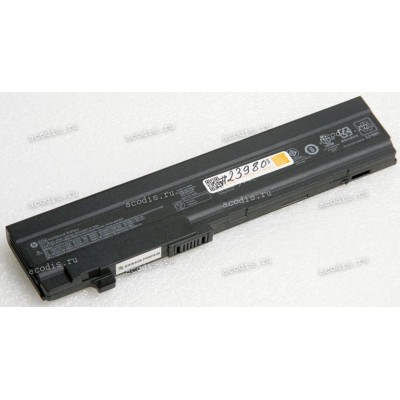

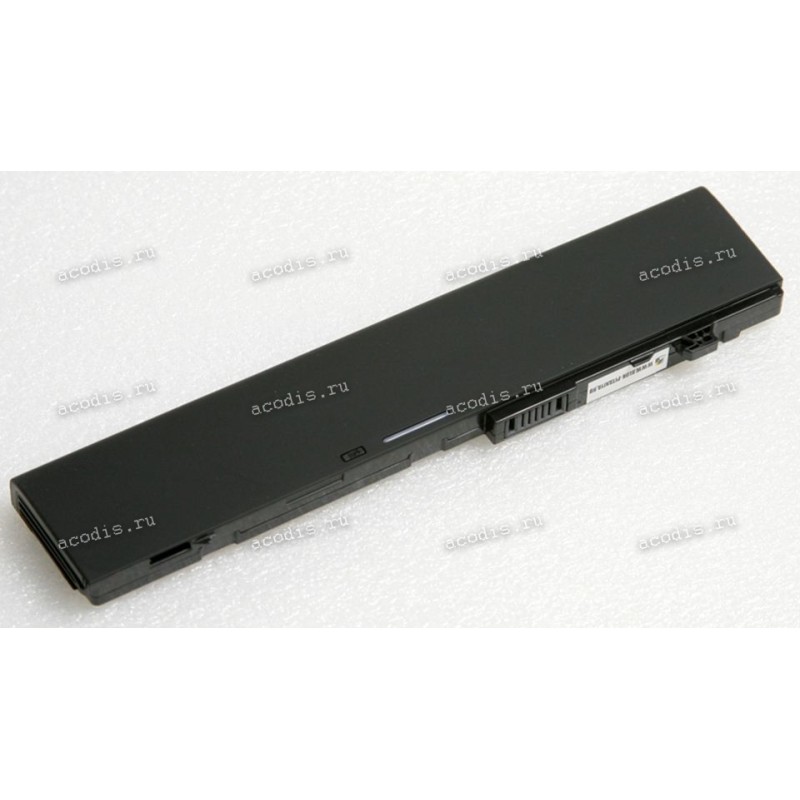

АКБ HP Mini 5101, 5102, 5103 29Wh (HSTNN-IB0F, HSTNN-UB1R, 532492-351, 532496-541, 579027-001, AT901AA, HSTNN-DB0G)

Аналоги

HSTNN-I71C 532492-151 HSTNN-IB0F HSTNN-UB1R 532492-351 532496-541 579027-001 AT901AA HSTNN-DB0G

Модели подходящих товаров

NEW

Распиновка = pinout

RF-20-6 (RFNT3) = CON13 (HWG-BTS-10A = HWG FBS-1000) (схема - разрезами контактов вверх и к себе - слева направо)

1 = GND ("-", Ground, VSS) black

2 = BATT_TEMP, NTC, Termistor

3 = SMBC, SLC (CLOCK pin) coffee/broun

4 = SMBD, SDA (DATA pin) orange

5 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red
