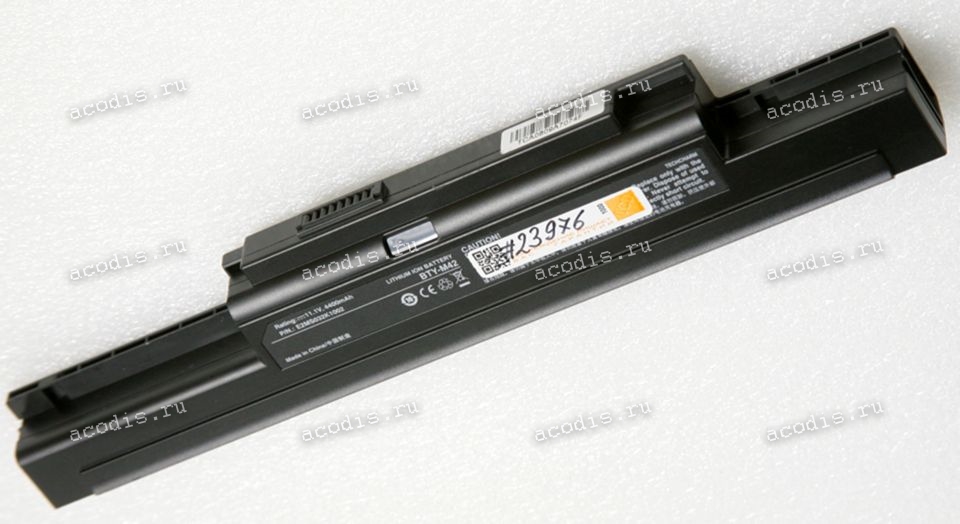

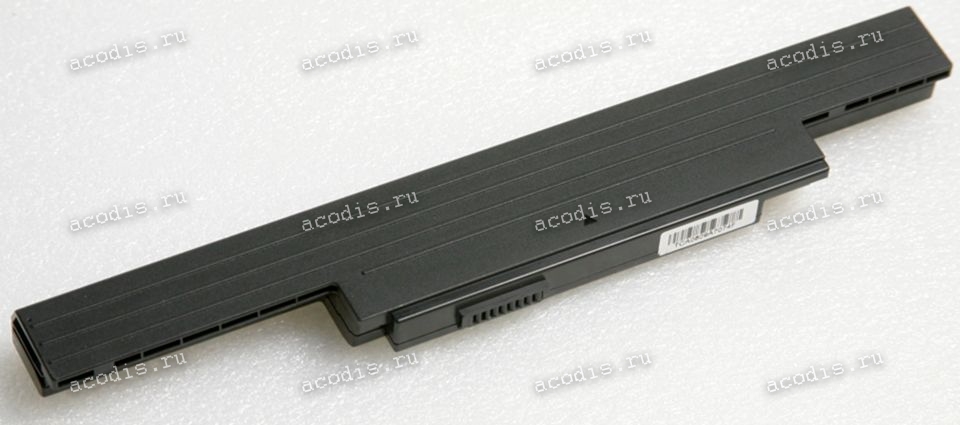

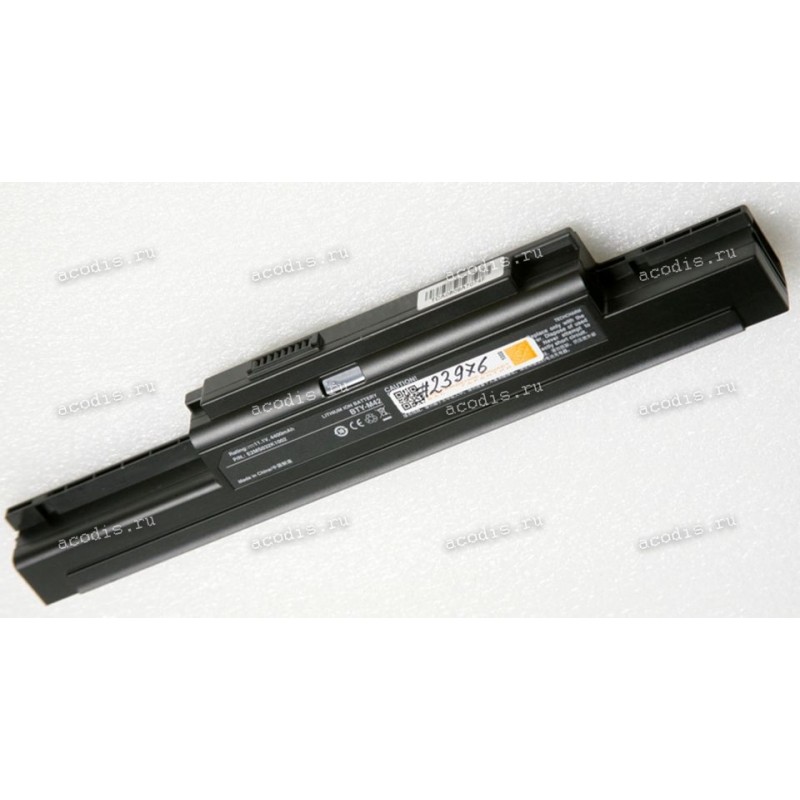

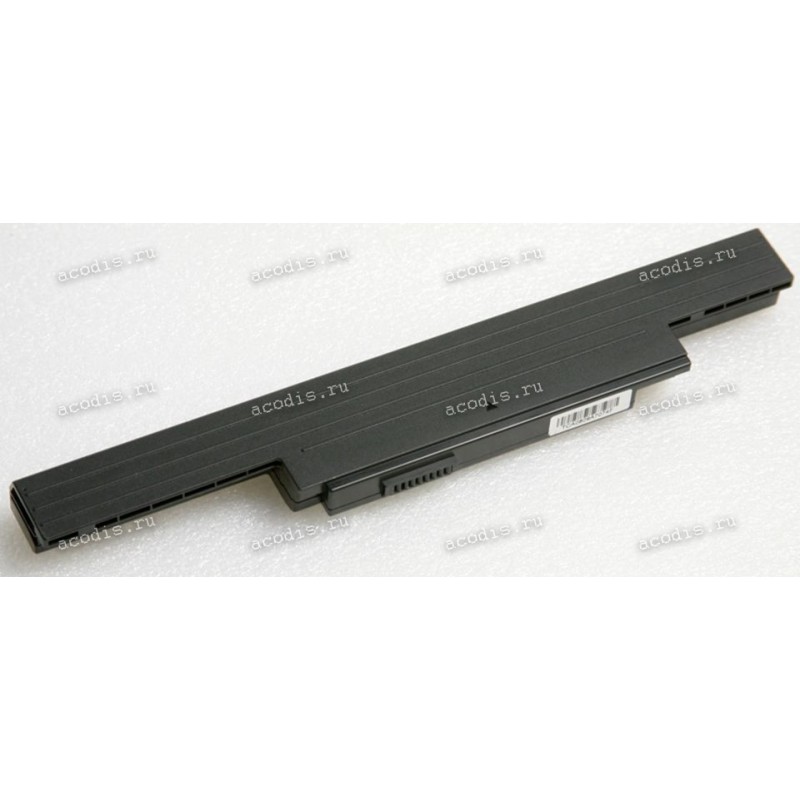

АКБ MSI MegaBook S420, S425, S430, VR320, VR330 4400mAh (BTY-M42, BMS06, BMS14, GMS-BMS060ABA10-G, GMS-BMS0602ABA00, S91-0300161-W38) non-original

Аналоги

Модели подходящих товаров

NEW

Распиновка = pinout

RF-25-8 (RFNT3) (схема - разрезами контактов вверх и к себе - слева направо)

1 (1) = GND ("-", Ground, VSS) black

!!! (2) = ключ, пластиковый пин, перегородка

2 (3) = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red

3 (4) = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red

4 (5) = SMBC, SLC (CLOCK pin) coffee/broun

5 (6) = SMBD, SDA (DATA pin) orange

6 (7) =

7 (8) =
