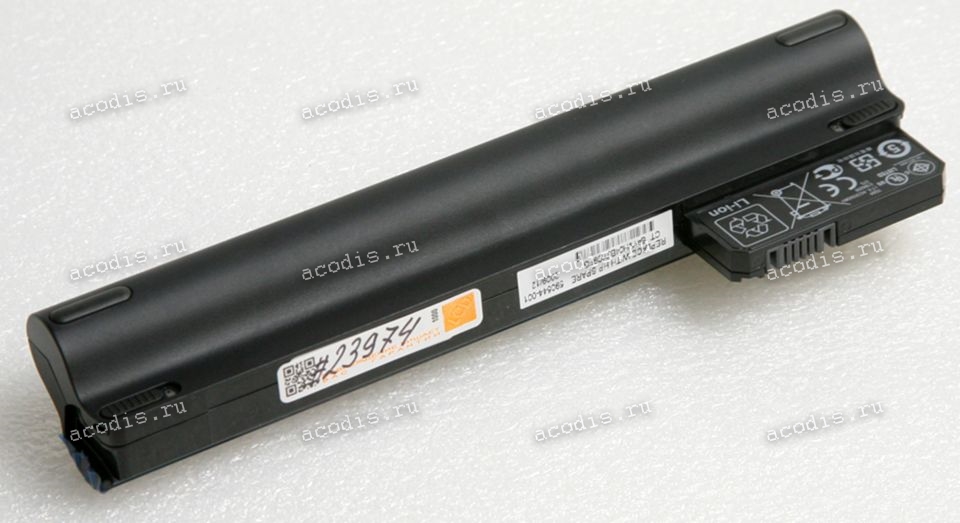

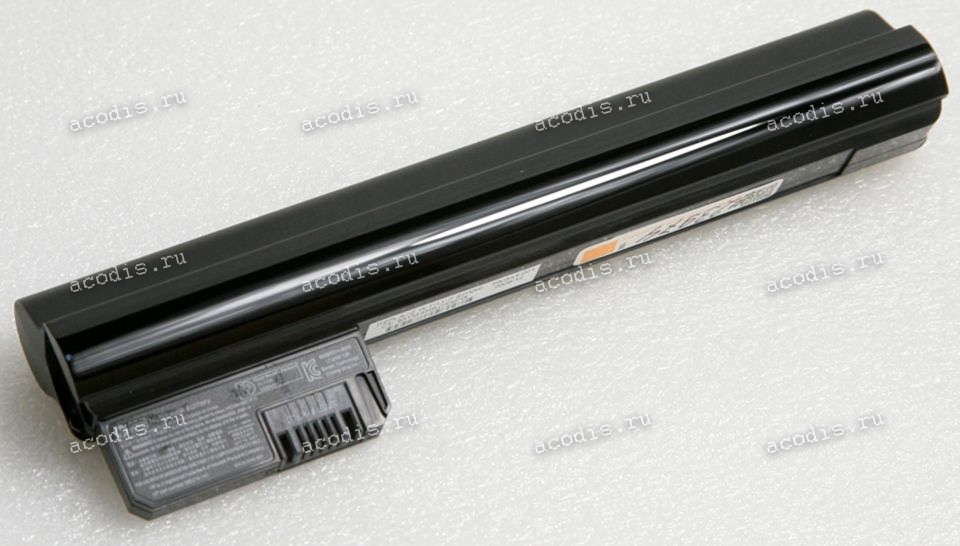

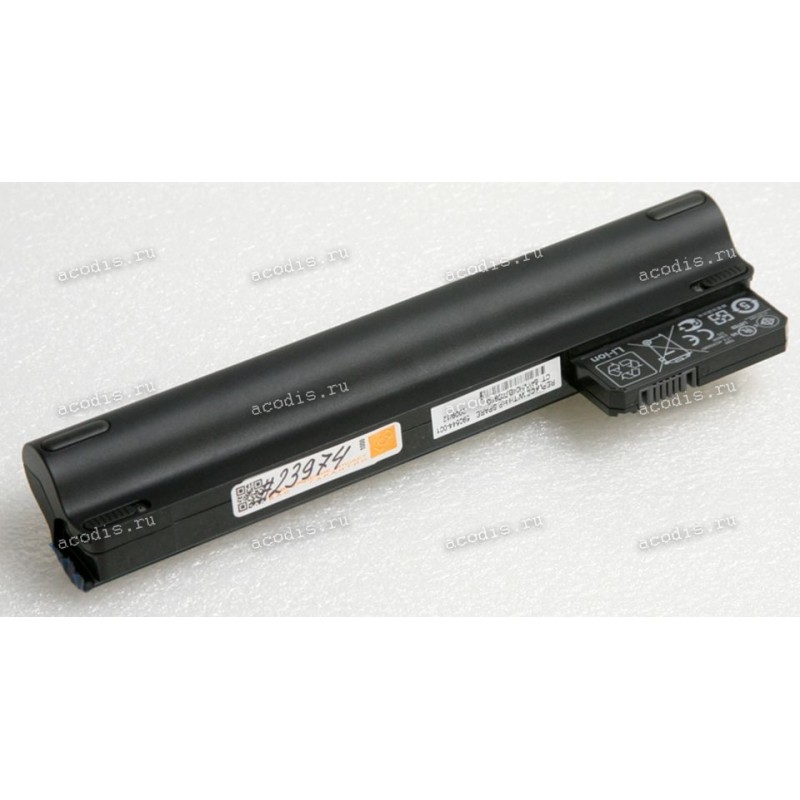

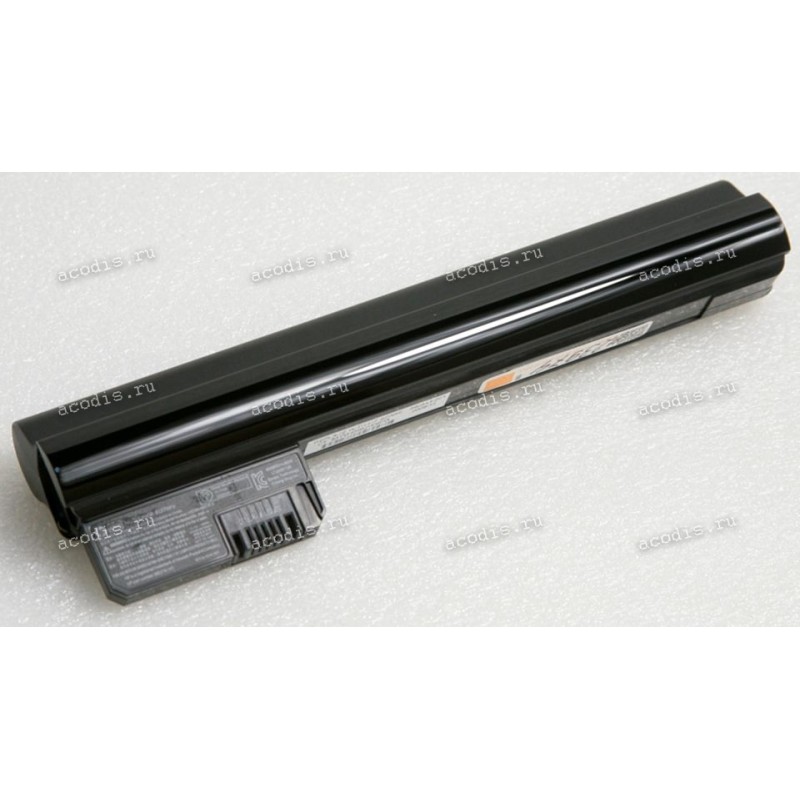

АКБ HP Mini 210 5225mAh (590544-001, HSTNN-UB0O, 582214-141, 590543-001, 582214-141)

Аналоги

Модели подходящих товаров

NEW

Распиновка = pinout

RF-20-5 (RFNT3) = CON13 (HWG-BTS-10A = HWG FBS-1000) (схема - разрезами контактов вверх и к себе - слева направо)

1 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red

2 = SMBD, SDA (DATA pin) orange

3 = SMBC, SLC (CLOCK pin) coffee/broun

4 = BATT_TEMP, NTC, Termistor

5 = GND ("-", Ground, VSS) black
