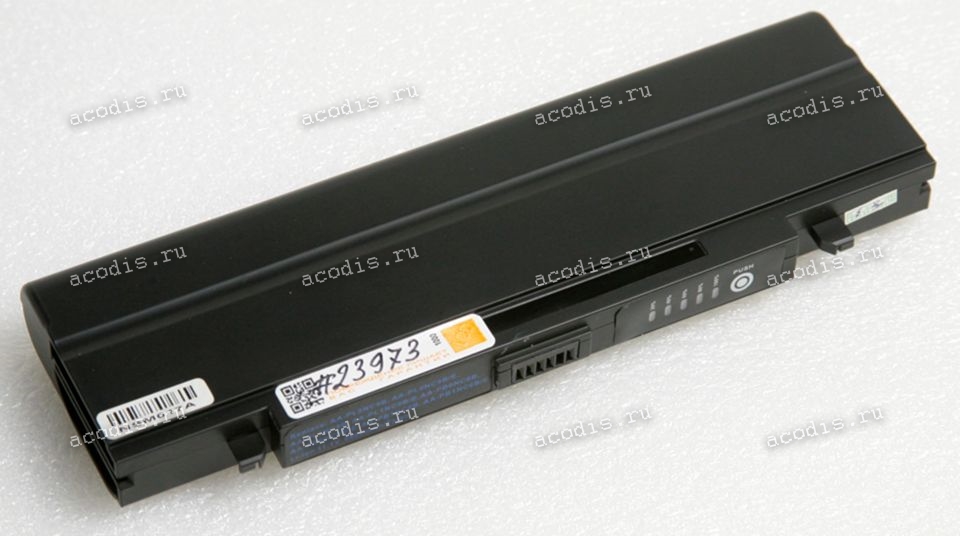

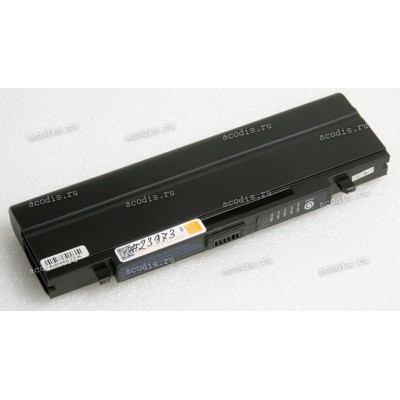

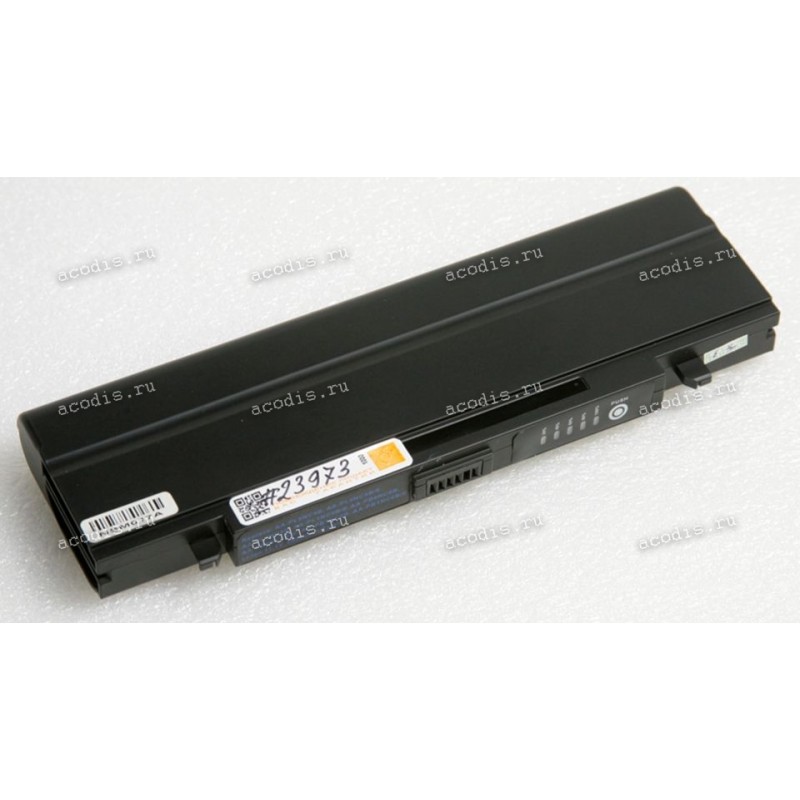

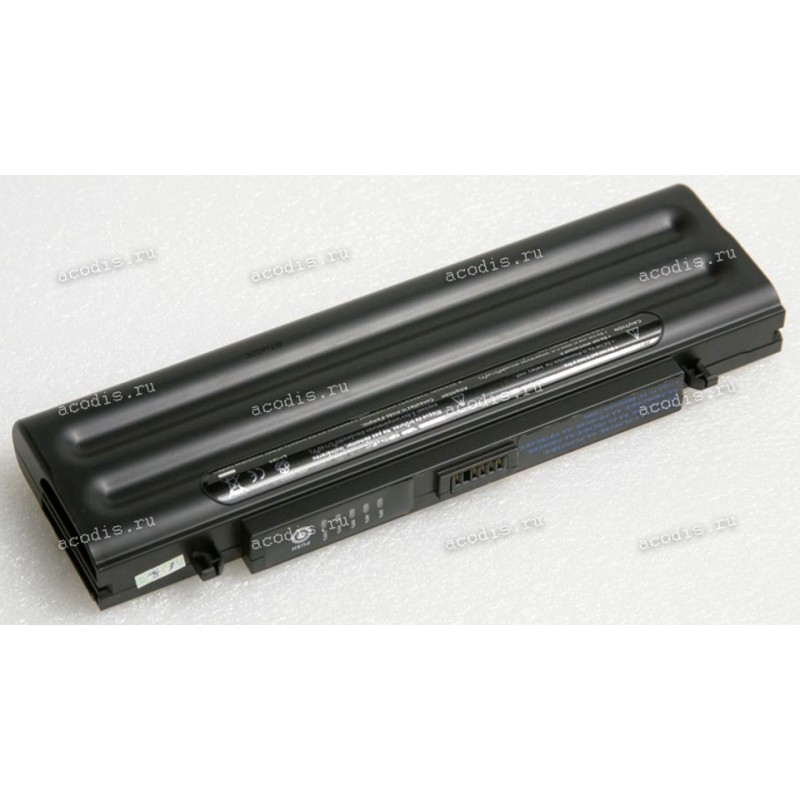

АКБ Samsung NP-M50, M55, M70, M70 Pro, R50, R55, R60 6600mAh (AA-PB0NC6B, AA-PB0NC9B, AA-PB1NC6B) replace

Аналоги

Модели подходящих товаров

NEW

Распиновка = pinout

RF-25-6 (RFNT3) = CON06 (HWG-BTS-10A = HWG FBS-1000) (схема - разрезами контактов вверх и к себе - слева направо)

1 (1) = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red

2 (2) = SMBC, SLC (CLOCK pin) coffee/broun

3 (3) = SMBD, SDA (DATA pin) orange

4 (4) = BATT_TEMP, NTC, Termistor

!!! (5) = ключ, пластиковый пин, перегородка

5 (6) = GND ("-", Ground, VSS) black
