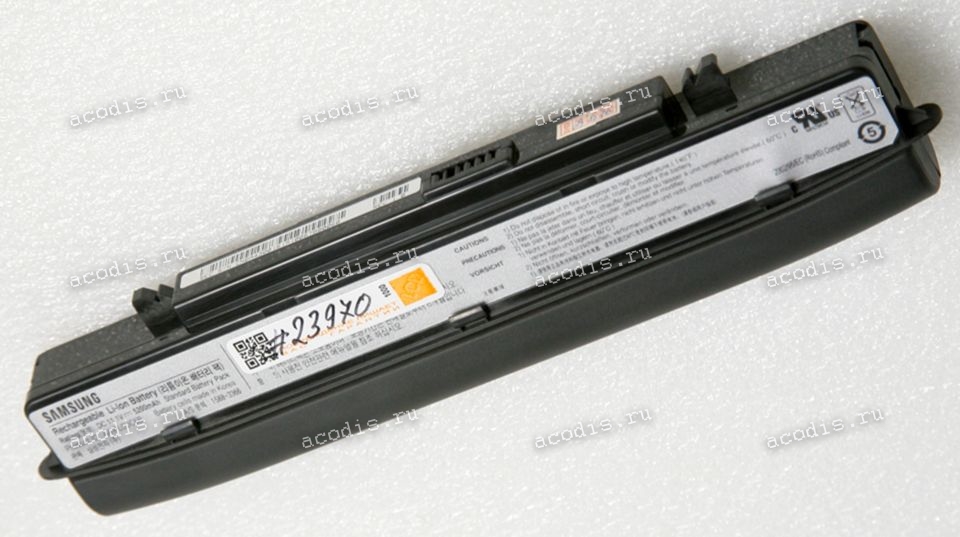

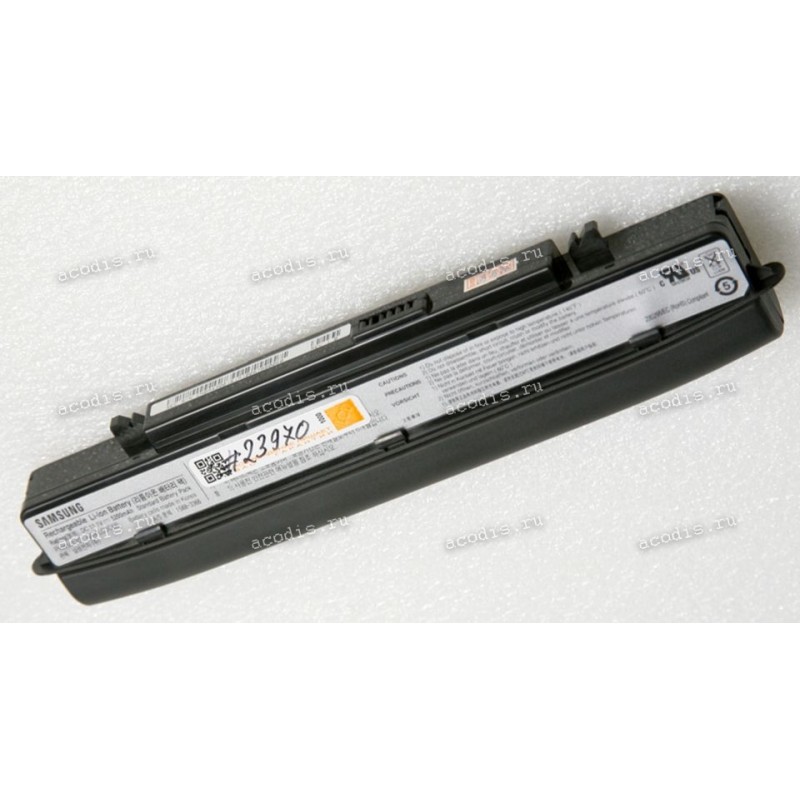

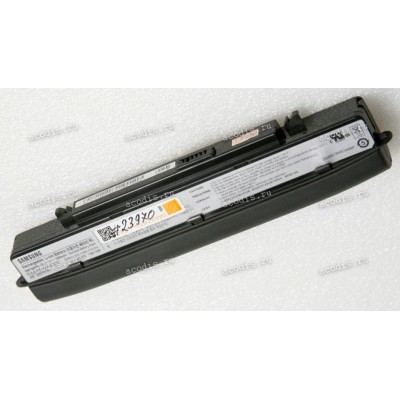

АКБ Samsung NP-Q1, Q1 5200mAh (AA-PB0UC3B, AA-PL0UC6B/E)

Аналоги

Модели подходящих товаров

NEW

Распиновка = pinout

RF-25-6 (RFNT3) = CON06 (HWG-BTS-10A = HWG FBS-1000) (схема - разрезами контактов вверх и к себе - слева направо)

1 (1) = GND ("-", Ground, VSS) black

!!! (2) = ключ, пластиковый пин, перегородка

2 (3) = BATT_TEMP, NTC, Termistor

3 (4) = SMBD, SDA (DATA pin) orange

4 (5) = SMBC, SLC (CLOCK pin) coffee/broun

5 (6) = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red
