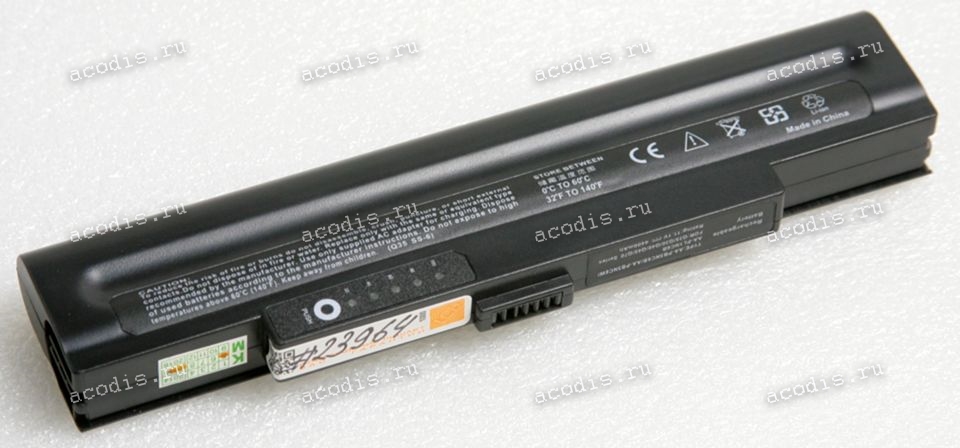

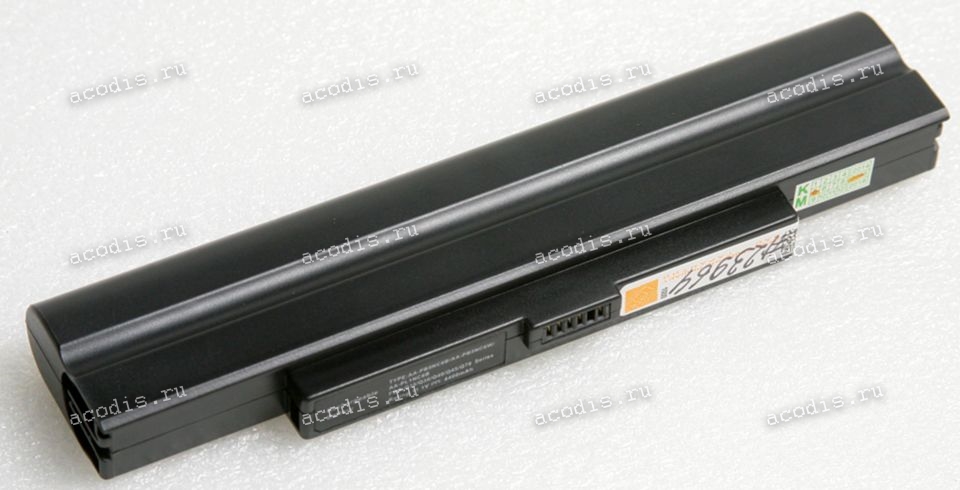

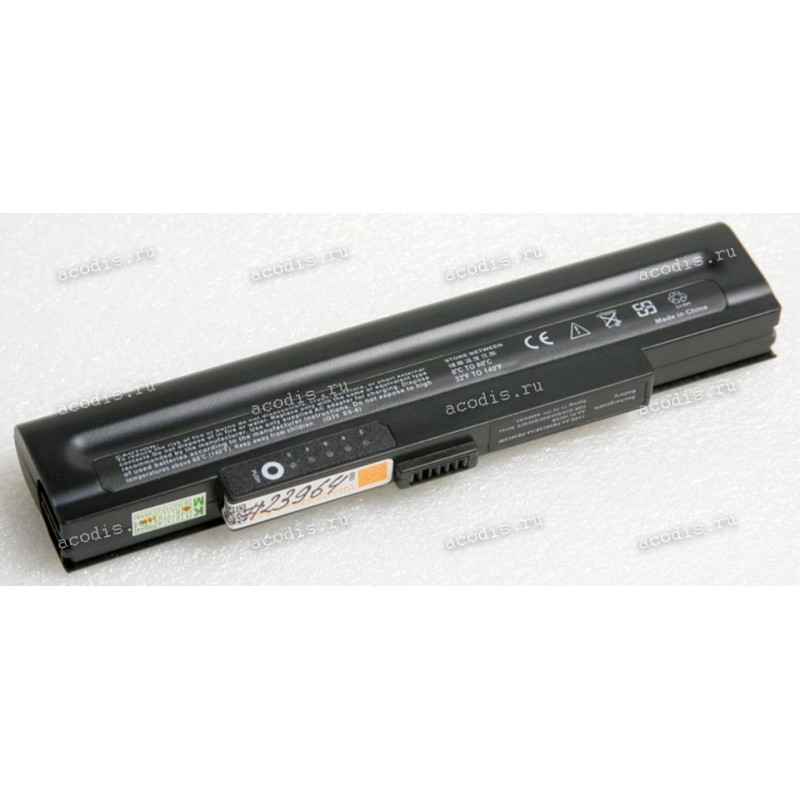

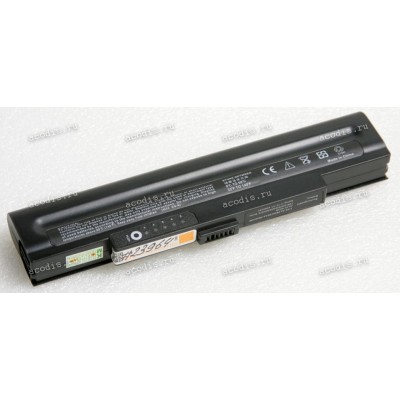

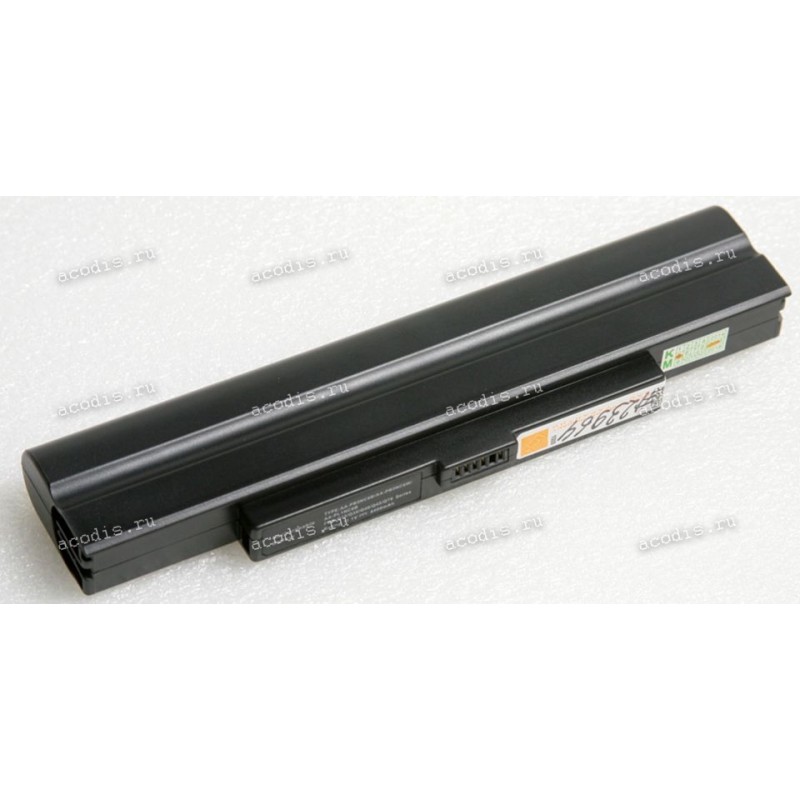

АКБ Samsung NP-Q35, Q40, Q45, Q70 4400mAh (AA-PB5NC6B/E, AA-PB5NC6B, SSB-Q30LS3) non-original

Аналоги

Модели подходящих товаров

NEW

Распиновка = pinout

RF-25-6 (RFNT3) = CON06 (HWG-BTS-10A = HWG FBS-1000) (схема - разрезами контактов вверх и к себе - слева направо)

1 (1) = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red

2 (2) = SMBC, SLC (CLOCK pin) coffee/broun

3 (3) = SMBD, SDA (DATA pin) orange

4 (4) = BATT_TEMP, NTC, Termistor

!!! (5) = ключ, пластиковый пин, перегородка

5 (6) = GND ("-", Ground, VSS) black
