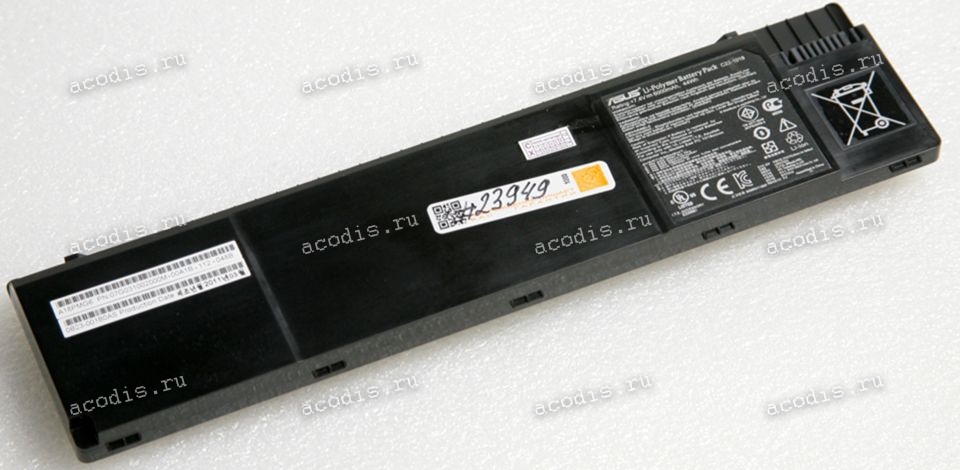

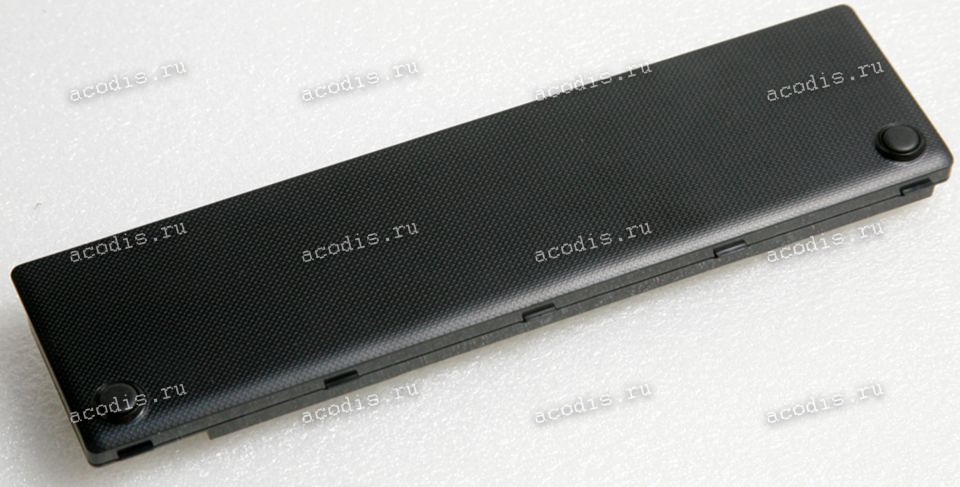

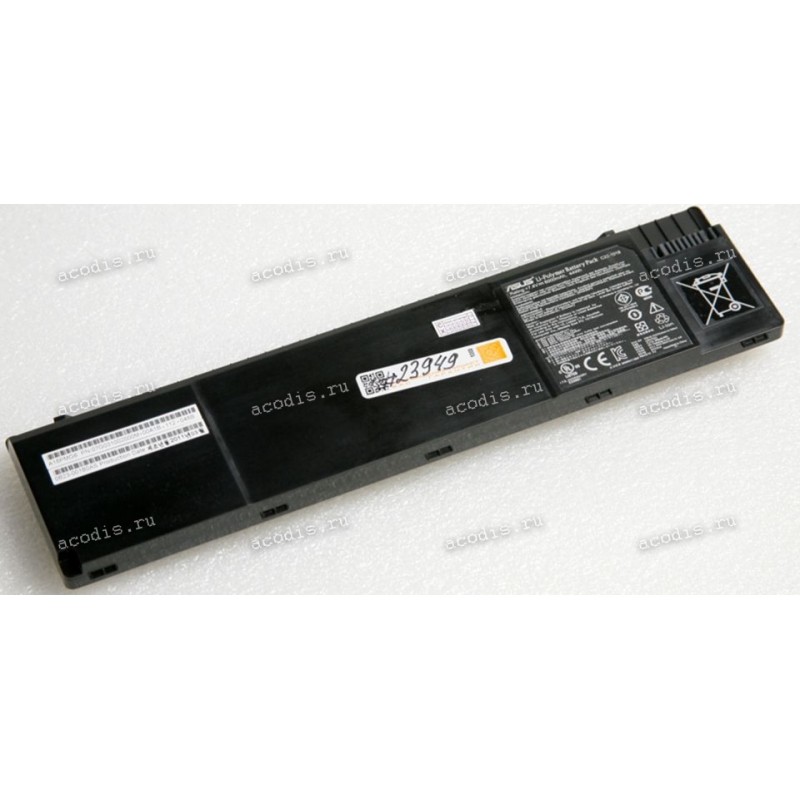

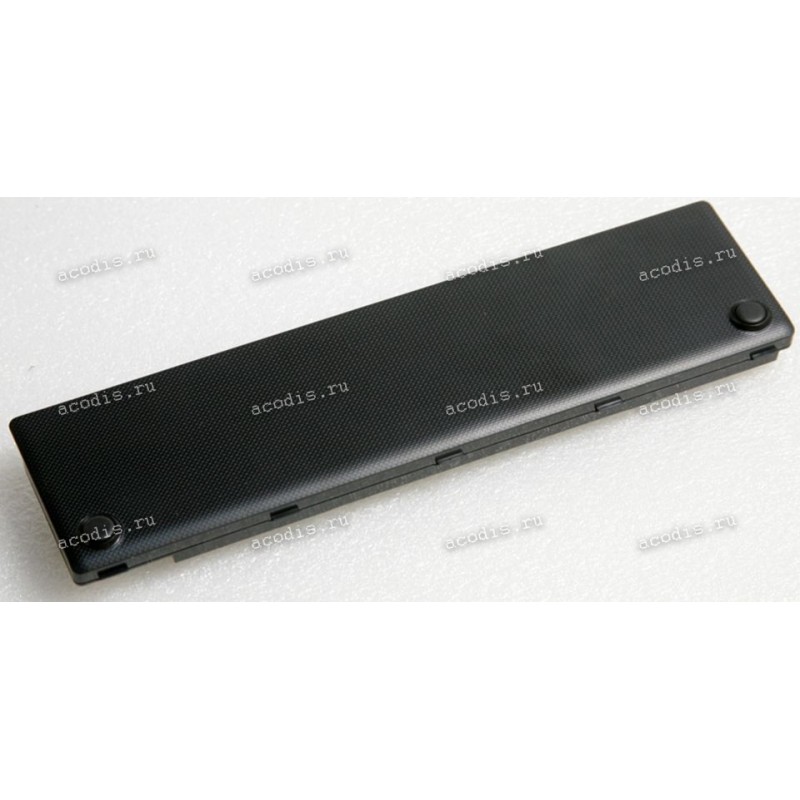

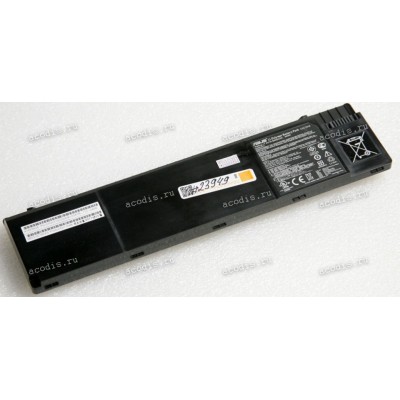

АКБ Asus Eee PC 1018 P 6000mAh/44Wh (C22-1018, 70-OA282B1200, CL1018B.56P) original

Аналоги

Модели подходящих товаров

NEW

Распиновка = pinout

RF-20-7 (RFNT3) = CON09 (HWG-BTS-10A = HWG FBS-1000) (схема - разрезами контактов вверх и к себе - слева направо)

1 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red

2 =

3 = BATT_TEMP, NTC, Termistor

4 = SMBC, SLC (CLOCK pin) coffee/broun

5 = SMBD, SDA (DATA pin) orange

6 = GND ("-", Ground, VSS) black

7 = GND ("-", Ground, VSS) black
