АКБ Dell Inspiron Mini 10, Mini 1010, 1011, 1110, 11z 56 Wh (H766N, H768N, J590M, J658N, M457P, N531P, N532P, 312-0810, 451-10702, D597P, D830M)
- Производитель:
-
Артикул:00000023935
- 99999

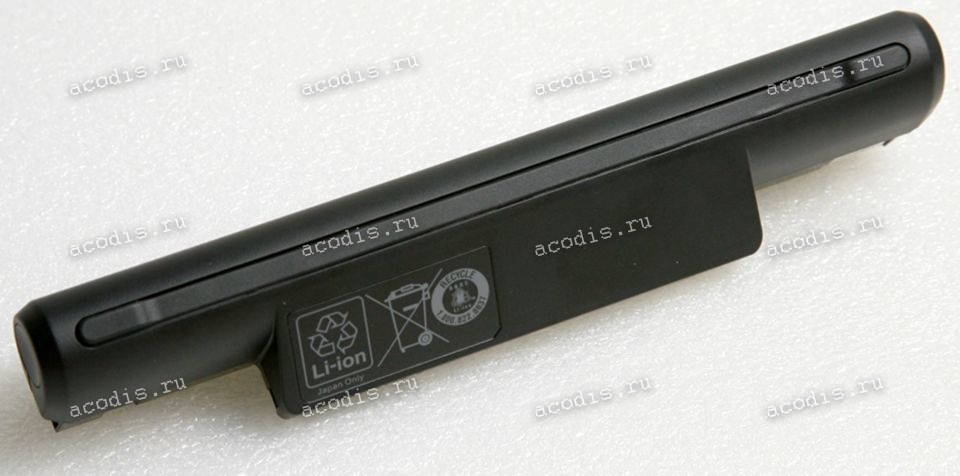

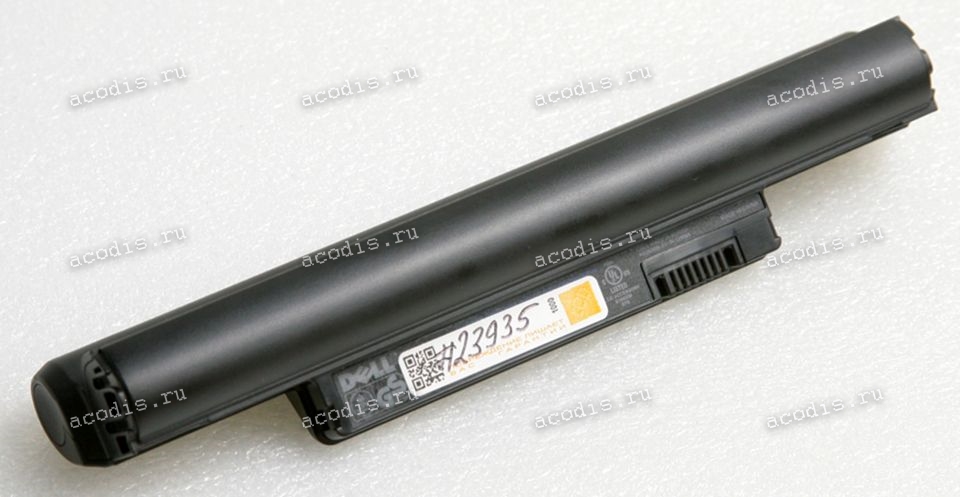

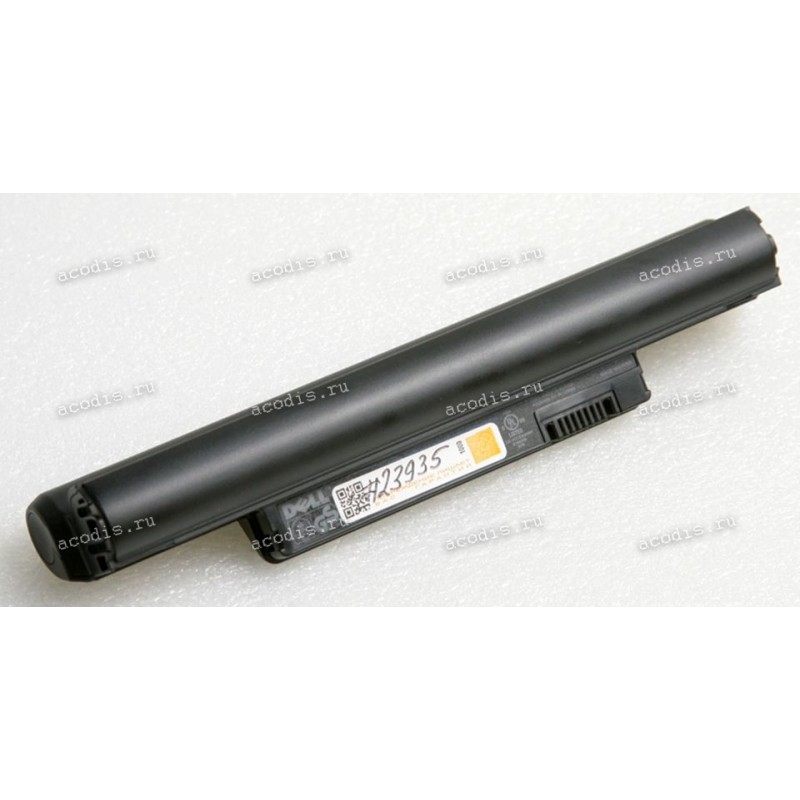

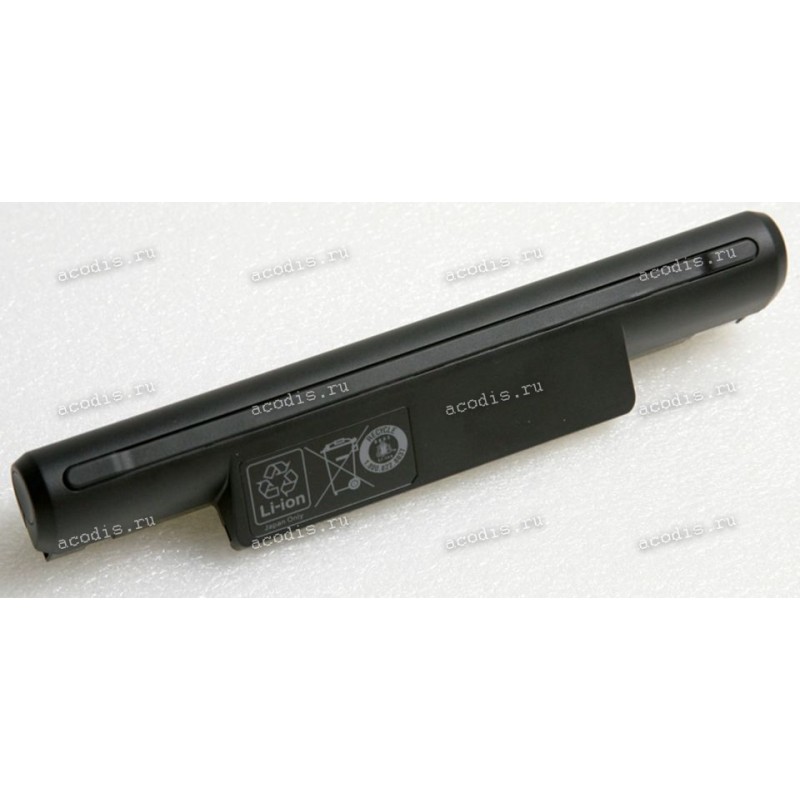

Аккумуляторная перезаряжаемая батарея (Main replacement rechargeable Battery) Dell Inspiron Mini 10, Mini 1010, 1011, 1110, 11z 56 Wh (H766N, H768N, J590M, J658N, M457P, N531P, N532P, 312-0810, 451-10702, D597P, D830M)
Аналоги
Модели подходящих товаров
NEW
Распиновка = pinout
RF-20-7 (RFNT3) = CON23 (HWG-BTS-10A = HWG FBS-1000) (схема - разрезами контактов вверх и к себе - слева направо)
1 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red
2 =
3 =
4 =
5 = SMBD, SDA (DATA pin) orange
6 = SMBC, SLC (CLOCK pin) coffee/broun
7 = GND ("-", Ground, VSS) black
