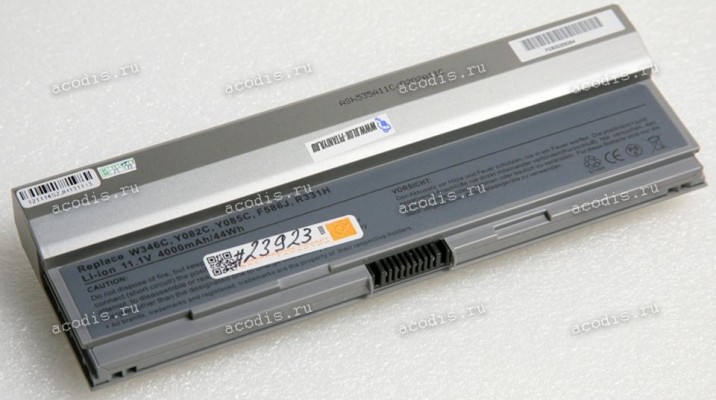

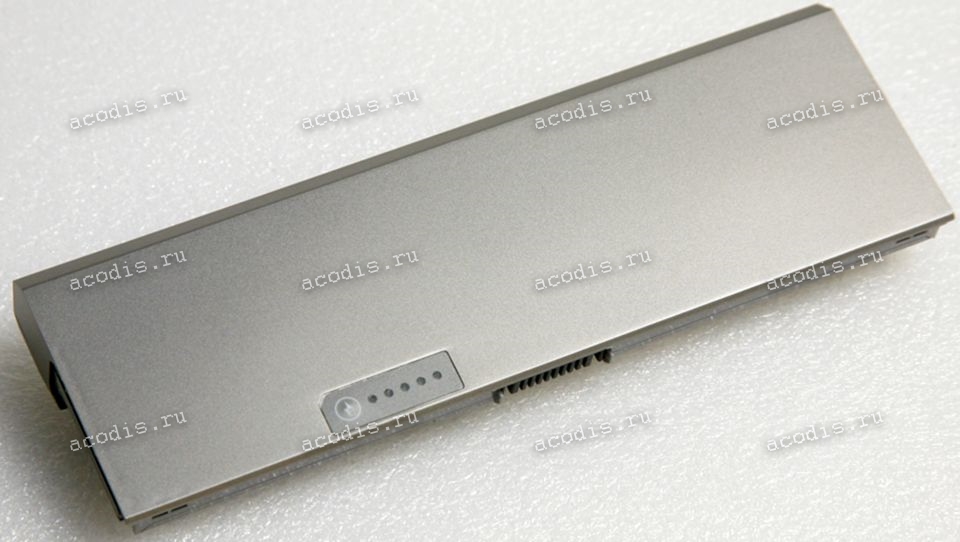

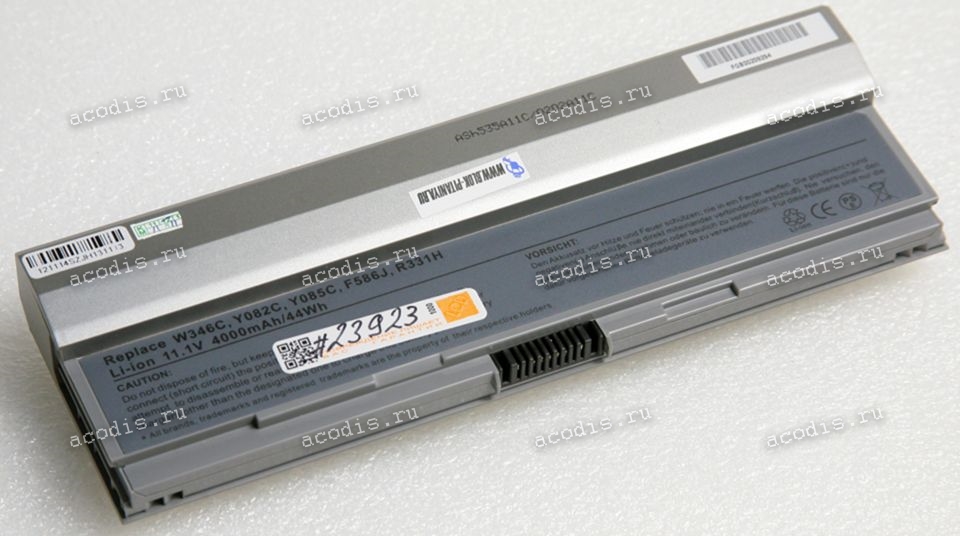

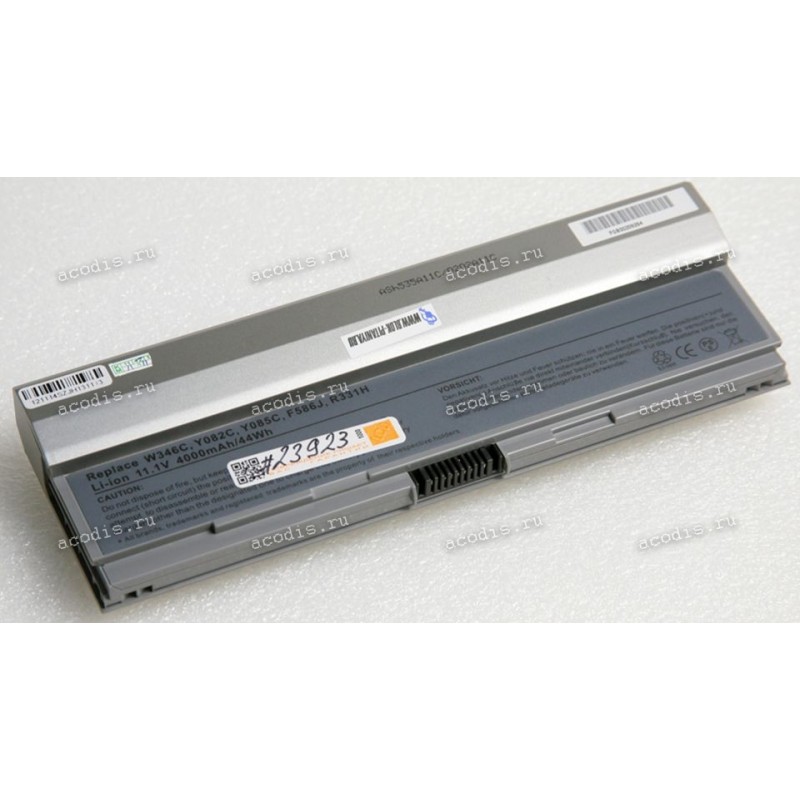

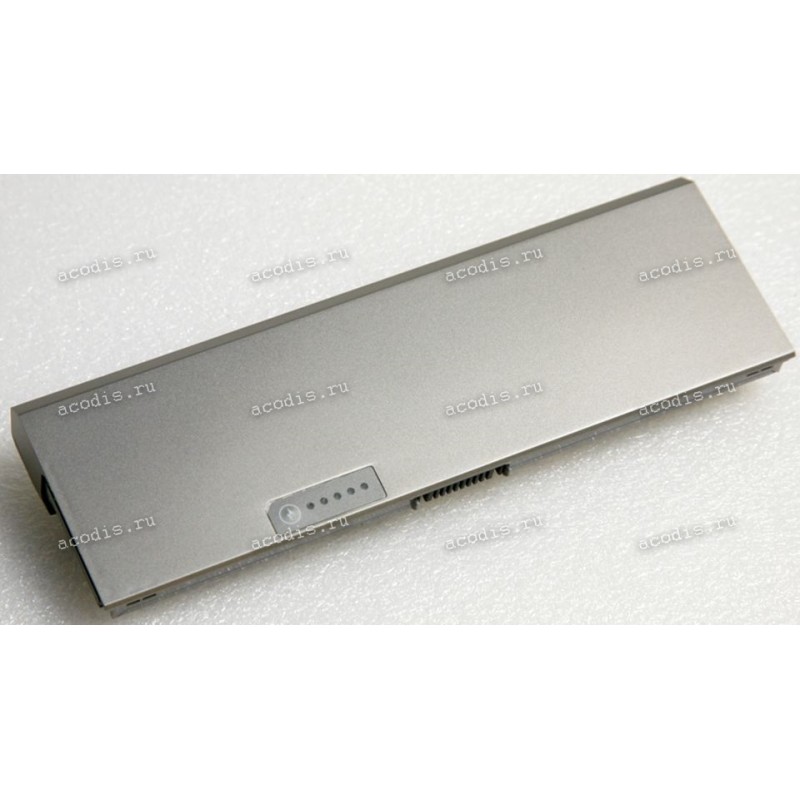

АКБ Dell PP15S, Latitude E4200, E4200N 4000mAh (W343C, W346C, Y082C, Y084C, Y085C, F586J, R331H, 312-0864) replace

Аналоги

Модели подходящих товаров

NEW

Распиновка = pinout

RF-20-9 (RFNT3) (схема - разрезами контактов вверх и к себе - слева направо)

1 = GND ("-", Ground, VSS) black

2 =

3 =

4 = SP, SYS PRES, SysPres, BI, EN (Enable, System present pin, low active)

5 = GND ("-", Ground, VSS) black

6 = SMBD, SDA (DATA pin) orange

7 = SMBC, SLC (CLOCK pin) coffee/broun

8 =

9 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red
