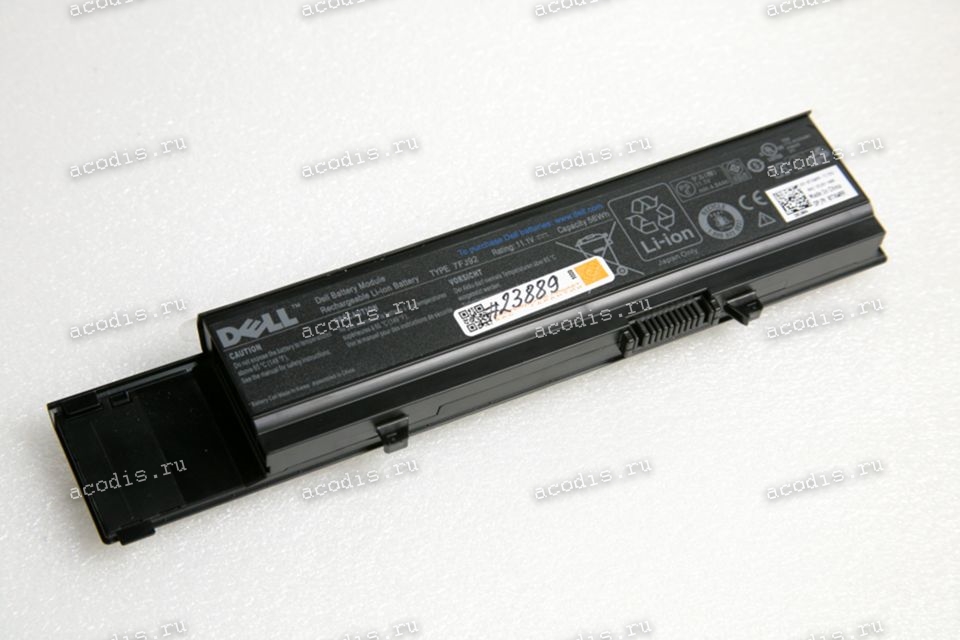

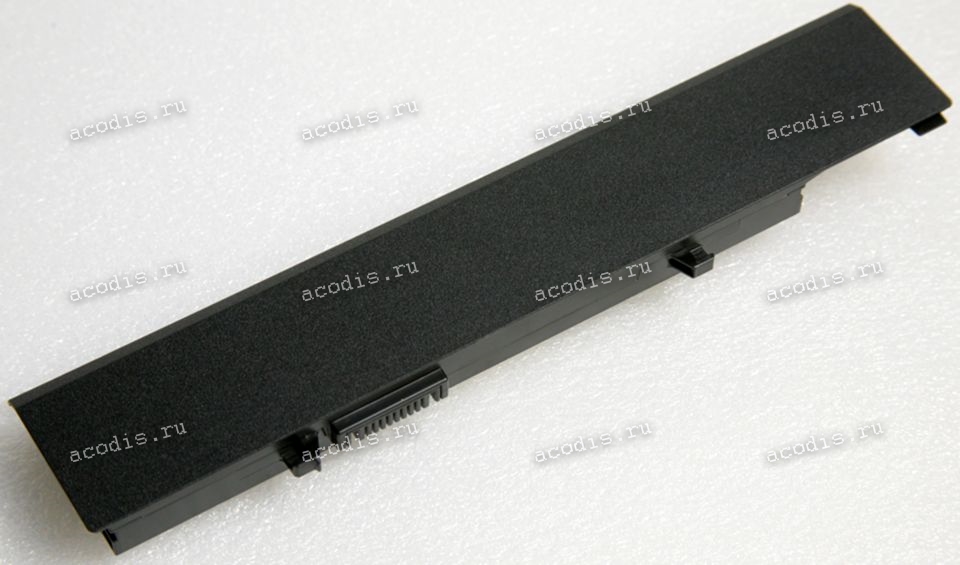

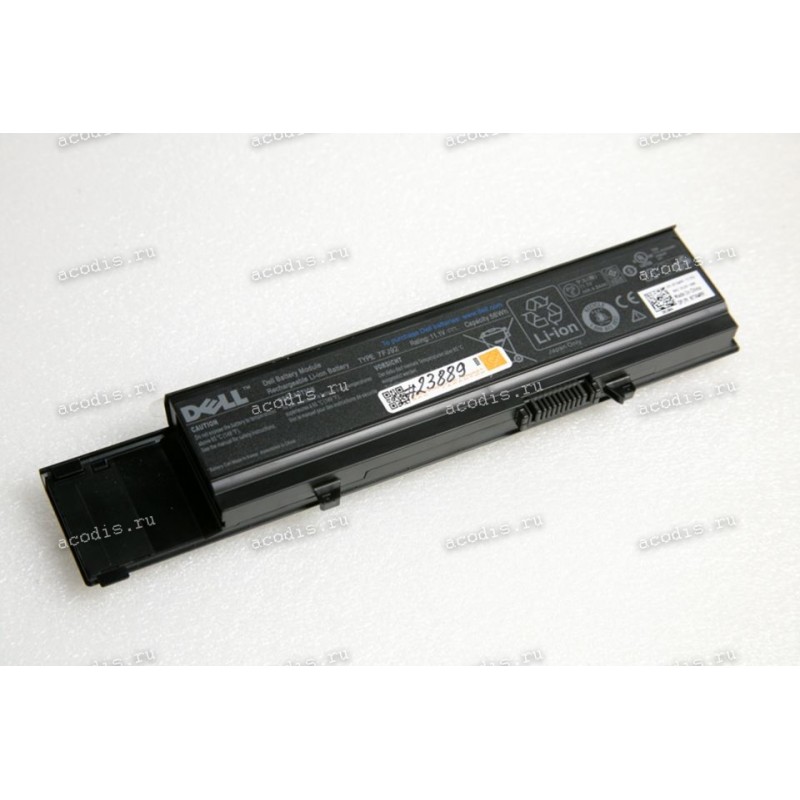

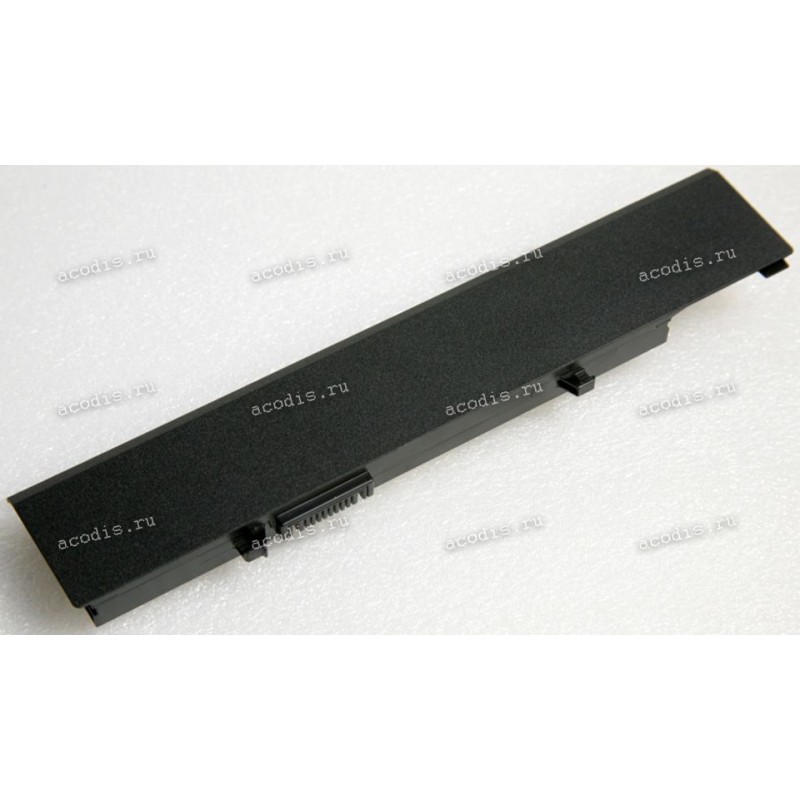

АКБ Dell Vostro 3400, 3500, 3700 56Wh (7FJ92, 4JK6R, 04GN0G, 312-0997)

Аналоги

Модели подходящих товаров

NEW

Распиновка = pinout

RF-20-9 (RFNT3) (схема - разрезами контактов вверх и к себе - слева направо)

1 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red

2 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red

3 = SMBC, SLC (CLOCK pin) coffee/broun

4 = SMBD, SDA (DATA pin) orange

5 = BAT_ID, BIN

6 = GND ("-", Ground, VSS) black

7 = BATT_TEMP, NTC, Termistor

8 = GND ("-", Ground, VSS) black

9 = GND ("-", Ground, VSS) black
