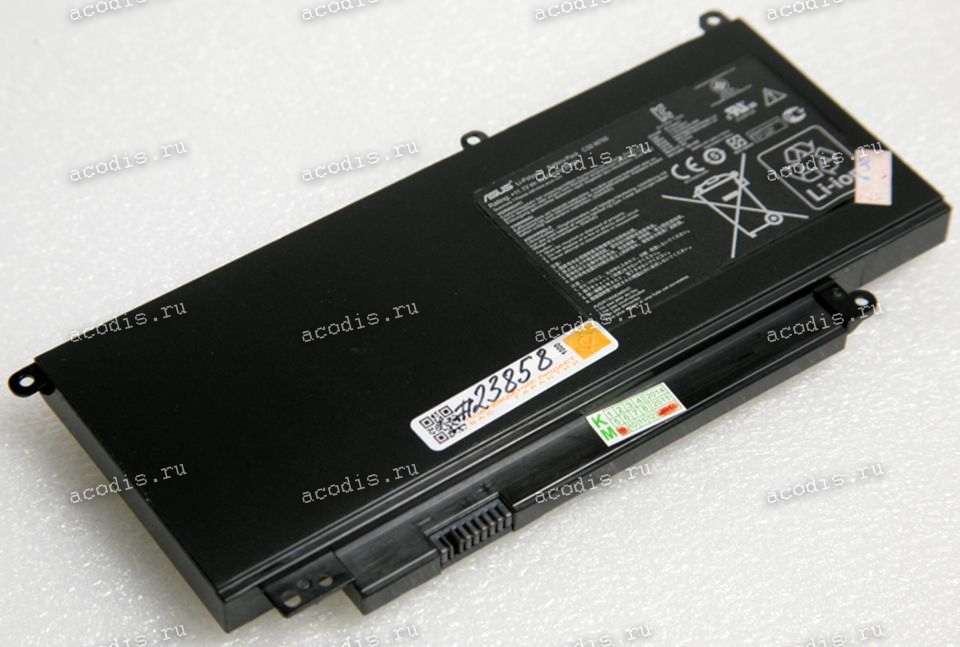

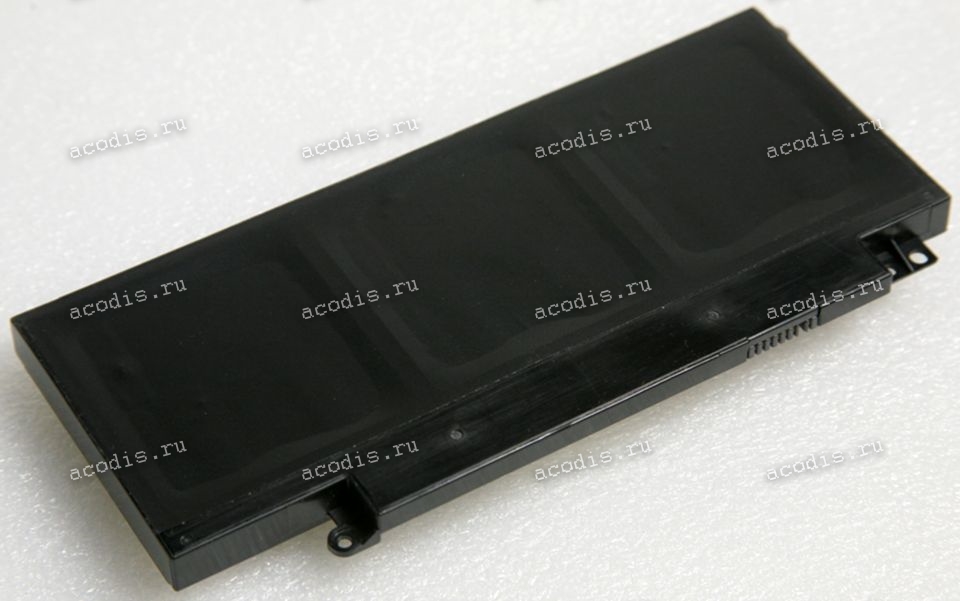

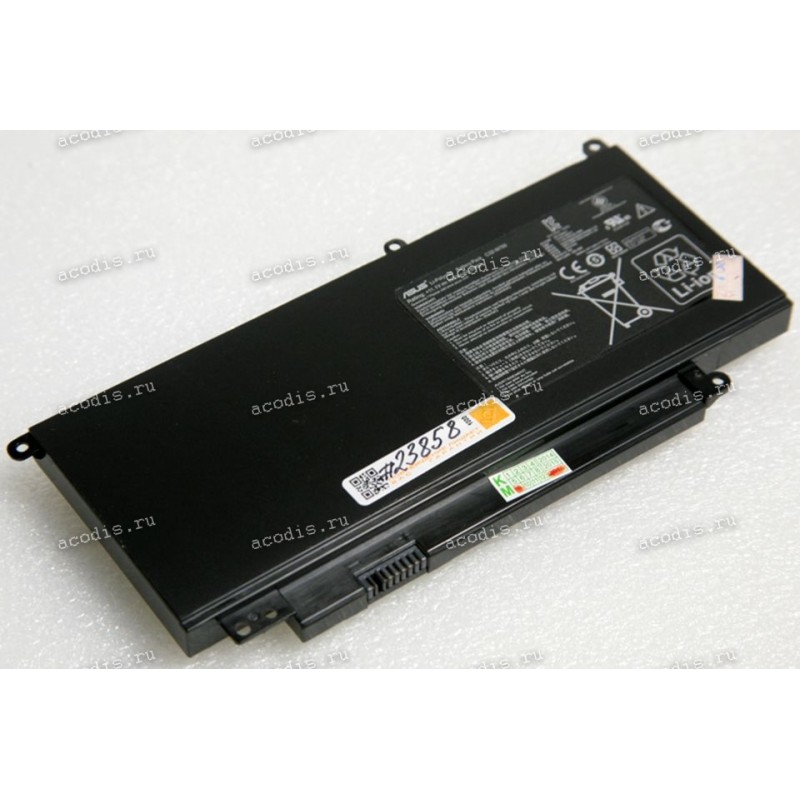

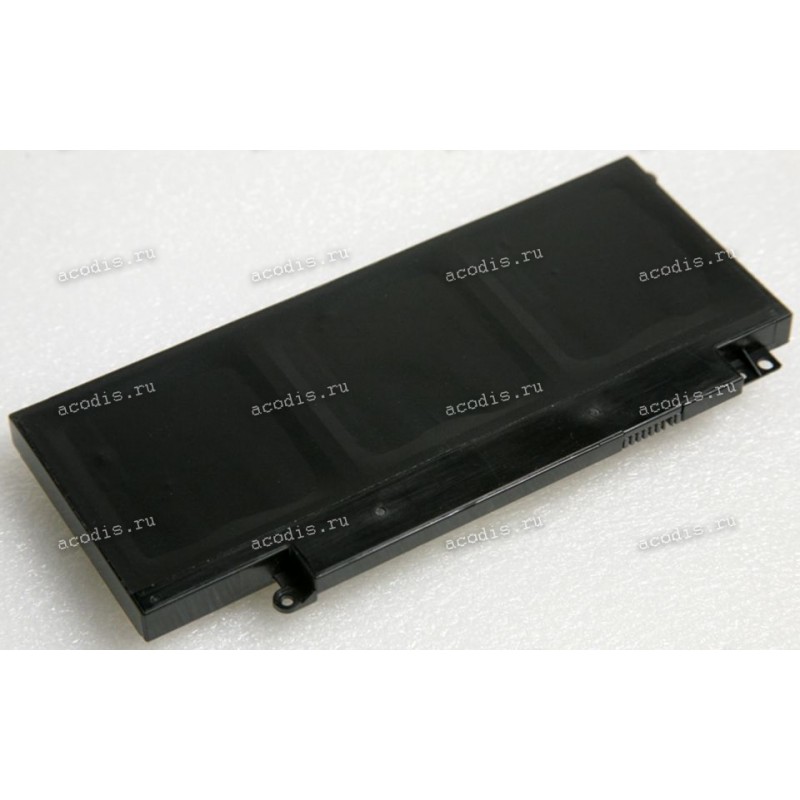

АКБ Asus N750JK, N750JV, 11.1V, 69Wh/6260mAh (C32-N750)

Аналоги

Модели подходящих товаров

NEW

Распиновка = pinout

RF-20-8 (RFNT3) (схема - разрезами контактов вверх и к себе - слева направо)

1 (1) = GND ("-", Ground, VSS) black

!!! (2) = ключ, пластиковый пин, перегородка

2 (3) = GND ("-", Ground, VSS) black

3 (4) = BATT_TEMP, NTC, Termistor

4 (5) = SMBD, SDA (DATA pin) orange

5 (6) = SMBC, SLC (CLOCK pin) coffee/broun

6 (7) = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red

7 (8) = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red
