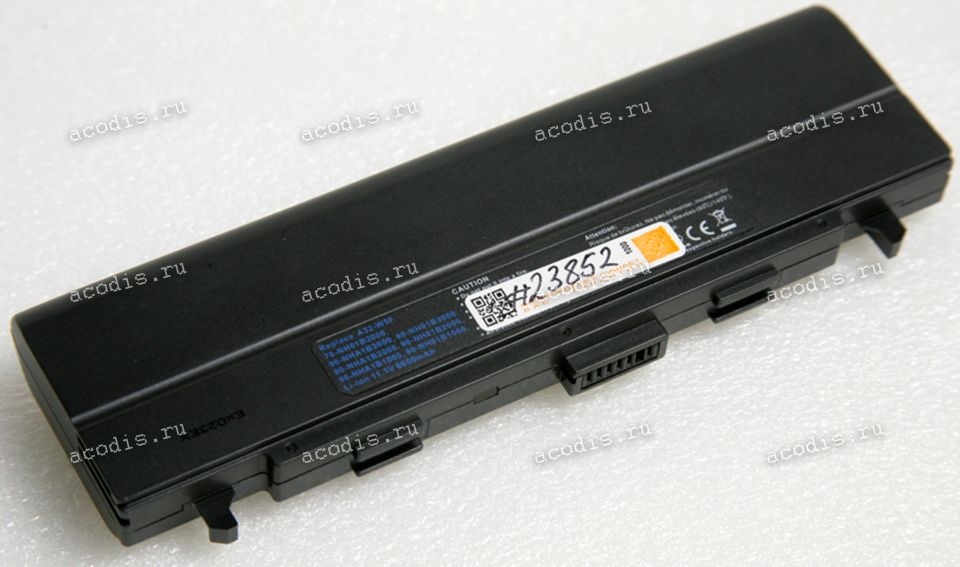

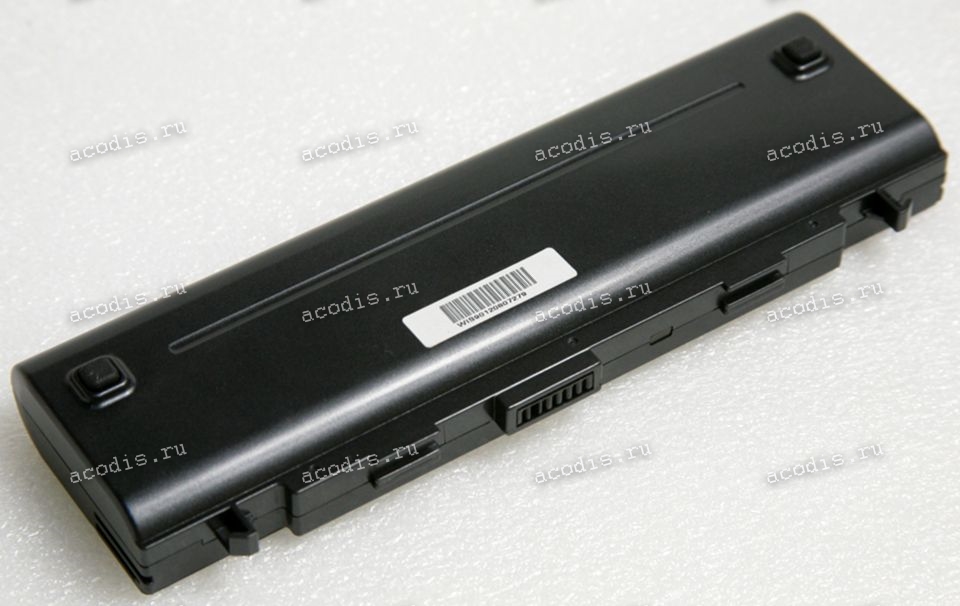

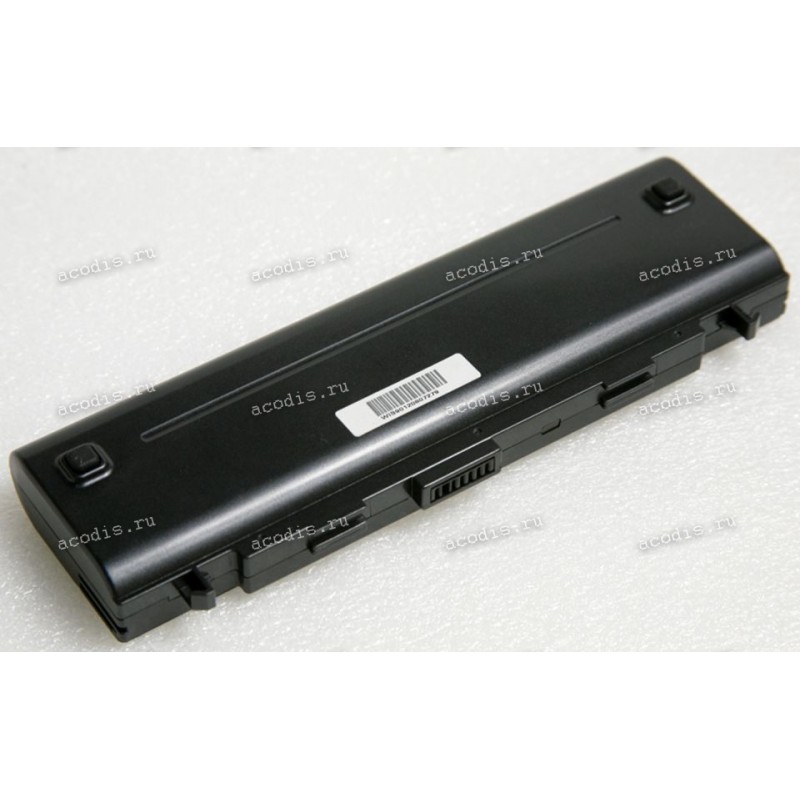

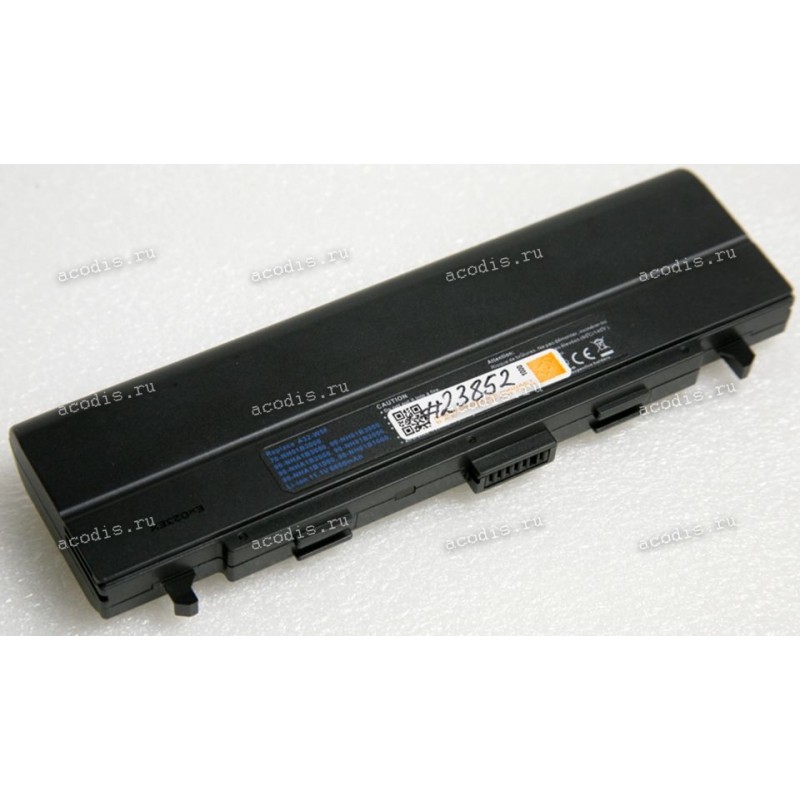

АКБ Asus M5, M5000, M5200, M52, M5600, S5000 Asus S5200, S5200, S52, S5, W5, W5000, W5600, W6 6600mAh (A32-S5, A31-S5, 70-NH01B2000, A32-W5F, 90-N8V1B3000, A33-W5F) replace

NEW

Распиновка = pinout

RF-25-8 (RFNT3) = CON28 (HWG-BTS-10A = HWG FBS-1000) (схема - разрезами контактов вверх и к себе - слева направо)

1 (1) = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red

2 (2) =

3 (3) = SMBC, SLC (CLOCK pin) coffee/broun

4 (4) = SMBD, SDA (DATA pin) orange

5 (5) =

6 (6) =

!!! (7) = ключ, пластиковый пин, перегородка

7 (8) = GND ("-", Ground, VSS) black
