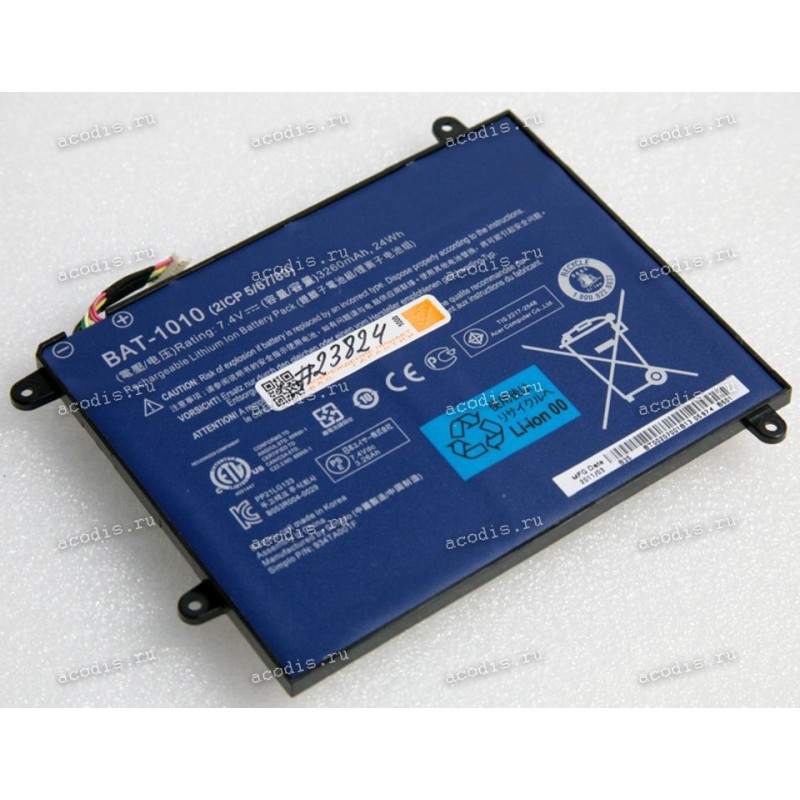

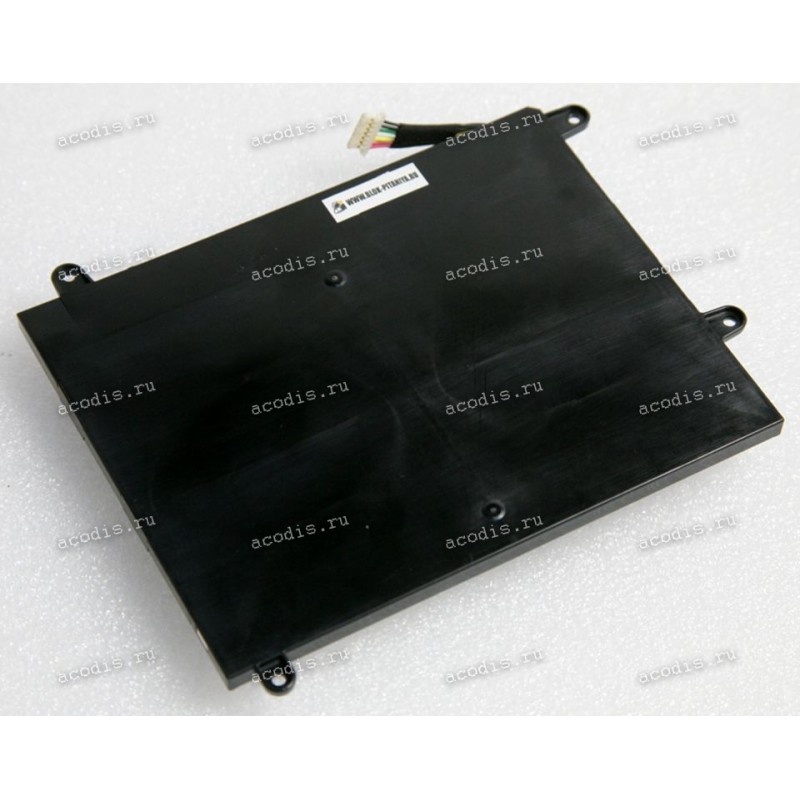

АКБ Acer Iconia Tab A500-10S32 3260mAh (BAT-1010)

Аналоги

BAT-1010 2ICP5/67/89 BAT1010 BT.00203.002 BT.00203.008 BT.00207.001 BT00203002 BT00203008 BT00207001

Модели подходящих товаров

АКБ Acer Iconia Tab A500-10S32

NEW

Распиновка = pinout

1 = красный VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red

2 = красный VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red

3 = жёлтый SMBD, SDA (DATA pin) orange

4 = белый SMBC, SLC (CLOCK pin) coffee/broun

5 = зелёный BATT_TEMP, NTC, Termistor

6 = чёрный GND ("-", Ground, VSS) black

7 = чёрный GND ("-", Ground, VSS) black
