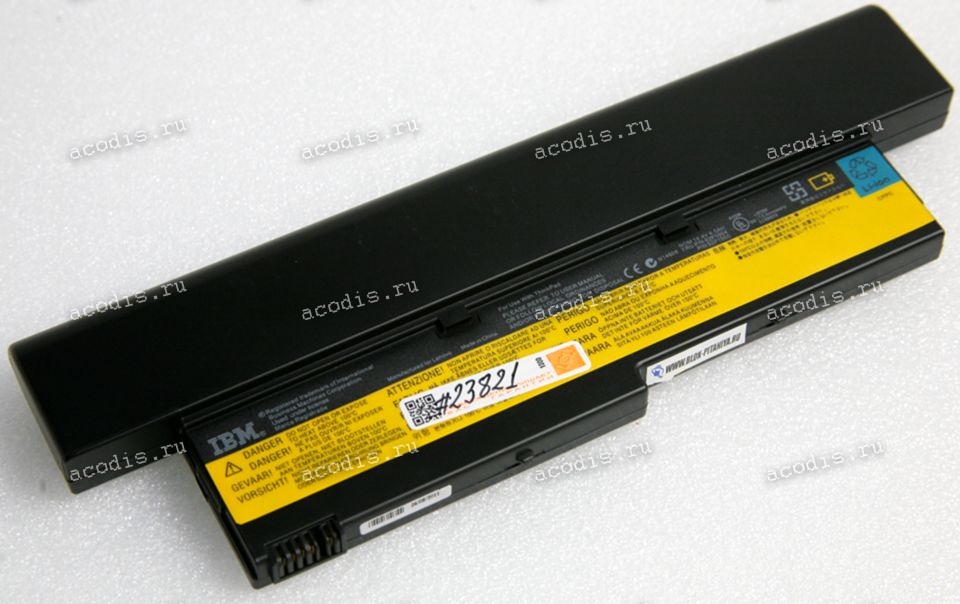

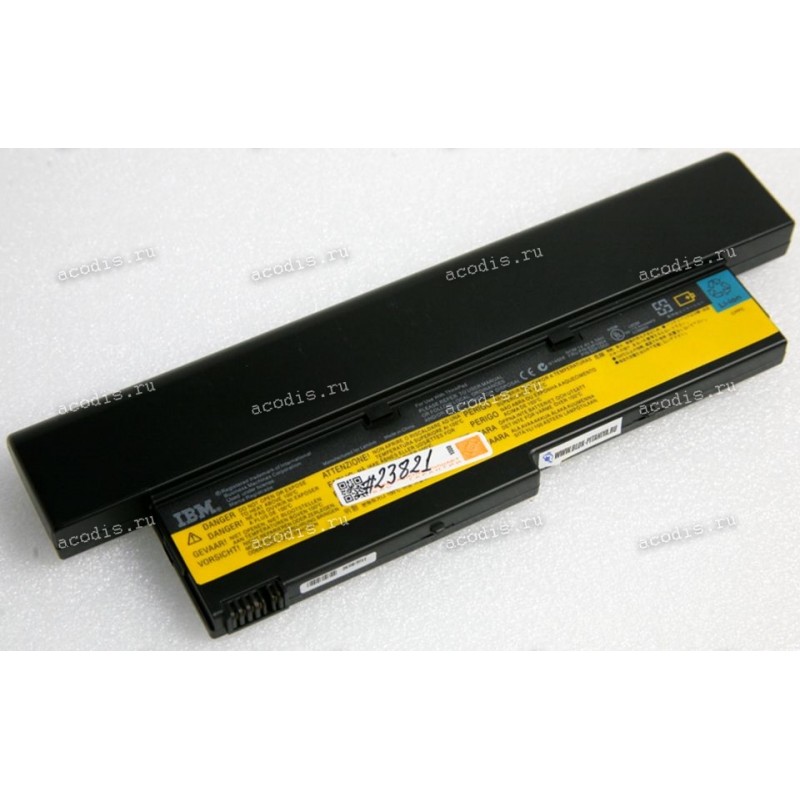

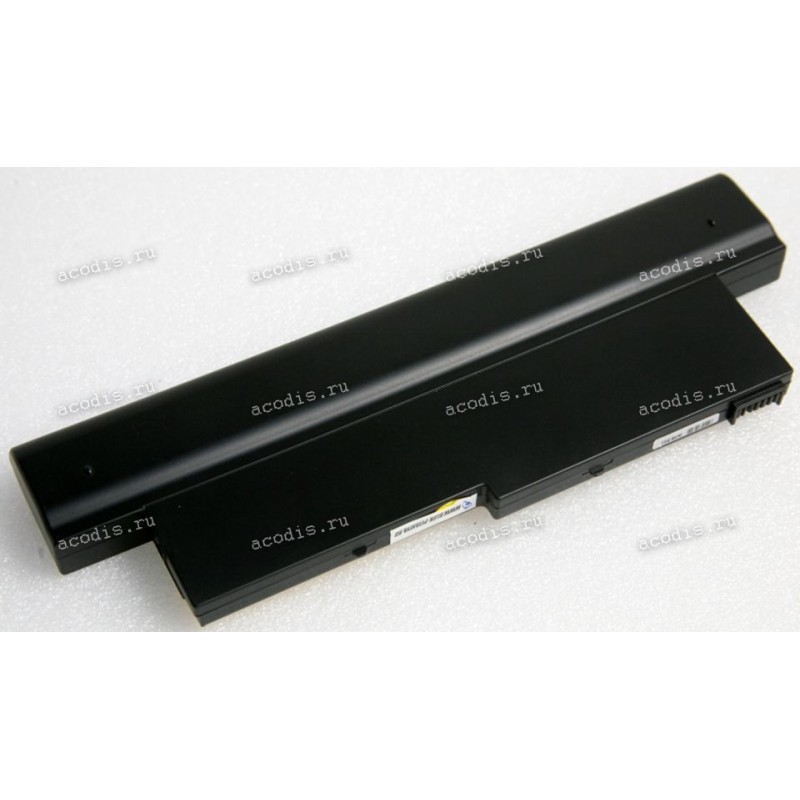

АКБ IBM ThinkPad X40, X41 4500mAh (92P1005, 92P1004)

Аналоги

Модели подходящих товаров

NEW

Распиновка = pinout

RF-25-6 (RFNT3) = CON7 (HWG-BTS-10A = HWG FBS-1000) (схема - разрезами контактов вверх и к себе - слева направо)

1 (1) = GND ("-", Ground, VSS) black

2 (2) = BATT_TEMP, NTC, Termistor

3 (3) = SMBD, SDA (DATA pin) orange

4 (4) = SMBC, SLC (CLOCK pin) coffee/broun

!!! (5) = ключ, пластиковый пин, перегородка

5 (6) = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red
