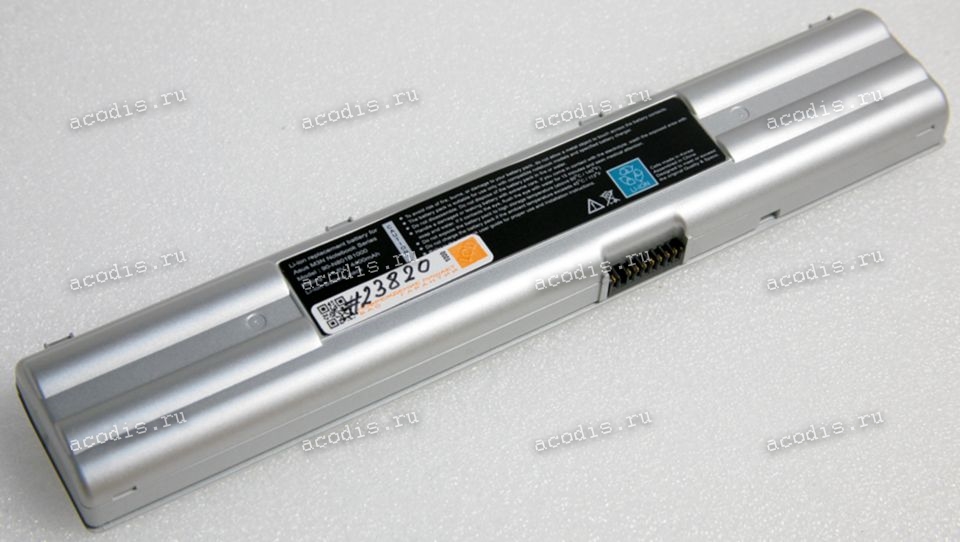

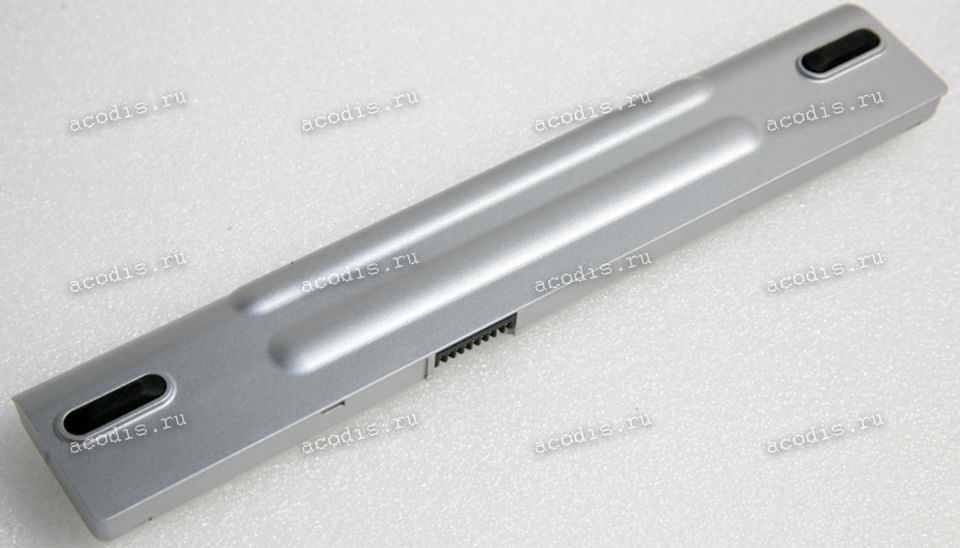

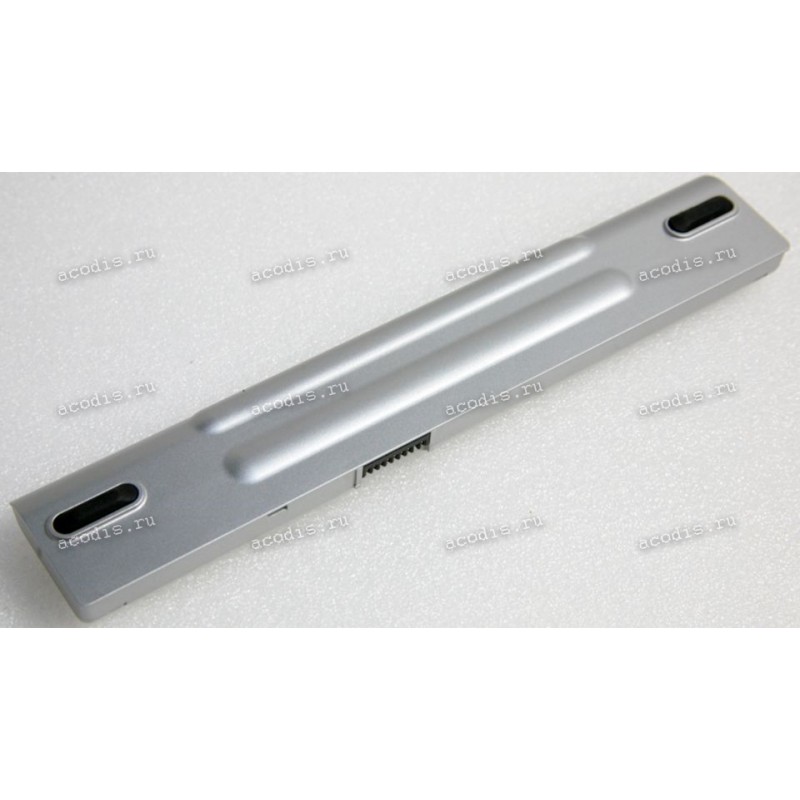

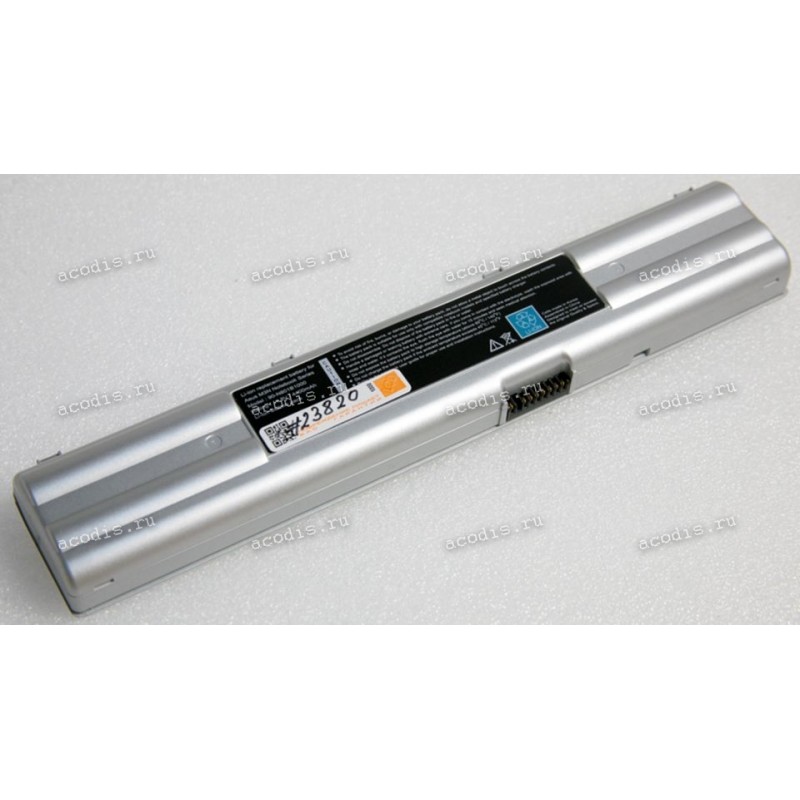

АКБ Asus M3, M3000 4400mAh серебристый (90-N801B1000)

Аналоги

Модели подходящих товаров

NEW

Распиновка = pinout

RF-25-9 (RFNT3) = CON29 (HWG-BTS-10A = HWG FBS-1000) (схема - разрезами контактов вверх и к себе - слева направо)

1 = GND ("-", Ground, VSS) black

X (2) = ключ, пластиковый пин, перегородка

2 (3) = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red

3 (4) = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red

4 (5) =

5 (6) = SMBC, SLC (CLOCK pin) coffee/broun

6 (7) = SMBD, SDA (DATA pin) orange

7 (8) = GND ("-", Ground, VSS) black

8 (9) = GND ("-", Ground, VSS) black
