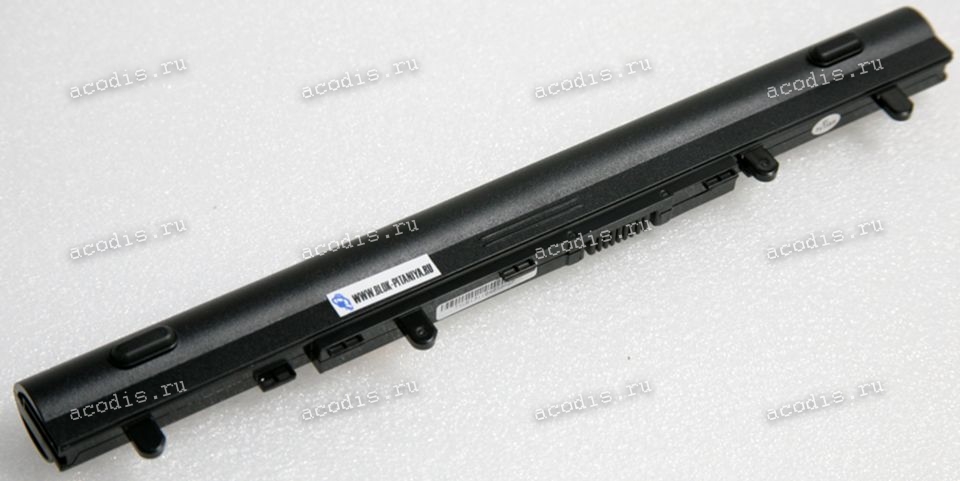

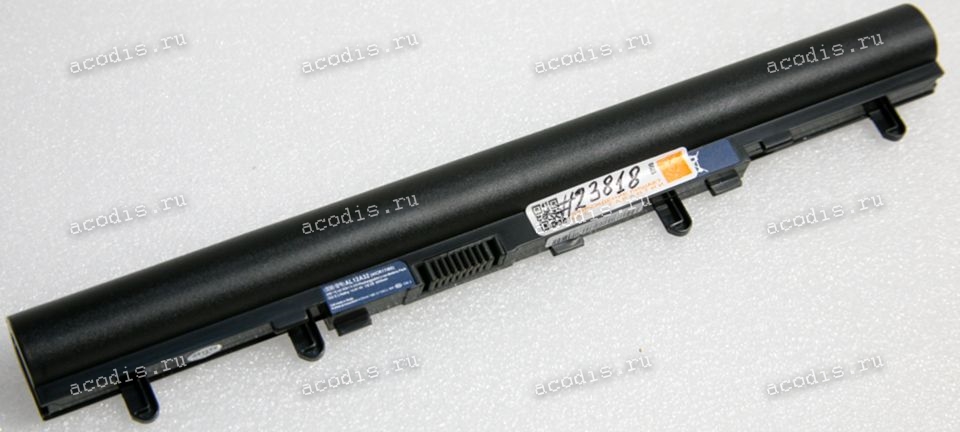

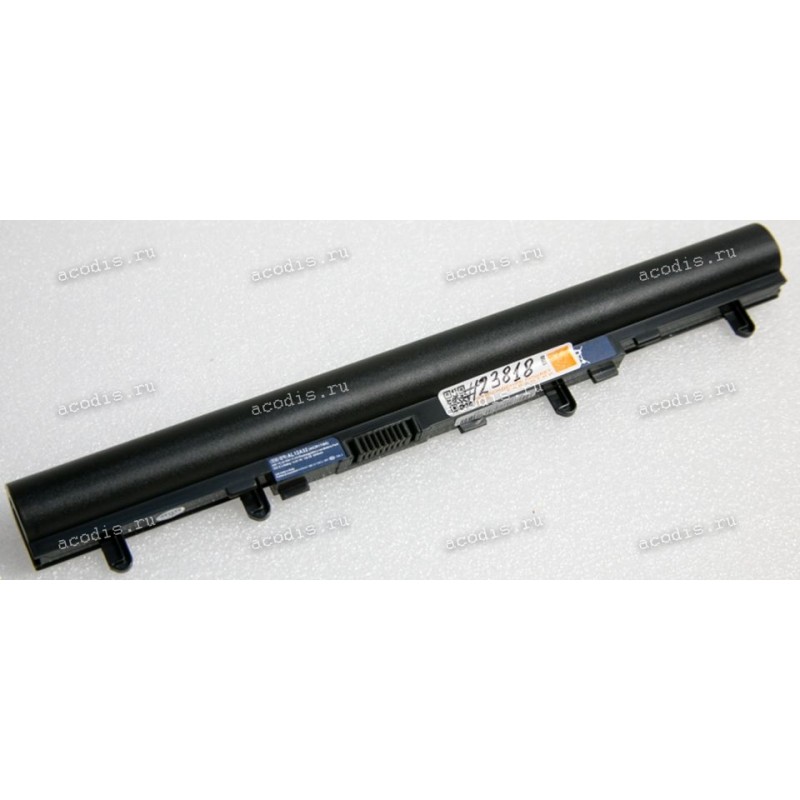

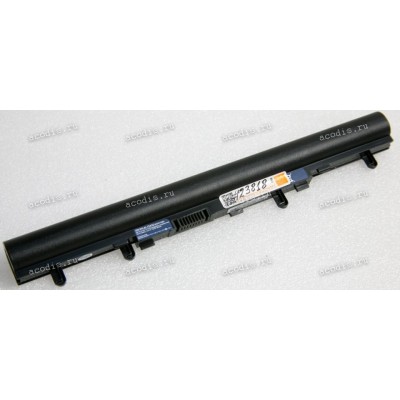

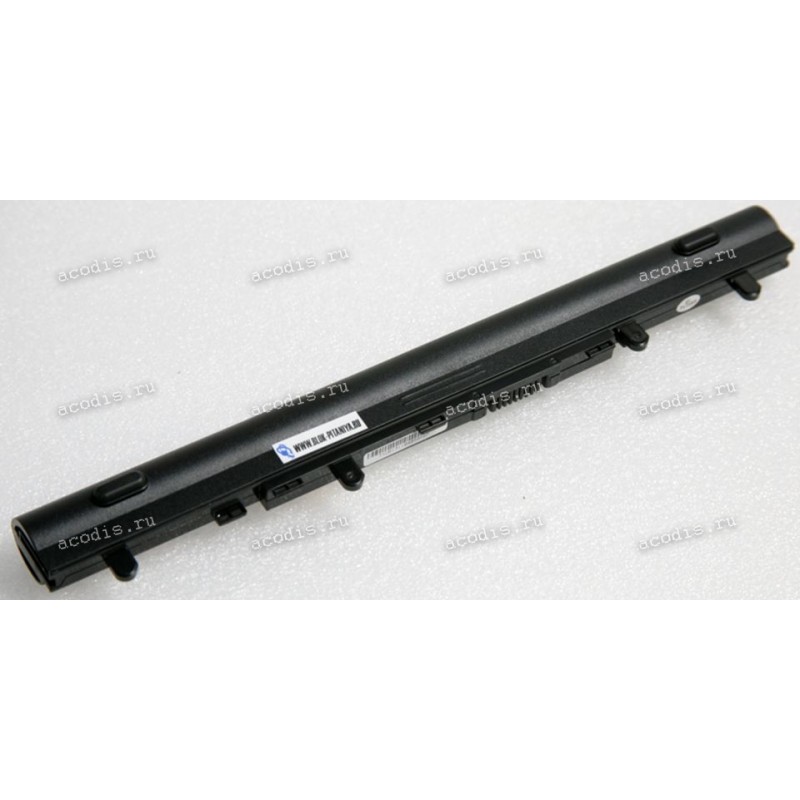

АКБ Acer Aspire V5-431, V5-471, V5-531, V5-571 2200 mAh (AL12A32 ) non-original

Аналоги

Модели подходящих товаров

NEW

Распиновка = pinout

RF-20-8 (RFNT3) (схема - разрезами контактов вверх и к себе - слева направо)

1 = GND ("-", Ground, VSS) black

2 = GND ("-", Ground, VSS) black

3 = SMBD, SDA (DATA pin) orange

4 = SMBC, SLC (CLOCK pin) coffee/broun

5 = BATT_TEMP, NTC, Termistor

6 = SP, SYS PRES, SysPres, BI, EN (Enable, System present pin, low active)

7 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) re

8 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) re
