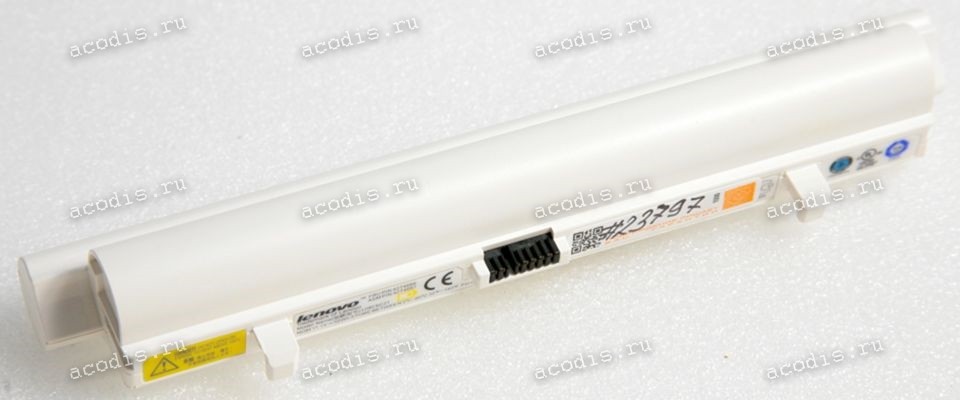

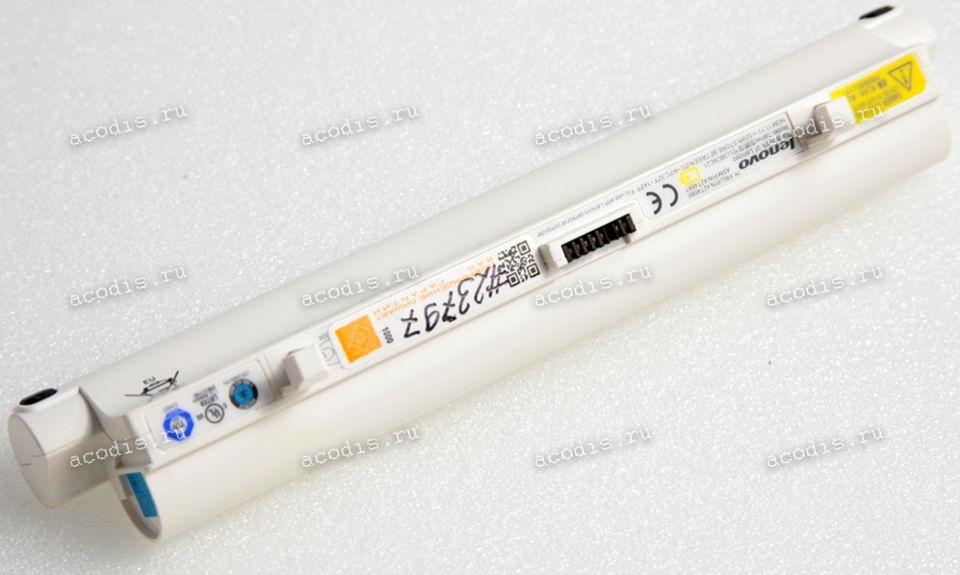

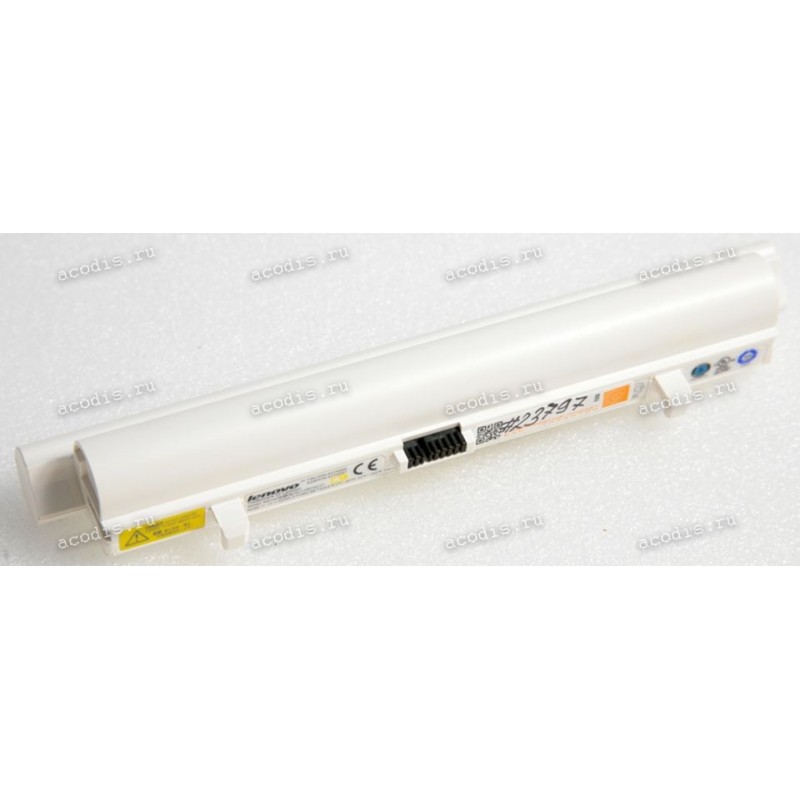

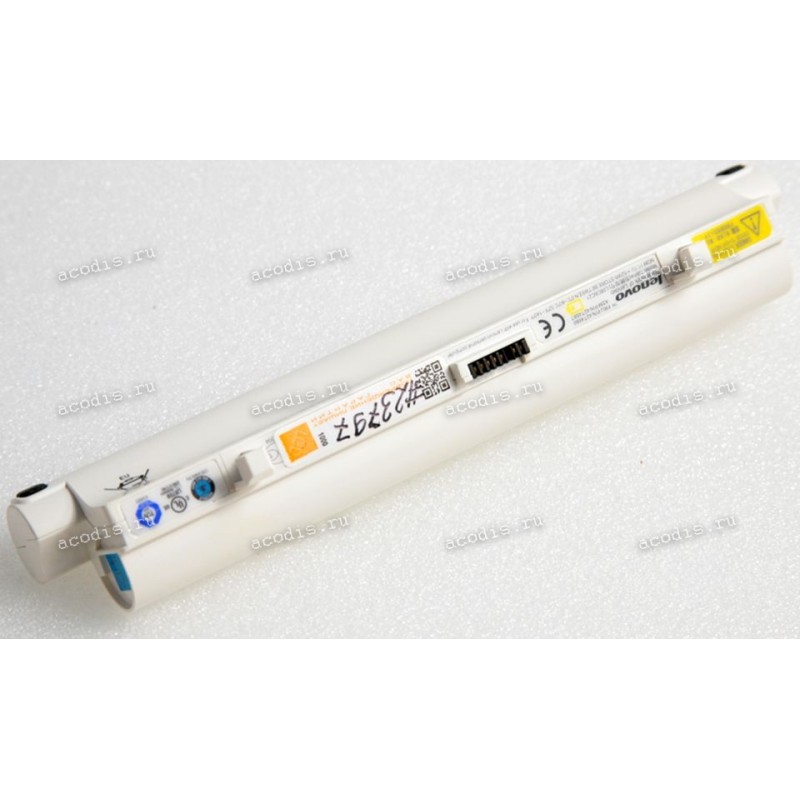

АКБ Lenovo IdeaPad S12, S9, S10 52Wh (42T4686, 42T4687) белый

Артикул:

00000023797

Базовая цена

970 р.

В корзину!

Цена от 5 штук:

950

Наличие ДА

Характеристики АКБ Lenovo IdeaPad S12, S9, S10 52Wh (42T4686, 42T4687) белый

NEW

Распиновка = pinout

RF-20-8 (RFNT3) = CON17 (HWG-BTS-10A = HWG FBS-1000) (схема - разрезами контактов вверх и к себе - слева направо)

1 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red

2 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red

X (3) = ключ, пластиковый пин, перегородка

3 (4) = SMBC, SLC (CLOCK pin) coffee/broun

4 (5) = SMBD, SDA (DATA pin) orange

5 (6) = BATT_TEMP, Termistor

6 (7) = GND ("-", Ground, VSS) black

7 (8) = GND ("-", Ground, VSS) black

Аккумуляторная перезаряжаемая батарея (Main replacement rechargeable Battery) Lenovo IdeaPad S12, S9, S10 52Wh (42T4686, 42T4687) белый
