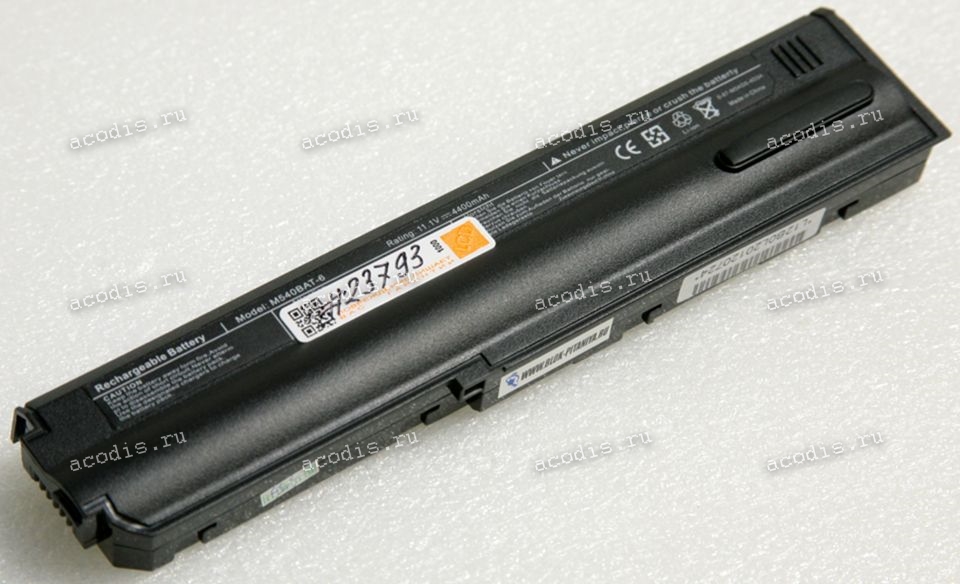

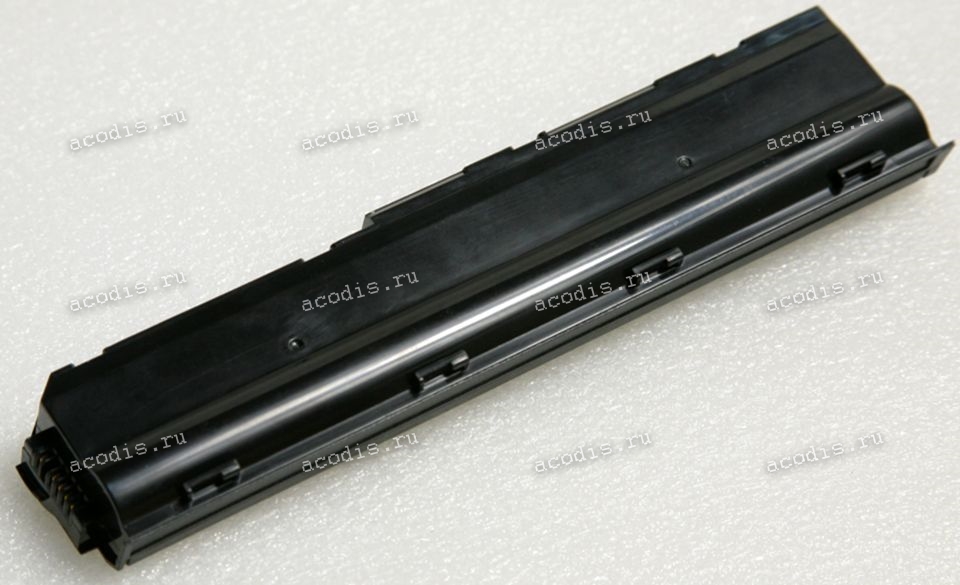

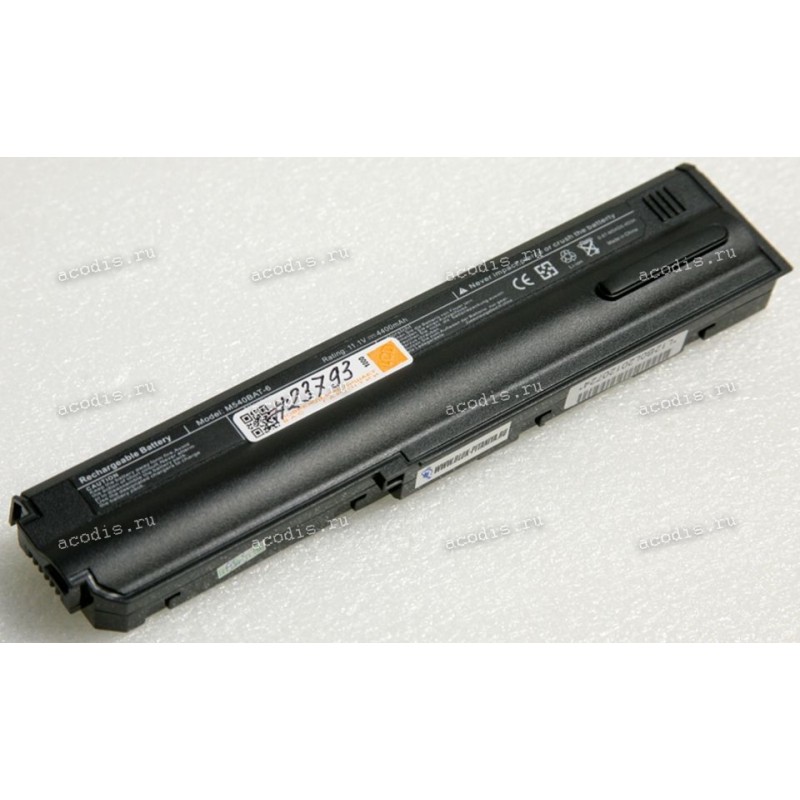

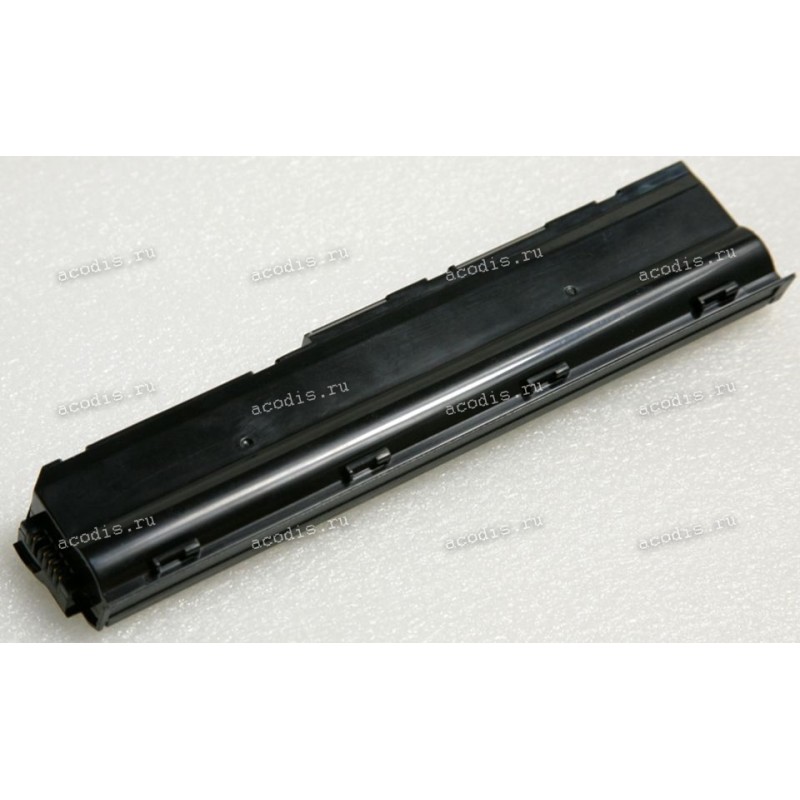

АКБ Clevo M540, M545, M550, M551, M555, RoverBook Pro 400 4400 mAh (M540BAT-6, M545BAT-6, 87-M54GS-4D4) non-original

Аналоги

Модели подходящих товаров

NEW

Распиновка = pinout

RF-25-6 (RFNT3) = CON06 (HWG-BTS-10A = HWG FBS-1000) (схема - разрезами контактов вверх и к себе - слева направо)

1 (1) = GND ("-", Ground, VSS) black

!!! (2) = ключ, пластиковый пин, перегородка

2 (3) = BATT_TEMP, NTC, Termistor

3 (4) = SMBD, SDA (DATA pin) orange

4 (5) = SMBC, SLC (CLOCK pin) coffee/broun

5 (6) = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red
