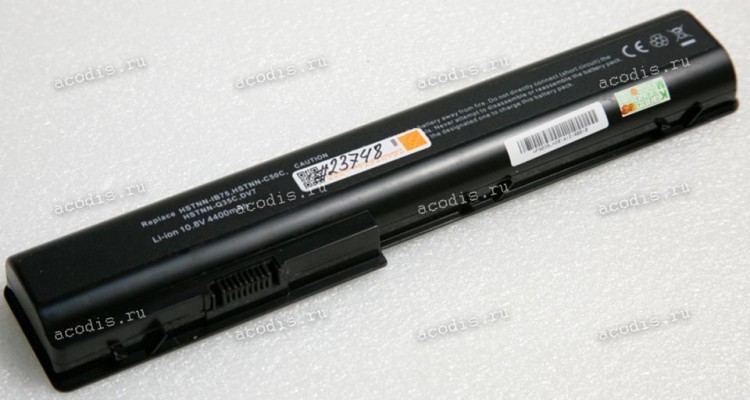

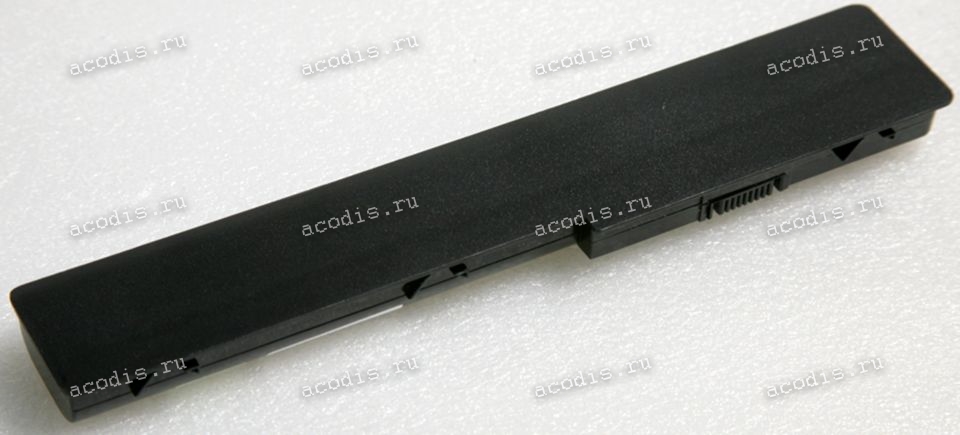

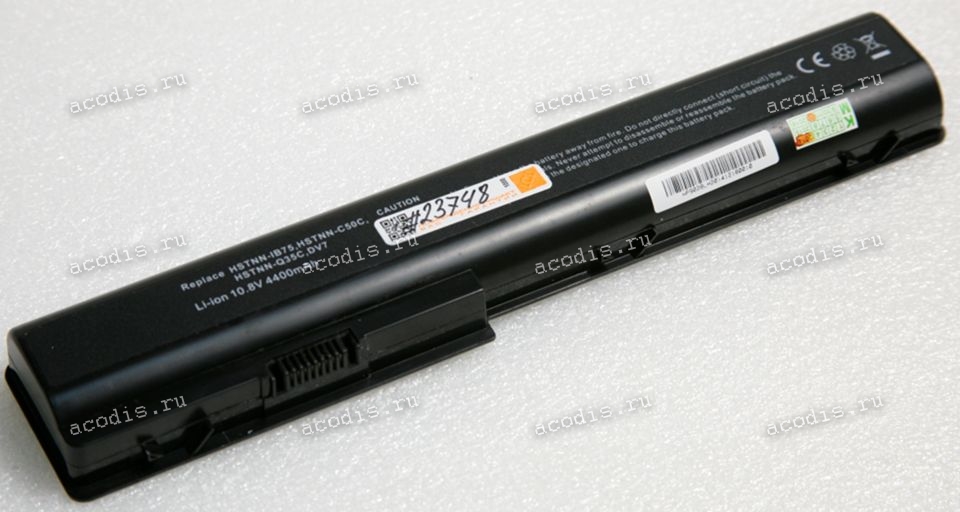

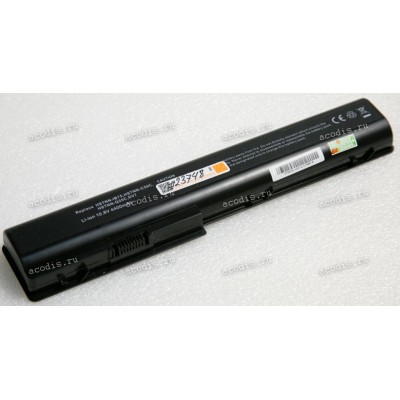

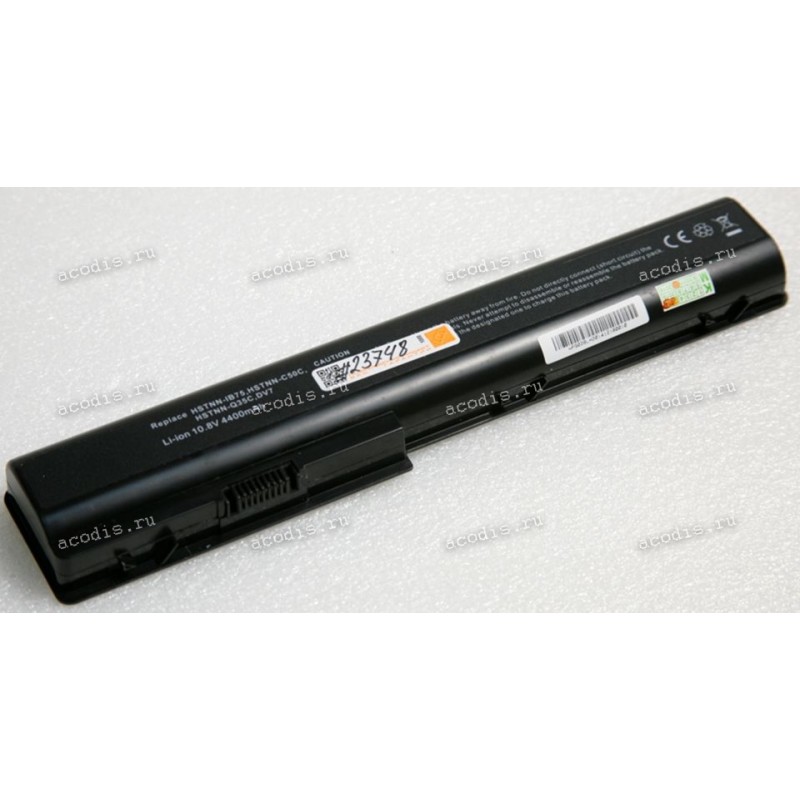

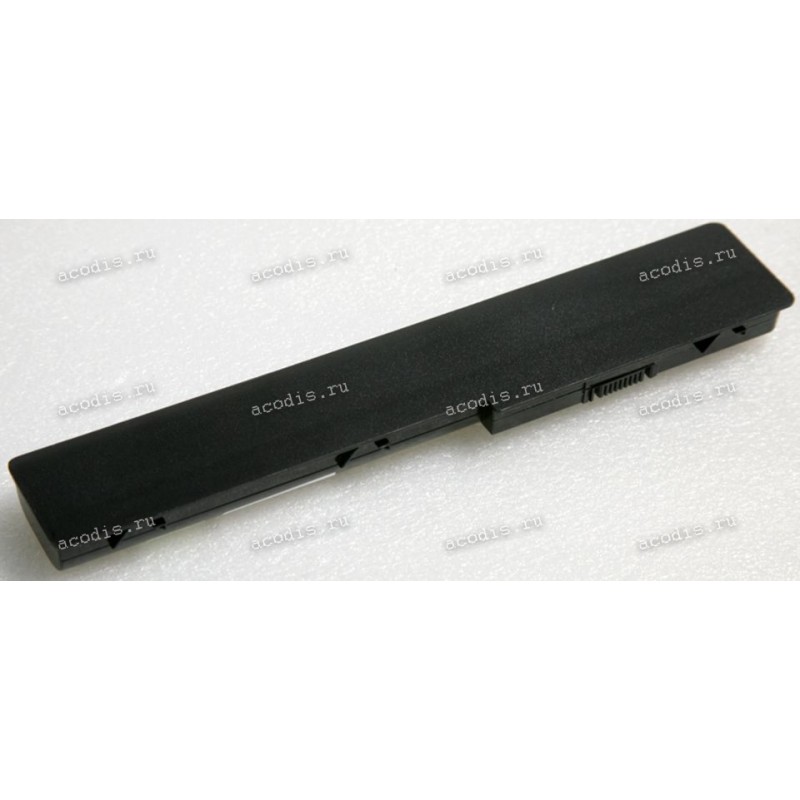

АКБ HP Pavilion dv7, dv8, HDX18 10,8V/4400mAh !!! (HSTNN-IB75, HSTNN-C50C, HSTNN-Q35C) replace

Аналоги

Модели подходящих товаров

NEW

Распиновка = pinout

RF-20-8 (RFNT3) = CON8 (HWG-BTS-10A = HWG FBS-1000) (схема - разрезами контактов вверх и к себе - слева направо)

1 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red

2 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red

3 = SMBD, SDA (DATA pin) orange

4 = SMBC, SLC (CLOCK pin) coffee/broun

5 = BAT_ID, BIN

6 = BATT_TEMP, NTC, Termistor

7 = GND ("-", Ground, VSS) black

8 = GND ("-", Ground, VSS) black
