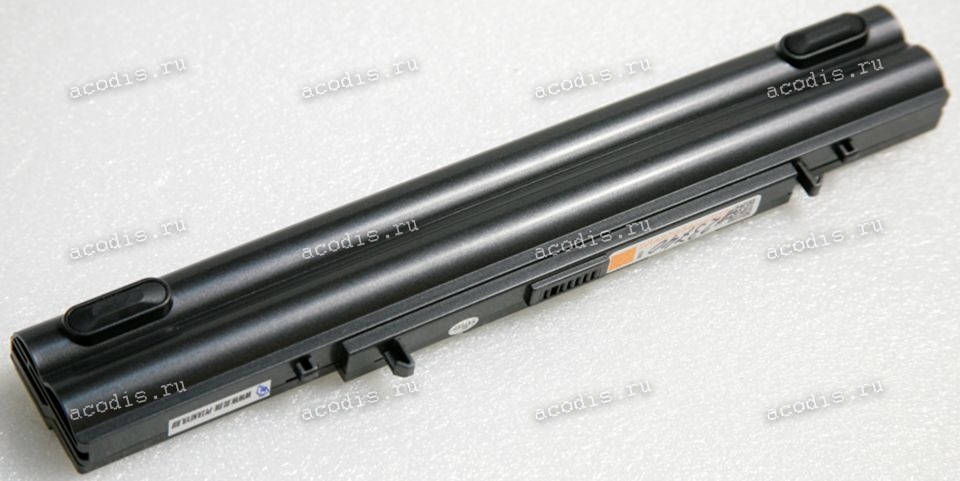

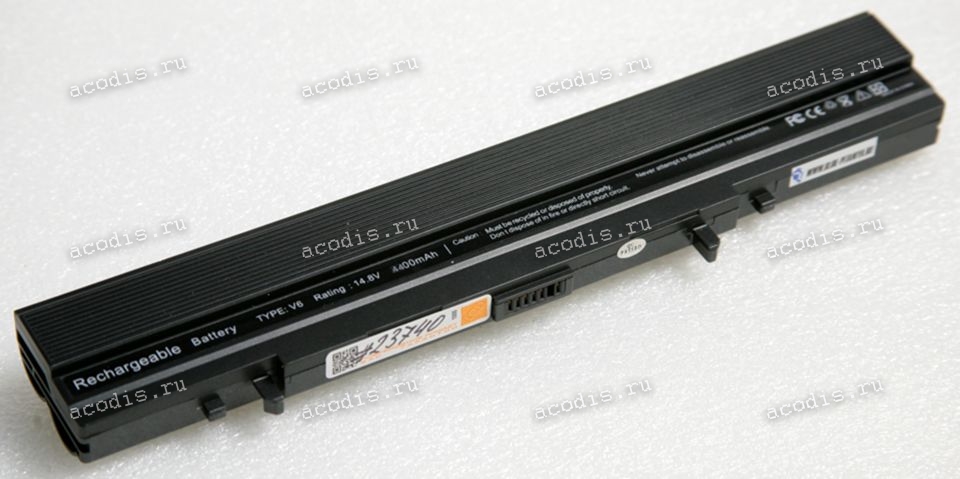

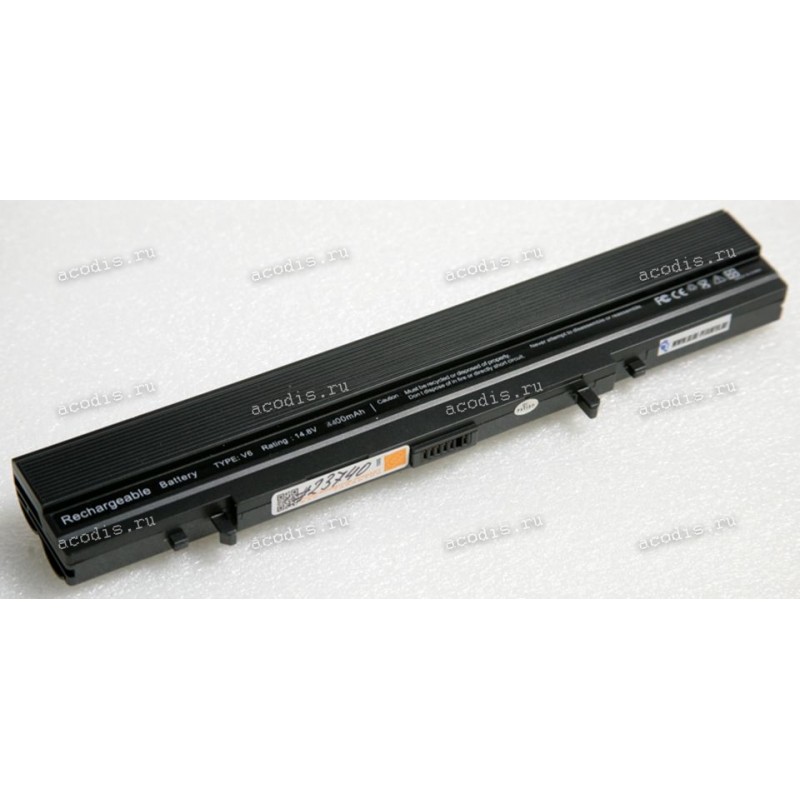

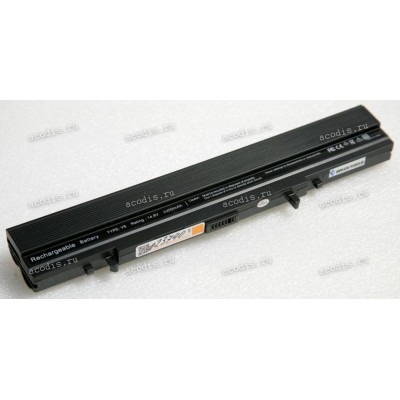

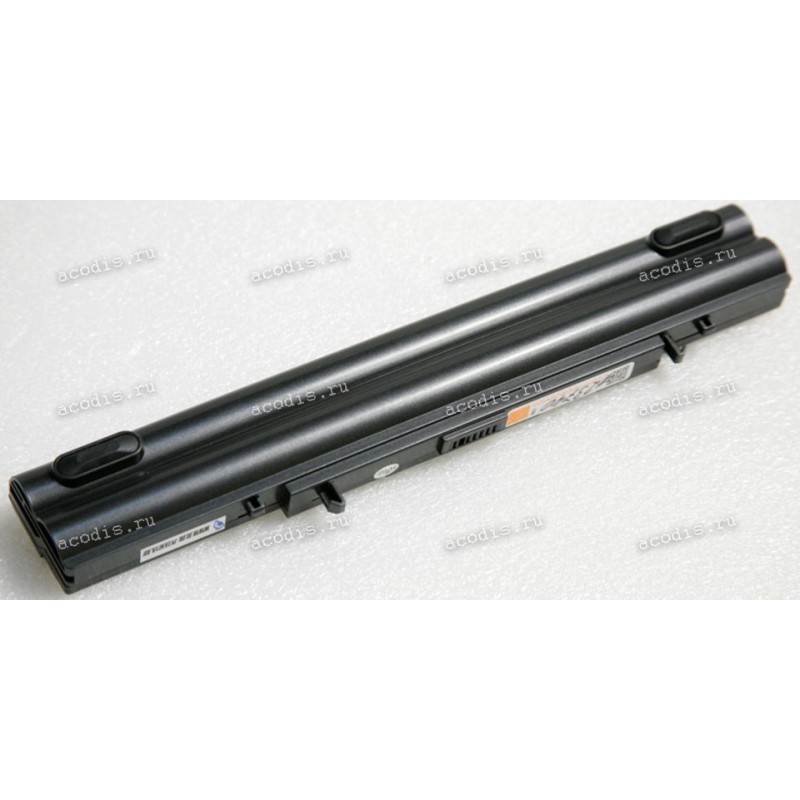

АКБ Asus Lamborghini VX1, V6, V6000, V68, V6800 4400mAh (A42-V6) non-original

Аналоги

Модели подходящих товаров

NEW

Распиновка = pinout

RF-25-8 (RFNT3) = CON28 (HWG-BTS-10A = HWG FBS-1000) (схема - разрезами контактов вверх и к себе - слева направо)

1 (1) = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red

2 (2) =

3 (3) = SMBC, SLC (CLOCK pin) coffee/broun

4 (4) = SMBD, SDA (DATA pin) orange

5 (5) =

6 (6) =

!!! (7) = ключ, пластиковый пин, перегородка

7 (8) = GND ("-", Ground, VSS) black
