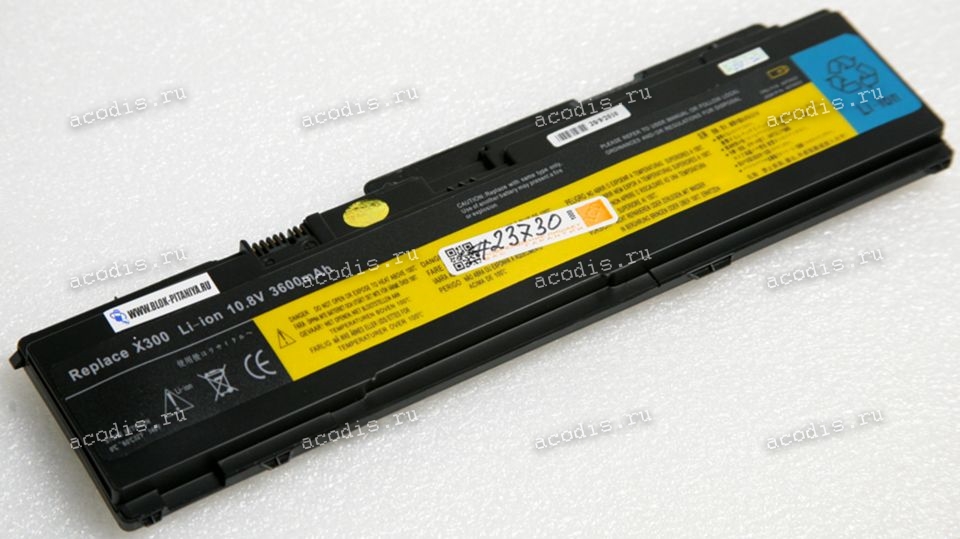

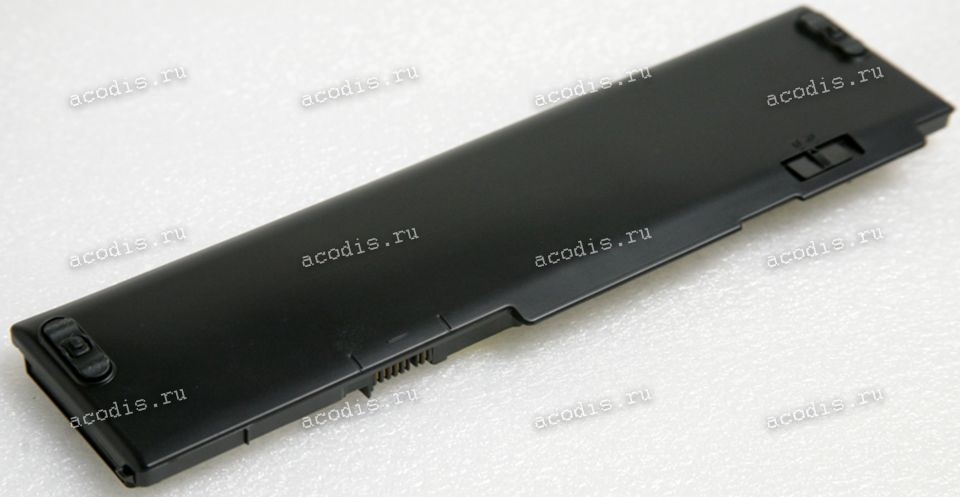

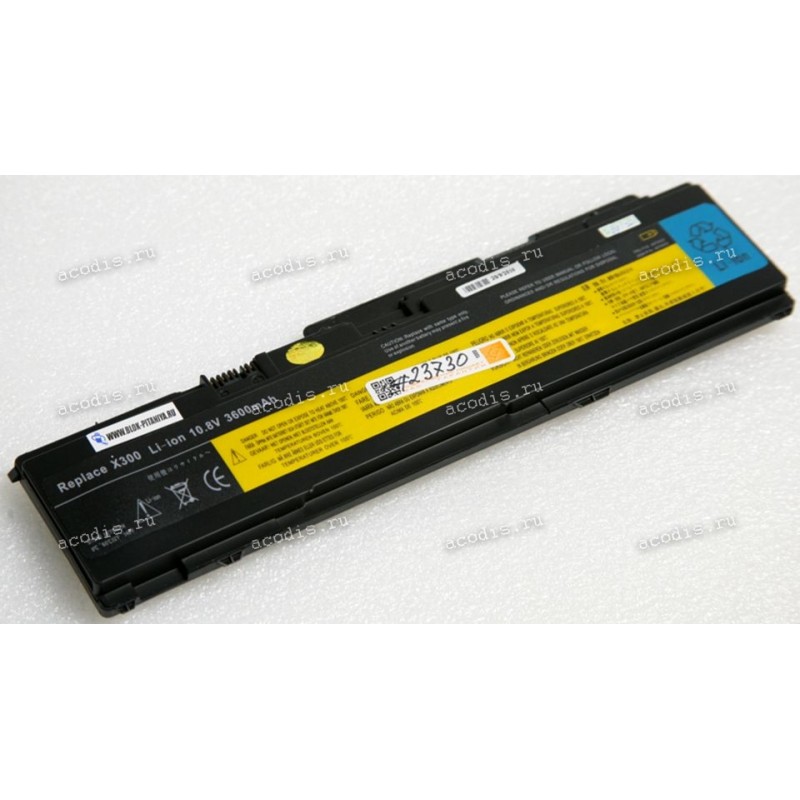

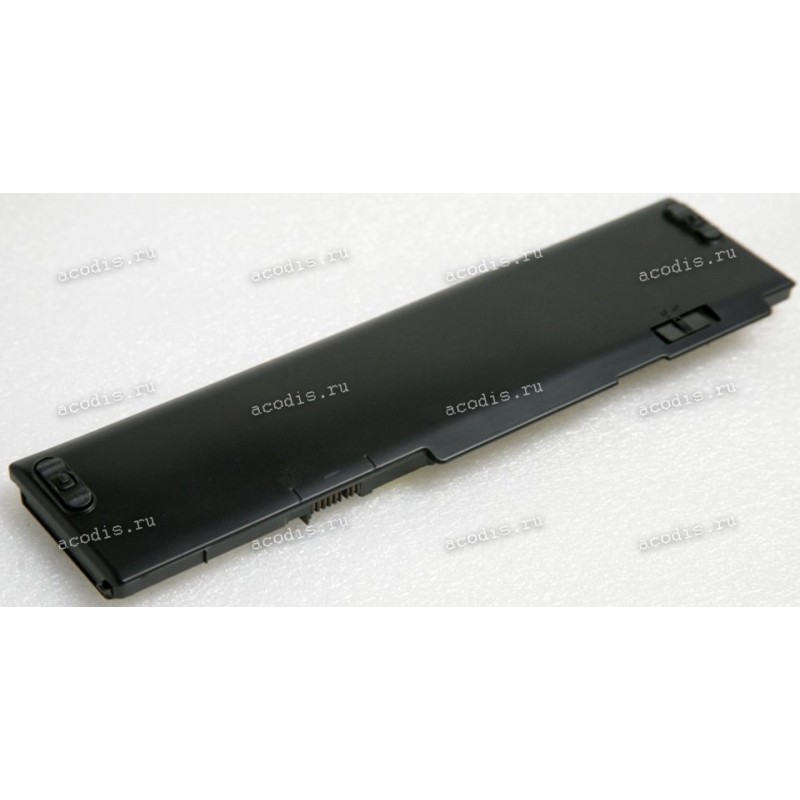

АКБ Lenovo ThinkPad X300, X301 3600 mAh (42T4522, 42T4518, 42T4519, 42T4520, 42T4523) replace
- Производитель:
-
Артикул:00000023730
- 99999
Аккумуляторная перезаряжаемая батарея (Main replacement rechargeable Battery) Lenovo ThinkPad X300, X301 3600 mAh (42T4522, 42T4523) replace
Аналоги
Модели подходящих товаров
NEW
Распиновка = pinout
RF-20-8 (RFNT3) = CON17 (HWG-BTS-10A = HWG FBS-1000) (схема - разрезами контактов вверх и к себе - слева направо)
1 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red
2 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red
X (3) = ключ, пластиковый пин, перегородка
3 (4) = SMBC, SLC (CLOCK pin) coffee/broun
4 (5) = SMBD, SDA (DATA pin) orange
5 (6) = BATT_TEMP, NTC, Termistor
6 (7) = GND ("-", Ground, VSS) black
7 (8) = GND ("-", Ground, VSS) black
