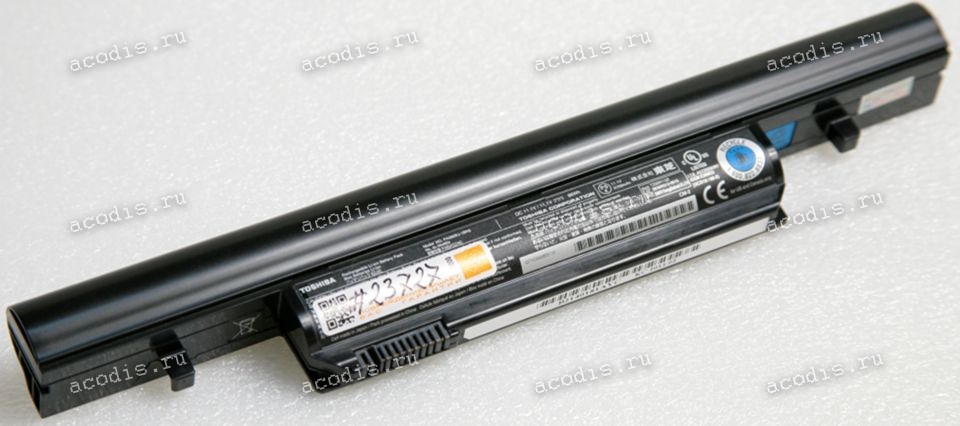

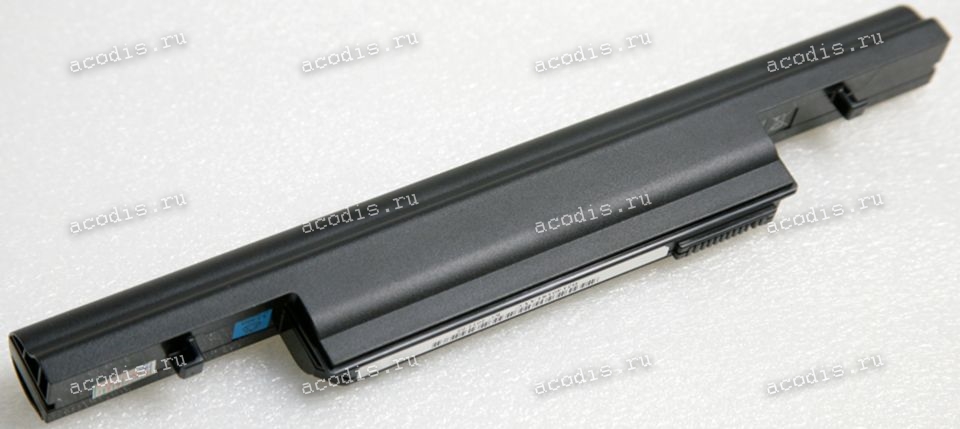

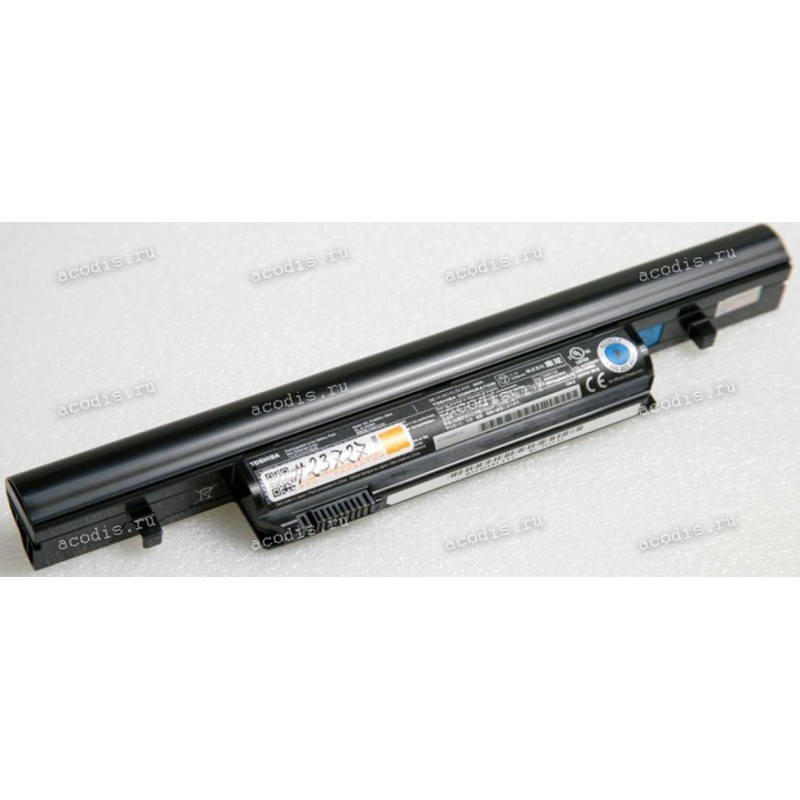

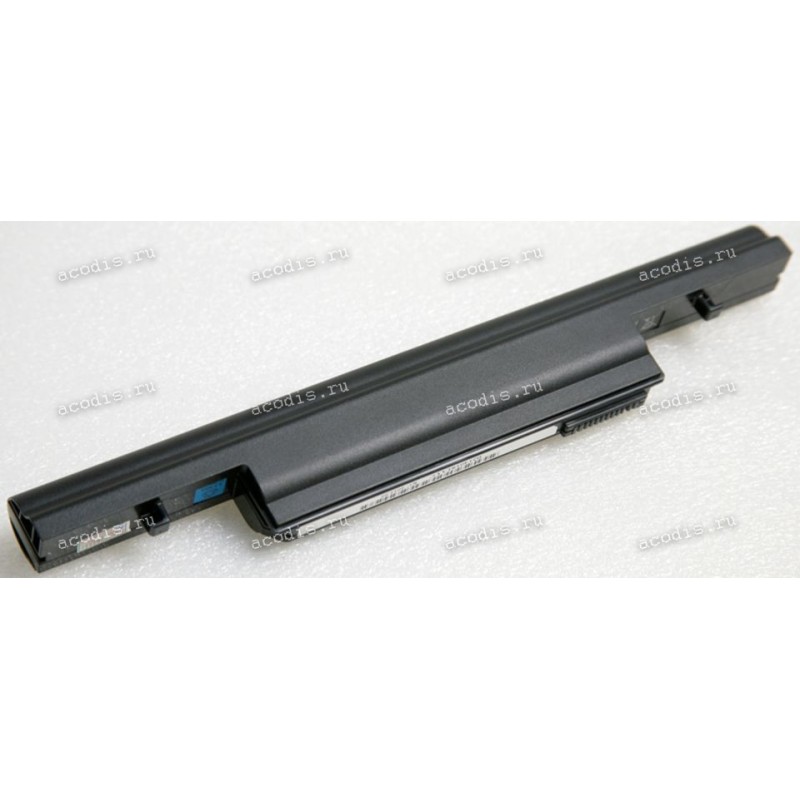

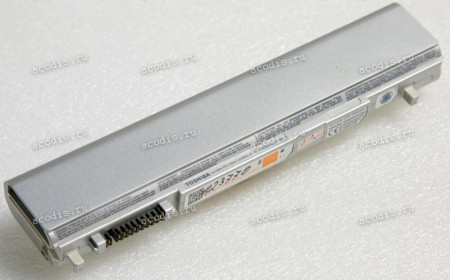

АКБ Toshiba Satellite Pro R850, Toshiba Tecra R850 66Wh, 5700 mAh (PABAS246, PA3905U-1BRS) original

Аналоги

Модели подходящих товаров

NEW

Распиновка = pinout

RF-25-8 (RFNT3) (схема - разрезами контактов вверх и к себе - слева направо)

1 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red - плюс батареи

X (2) = ключ, пластиковый пин, перегородка

2 (3) = BATT_TEMP, NTC, Termistor - Датчик температуры и защита памяти WC

3 (4) = UV - напряжение батарей занижено under voltage

4 (5) = МСС - Питание микросхемы M34F04 +5V

5 (6) = SMBC, SLC (CLOCK pin) coffee/broun

6 (7) = SMBD, SDA (DATA pin) orange

7 (8) = GND ("-", Ground, VSS) black - земля микросхемы M34F04 0V

8 (9) = OV - Напряжение батарей завышено over voltage

9 (10) = A1 - Адрес E1 микросхемы M34F04 0V

10 (11) = GND ("-", Ground, VSS) black - минус батареи
