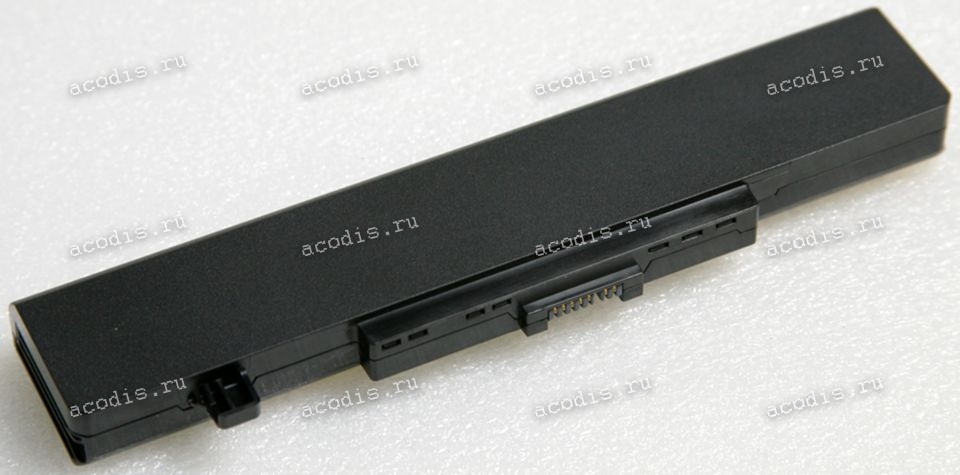

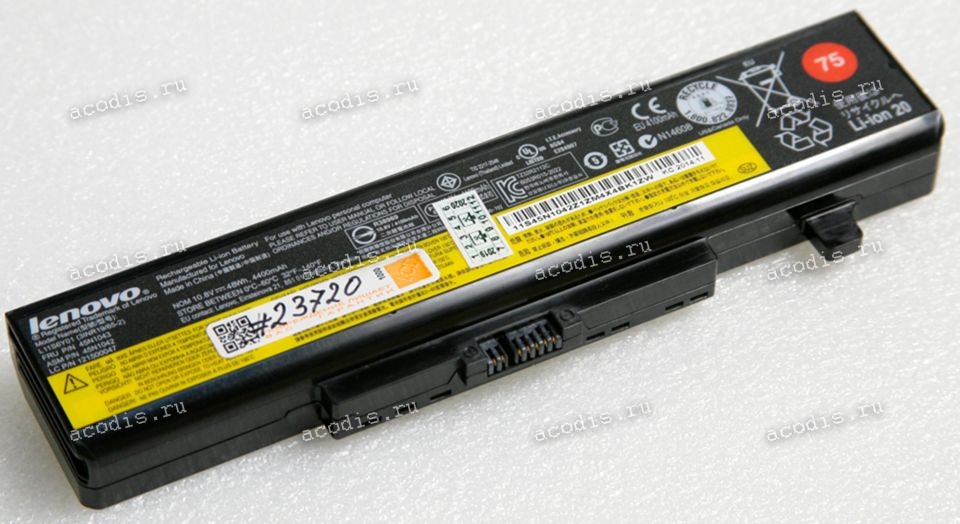

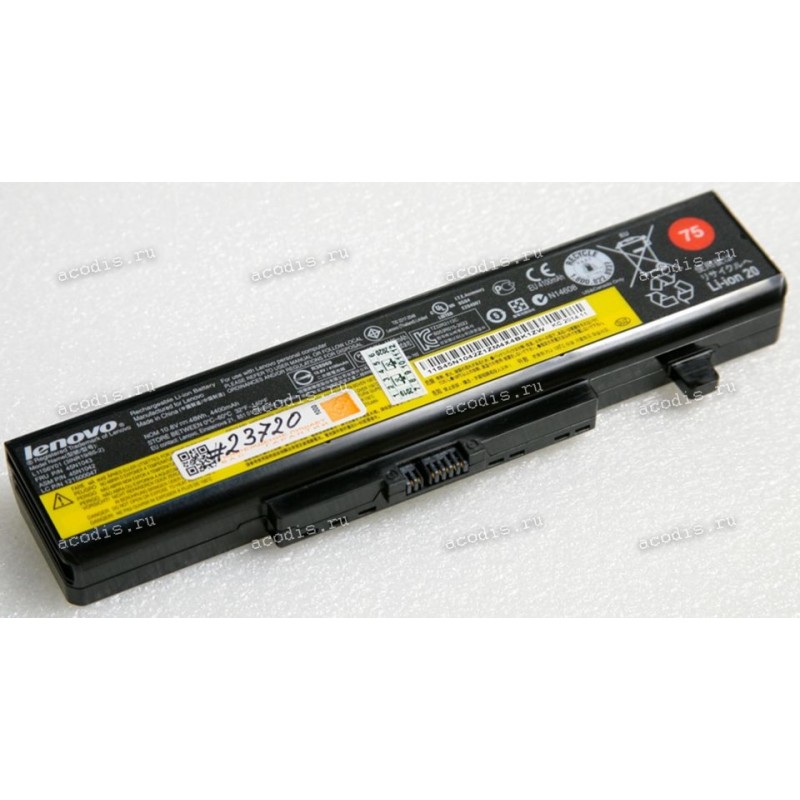

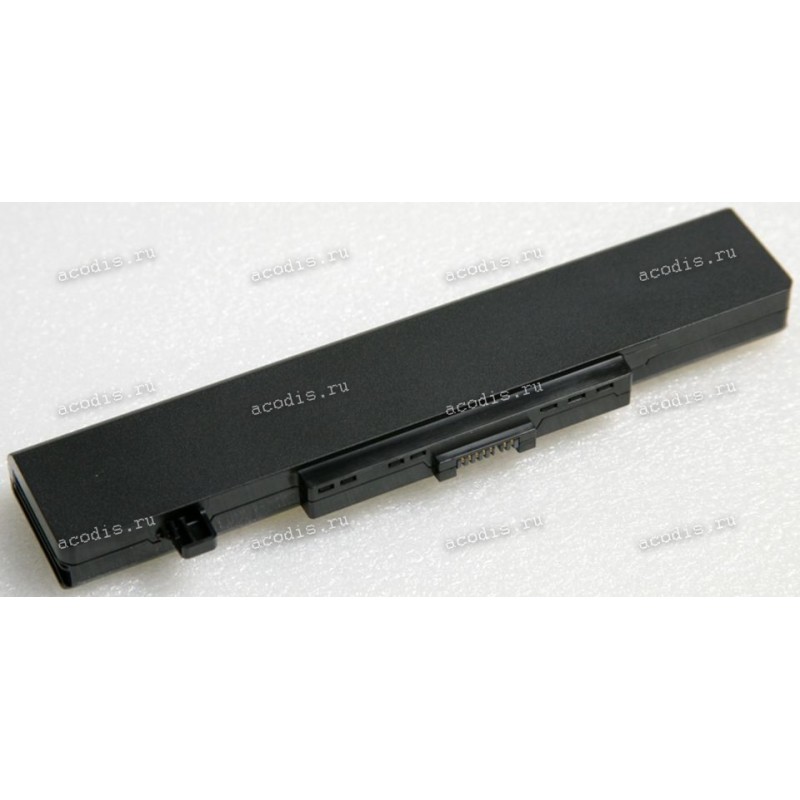

АКБ Lenovo IdeaPad G480, G700, M5400, V480, V580, Y480, Y580, B580, ThinkPad Edge E430, E435, E530, E535, B5400 4400mAh, 48Wh (45N1043, 45N1042, L11S6Y01, 121500047)
- Производитель:
-
Артикул:00000023720
- 99999
Аккумуляторная перезаряжаемая батарея (Main replacement rechargeable Battery) Lenovo IdeaPad G480, G700, M5400, V480, V580, Y480, Y580, B580, ThinkPad Edge E430, E435, E530, E535, B5400 4400mAh, 48Wh (45N1043, 45N1042, L11S6Y01, 121500047)
Аналоги
Модели подходящих товаров
NEW
Распиновка = pinout
RF-25-8 (RFNT3) = CON17 (HWG-BTS-10A = HWG FBS-1000) (схема - разрезами контактов вверх и к себе - слева направо)
1 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red
X (2) = ключ, пластиковый пин, перегородка
2 (3) =
3 (4) = SP, SYS PRES, SysPres, BI, EN (Enable, System present pin, low active)
4 (5) = BATT_TEMP, NTC, Termistor
5 (6) = SMBD, SDA (DATA pin) orange
6 (7) = SMBC, SLC (CLOCK pin) coffee/broun
7 (8) = GND ("-", Ground, VSS) black
