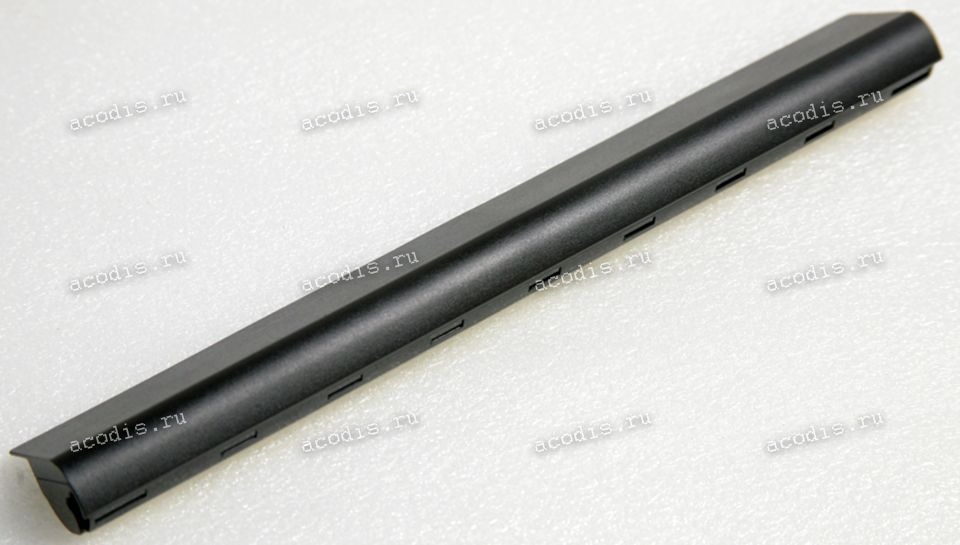

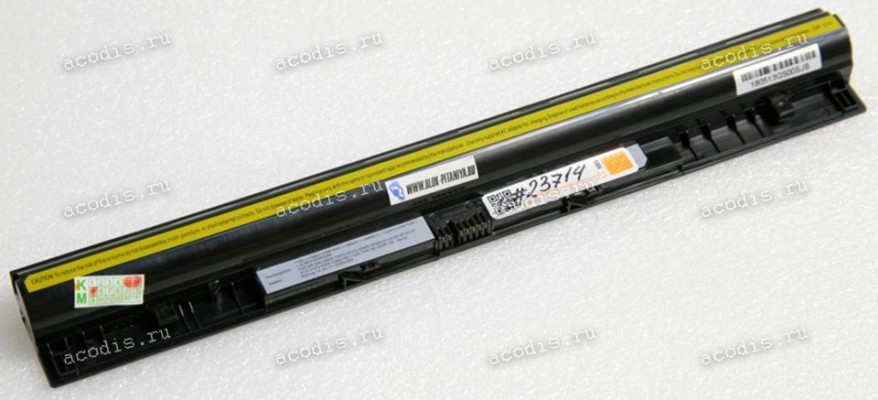

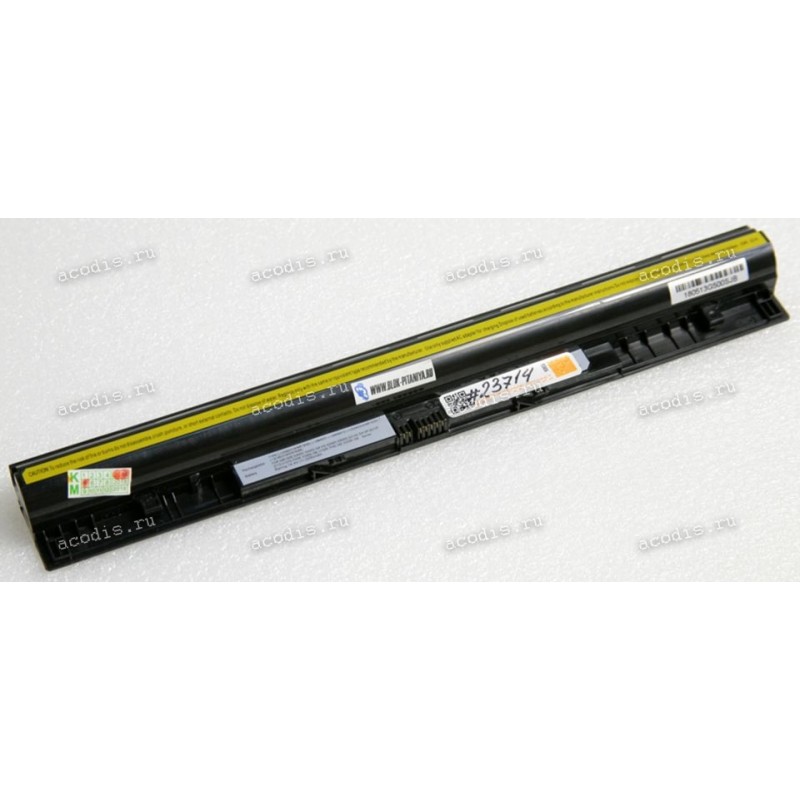

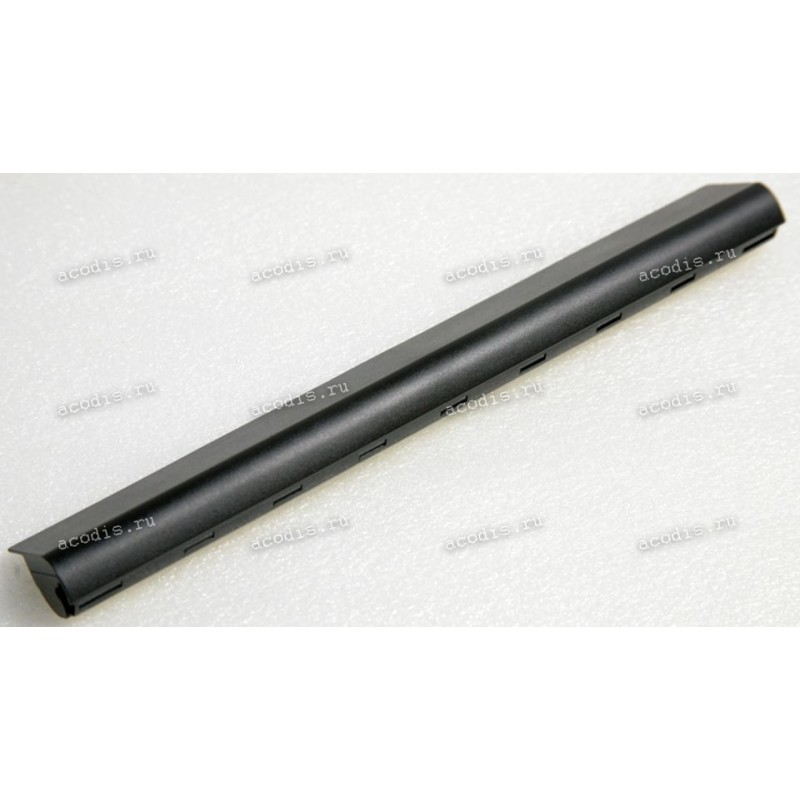

АКБ Lenovo G40, G50, G400S, G405S, G500S,G505S, G510S, S410P, S510P, Z710, V3000-ISE, V1000, V2000-ISE 2200mAh (L12M4E01, L12M4A012, L12S4A02, L12L4E01)
- Производитель:
-
Артикул:00000023714
- 99999
Аккумуляторная перезаряжаемая батарея (Main replacement rechargeable Battery) Lenovo G40, G50, G400S, G405S, G500S,G505S, G510S, S410P, S510P, Z710, V3000-ISE, V1000, V2000-ISE 2200mAh (L12M4E01, L12M4A012, L12S4A02, L12L4E01, 11S121500173Z, 121500173)
Аналоги
Модели подходящих товаров
NEW
Распиновка = pinout
RF-20-8 (RFNT3) = CON17 (HWG-BTS-10A = HWG FBS-1000) (схема - разрезами контактов вверх и к себе - слева направо)
1 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red
2 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red
X (3) = ключ, пластиковый пин, перегородка
3 (4) = SMBC, SLC (CLOCK pin) coffee/broun
4 (5) = SMBD, SDA (DATA pin) orange
5 (6) = BATT_TEMP, NTC, Termistor
6 (7) = GND ("-", Ground, VSS) black
7 (8) = GND ("-", Ground, VSS) black
