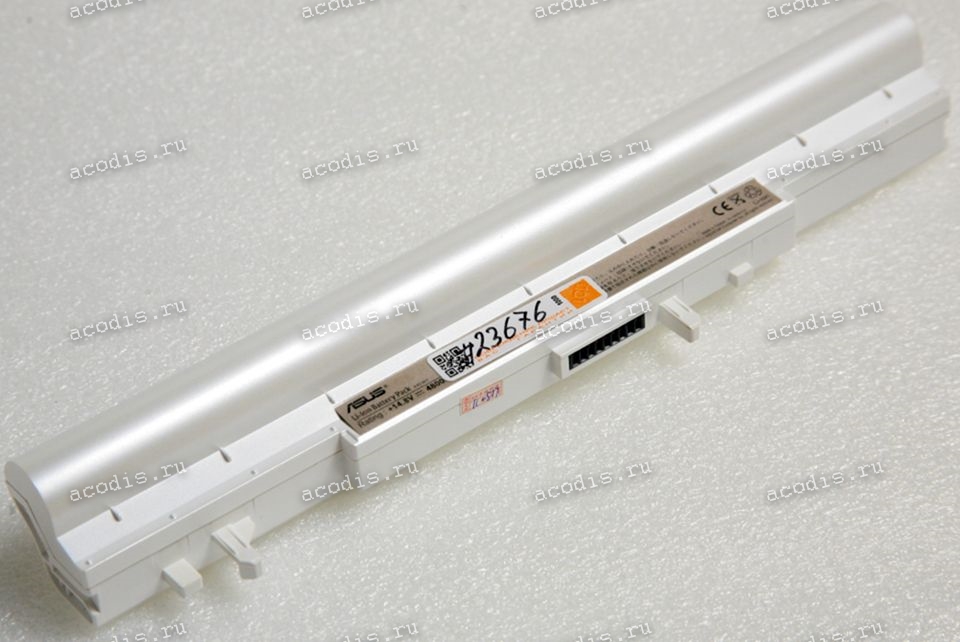

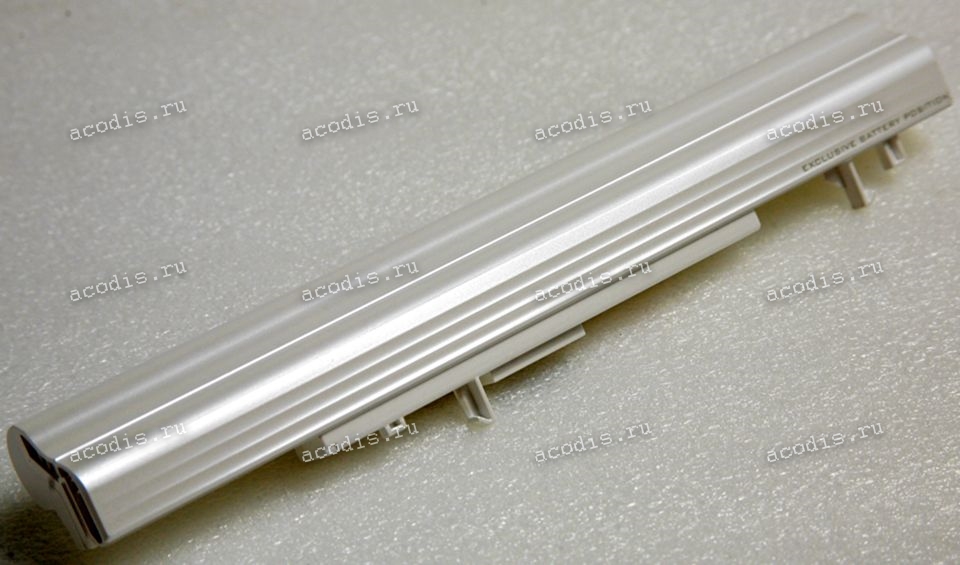

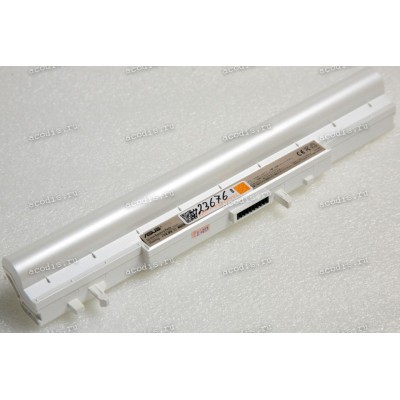

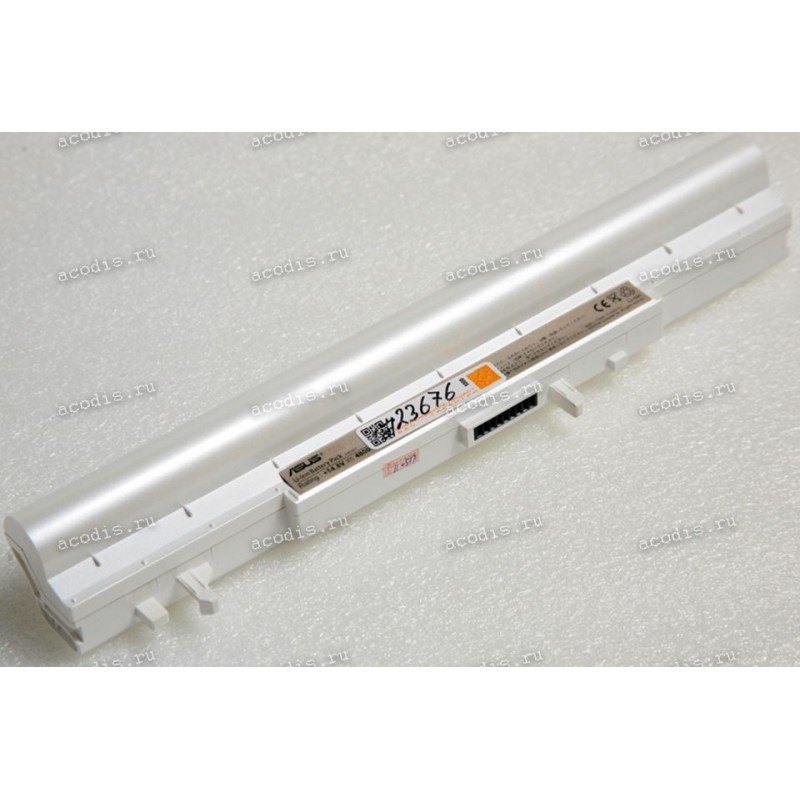

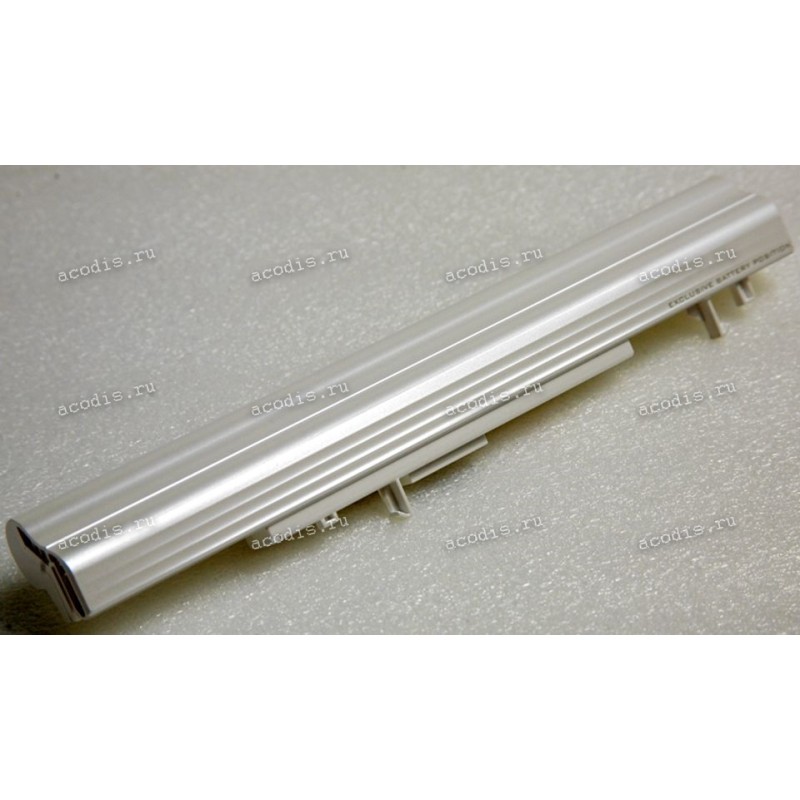

АКБ Asus W3, W3000 A42-W3 белая 4800 mAh
- |
|
+ |
Доставка по Москве и РФ
Доставка по всей России КСЭ, Почта, курьером в пределах МКАД.
Гарантия на все товары
Даём гарантию на вcе купленные у нас запчасти
Характеристики АКБ Asus W3, W3000 A42-W3 белая 4800 mAh
Артикул | 00000023676 |
Производитель | ASUS |
Наличие | мало |
Состояние | NEW |
Описание: АКБ Asus W3, W3000 A42-W3 белая 4800 mAh
NEW
Распиновка = pinout
RF-25-8 (RFNT3) = CON21 (HWG-BTS-10A = HWG FBS-1000) (схема - разрезами контактов вверх и к себе - слева направо)
1 (1) = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red
2 (2) = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red
3 (3) = BAT1_OFF# = GND=отключение аккумулятора
4 (4) = SMBD, SDA (DATA pin) orange
5 (5) = SMBC, SLC (CLOCK pin) coffee/broun
6 (6) = BATT_TEMP, Termistor
7 (7) = GND ("-", Ground, VSS) black
!!! (8) = ключ, пластиковый пин, перегородка
8 (9) = GND ("-", Ground, VSS) black
