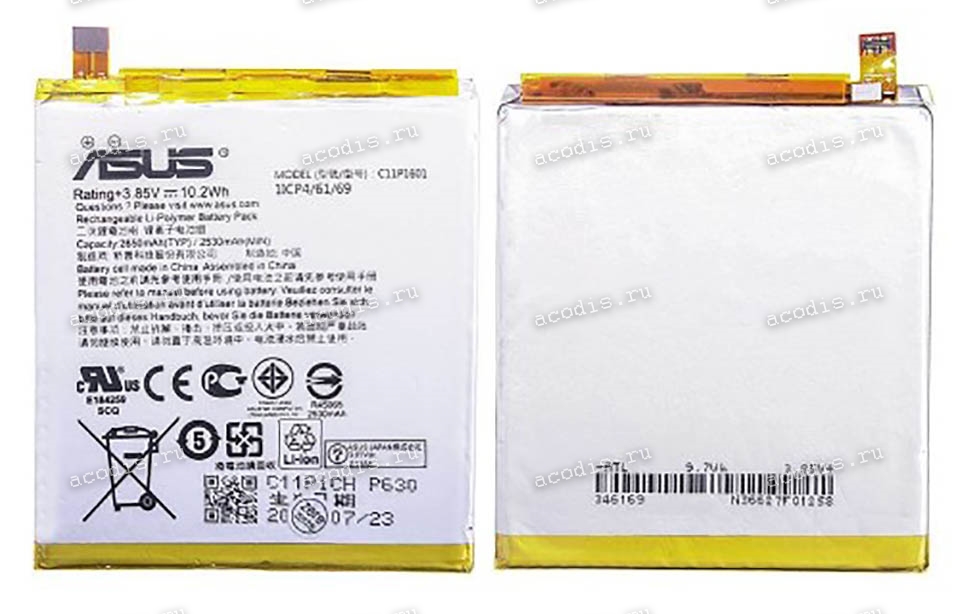

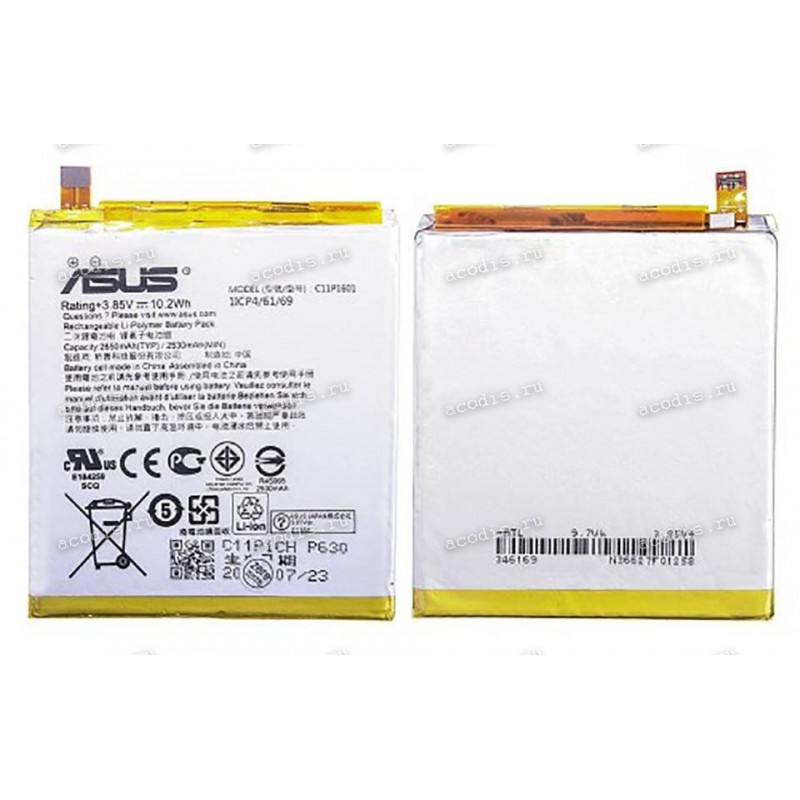

АКБ Asus ZE520KL, ZB501KL (ZenFone 3/ZenFone Live 3,85V 2650mAh 10,2Wh, C11P1601) original разбор

Аналоги

C11P1601

Модели подходящих товаров

ASUS ZE520KL, ZB501KL, ZenFone 3, ZenFone Live

разбор original

Распиновка = pinout

RF-25-6 (RFNT3) (схема - разрезами контактов вверх и к себе - слева направо)

1 = GND ("-", Ground, VSS) black

2 = SP, SYS PRES, SysPres, BI, EN (Enable, System present pin, low active)

3 =

4 = SMBC, SLC (CLOCK pin) coffee/broun

5 = SMBD, SDA (DATA pin) orange

6 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red
