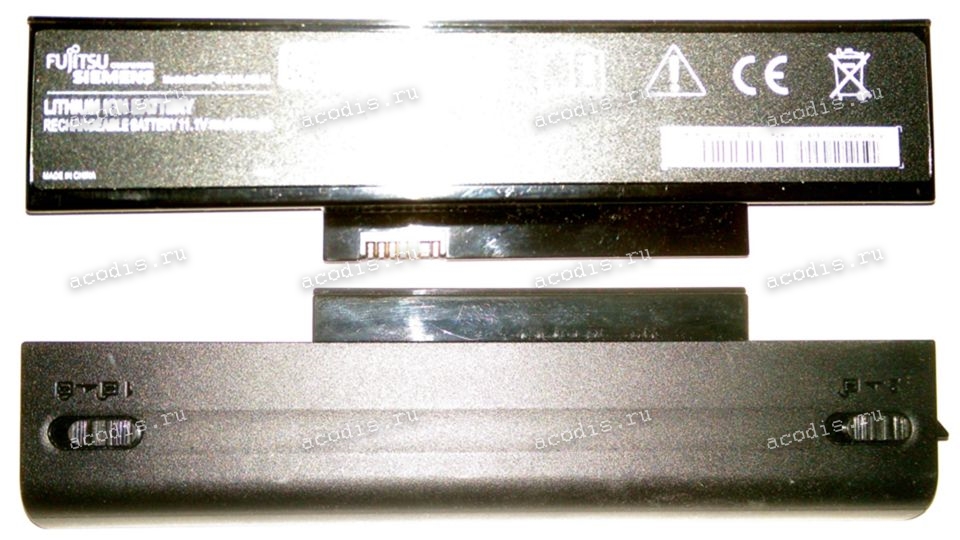

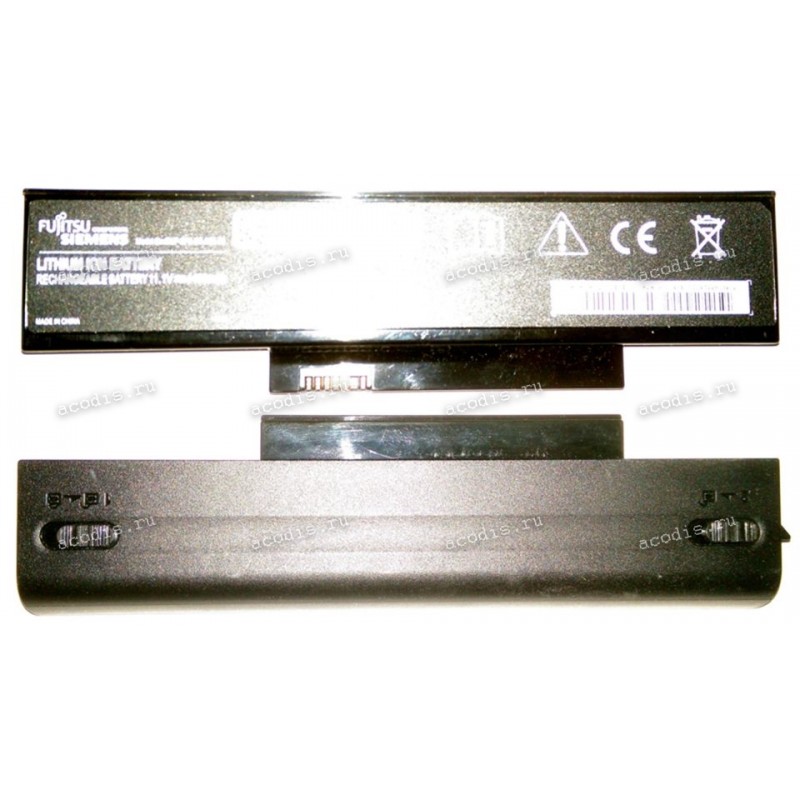

АКБ Fujitsu Siemens Amilo La1703, Esprimo Mobile V5515, V5535, V5555, V6515, V6555 10,8-11,1V разбор
- Производитель:
-
Артикул:00000010905
- 99999
Аккумуляторная перезаряжаемая батарея (Main replacement rechargeable Battery) Fujitsu Siemens Amilo La1703, Esprimo Mobile V5515, V5535, V5555, V6515, V6555 (E25-SA-XXF-04, EFS-SA-XXF-04, EFS-SA-XXF-06, EFS-SS-20C-04, EFS-SS-22E-04, EFS-SS-22E-06, ESS-SA-SSF-03, FMV5535, FOX-E25-SA-XXF-04, FOX-EFS-SA-22F-06,
FOX-EFS-SA-XXF-04, FOX-EFS-SA-XXF-06, S26391-F6120-F470, S26391-F6120-L470, S26393-E027-V414-01-0829, SDI-HFS-SS-22F-06, SMP-EFS-SS-20C-04, SMP-EFS-SS-22E-04, SMP-EFS-SS-22E-06, SMP-EFS-SS-26C-06) 10,8-11,1V разбор
Аналоги
E25-SA-XXF-04 EFS-SA-XXF-04 EFS-SA-XXF-06 EFS-SS-20C-04 EFS-SS-22E-04 EFS-SS-22E-06 ESS-SA-SSF-03 FMV5535 FOX-E25-SA-XXF-04 FOX-EFS-SA-22F-06 FOX-EFS-SA-XXF-04 FOX-EFS-SA-XXF-06 S26391-F6120-F470 S26391-F6120-L470 S26393-E027-V414-01-0829 SDI-HFS-SS-22F-06 SMP-EFS-SS-20C-04 SMP-EFS-SS-22E-04 SMP-EFS-SS-22E-06 SMP-EFS-SS-26C-06
Модели подходящих товаров
Fujitsu Siemens Amilo La1703 Fujitsu Siemens Esprimo Mobile V5515 Fujitsu Siemens Esprimo Mobile V5535 Fujitsu Siemens Esprimo Mobile V5555 Fujitsu Siemens Esprimo Mobile V6515 Fujitsu Siemens Esprimo Mobile V6555
Из разобранных аппаратов
Распиновка = pinout
RF-25-7 (RFNT3) (схема - разрезами контактов вверх и к себе - слева направо)
1 = GND ("-", Ground, VSS) black
2 =
3 =
4 = SMBC, SLC (CLOCK pin) coffee/broun
5 = SMBD, SDA (DATA pin) orange
X (6) = ключ, пластиковый пин, перегородка
6 (7) = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red
