АКБ iRU Stilo 6415W Multi, ECS G557S (EM-520P4G) 14.8V разбор

АКБ iRU Stilo 6415W Multi, ECS G557S (EM-520P4G) 14.8V разбор
  • Производитель:
    iRu
  • Артикул:
    00000009777
970 руб.
Клубная цена: 900 руб.
Наличие: мало

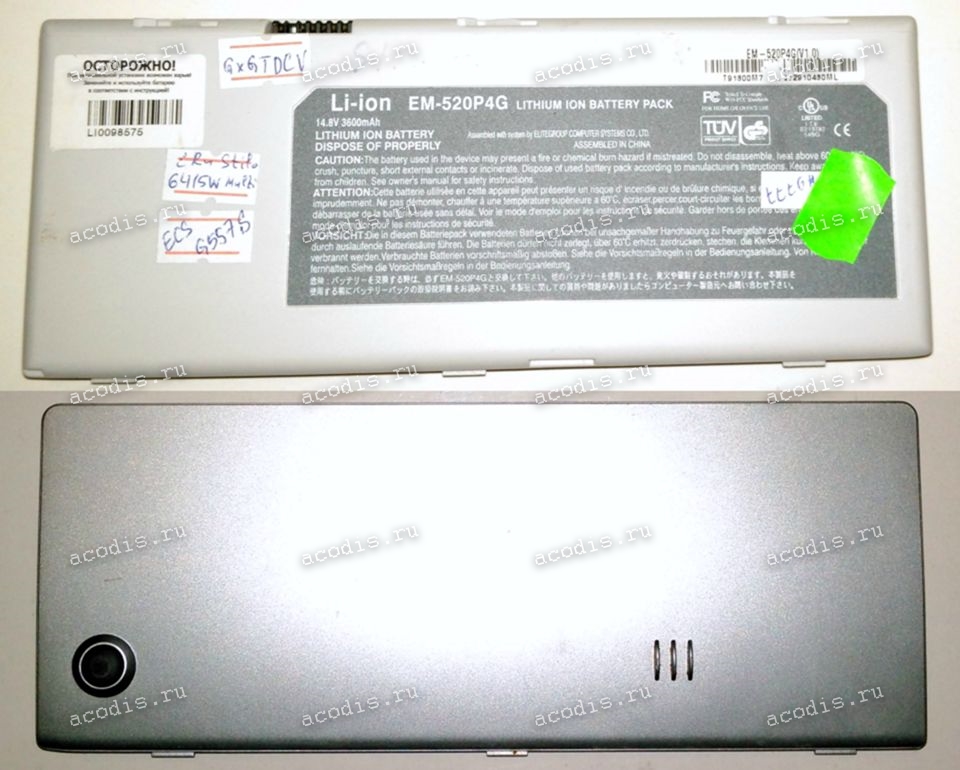

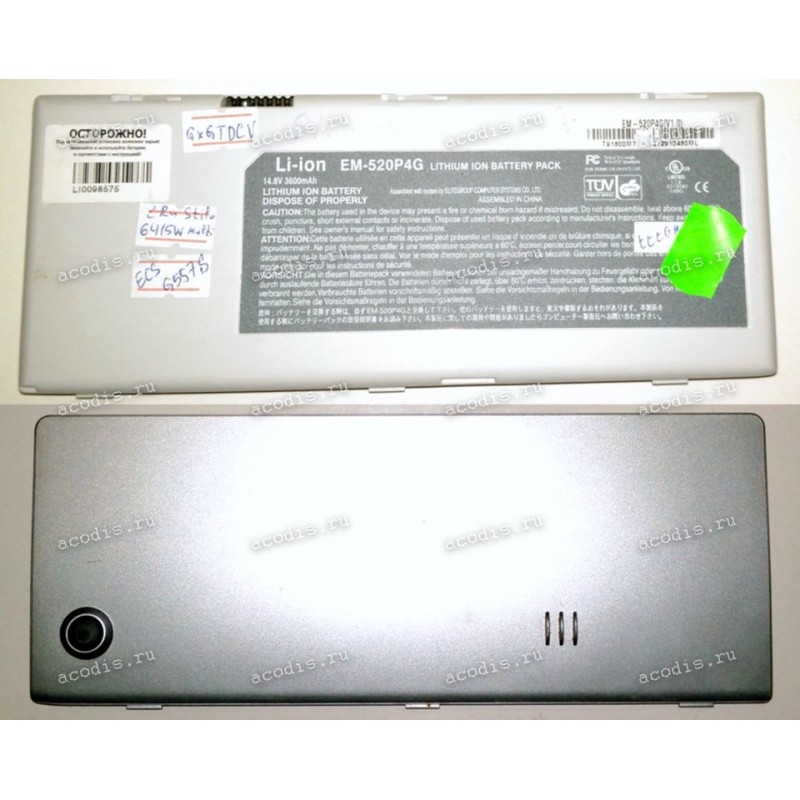

Аккумуляторная перезаряжаемая батарея (Main replacement rechargeable Battery) iRU Stilo 6415W Multi, ECS G557S (EM-520P4G) 14.8V разбор

Аналоги

EM-520P4G

Модели подходящих товаров

iRU Stilo 6415W Multi ECS G557S

Из разобранных аппаратов

Распиновка = pinout

RF-20-8 (RFNT3) (схема - разрезами контактов вверх и к себе - слева направо)

1 = GND ("-", Ground, VSS) black

2 = GND ("-", Ground, VSS) black

3 =

4 = SMBC, SLC (CLOCK pin) coffee/broun

5 = SMBD, SDA (DATA pin) orange

6 =

7 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red

8 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red
