АКБ Fujitsu Siemens Amilo M1437, M1439, M3438, M4438, Xi1526 (23GUG5A1F-8A, 3S4400-S1P3-02) 10,8V разбор

АКБ Fujitsu Siemens Amilo M1437, M1439, M3438, M4438, Xi1526 (23GUG5A1F-8A, 3S4400-S1P3-02) 10,8V разбор
  • Производитель:
    Fujitsu-Siemens
  • Артикул:
    00000009775
970 руб.
Клубная цена: 900 руб.
Наличие: нет

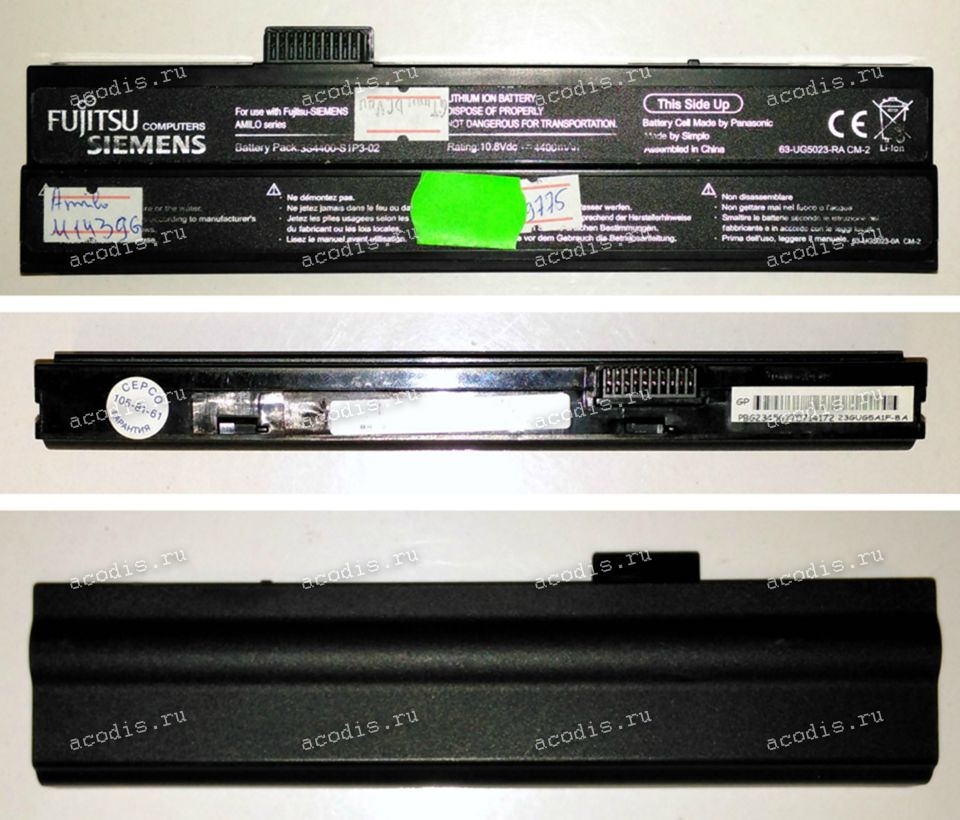

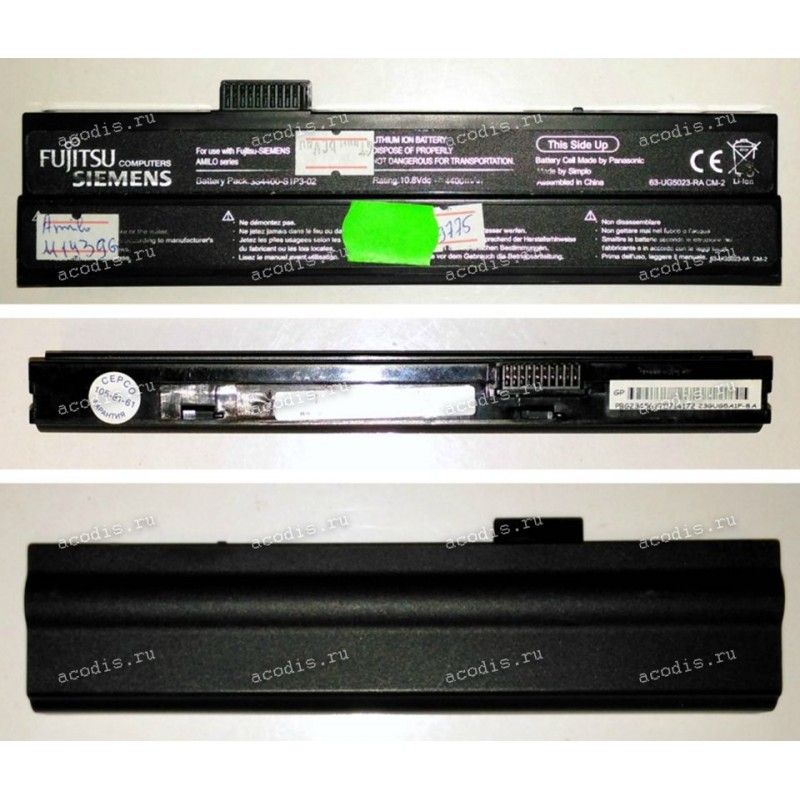

Аккумуляторная перезаряжаемая батарея (Main replacement rechargeable Battery) Fujitsu Siemens Amilo M1437, M1437G, M1439, M1439G, M3438, M4438, Xi1526 (23GUG5A1F-8A, 3S4400-S1P3-02) 10,8V разбор

Из разобранных аппаратов

Распиновка = pinout

RF-20-10 (RFNT3) (схема - разрезами контактов вверх и к себе - слева направо)

1 = GND ("-", Ground, VSS) black

2 = BATT_TEMP, NTC, Termistor

3 =

4 =

5 =

6 = SMBD, SDA (DATA pin) orange

7 = SMBC, SLC (CLOCK pin) coffee/broun

8 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red

9 =

10=

Аналоги

4S4400-S1S1-01 63-UJ0024-4A 23UJ001F-3A BTP-P71 4S4400-S1S5-01 23GUG5A1F-8A 3S4400-S1P3-02

Модели подходящих товаров

Fujitsu Amilo M1437 Fujitsu Amilo M1437G Fujitsu Amilo M1439 Fujitsu Amilo M1439G Fujitsu Amilo M3438 Fujitsu Amilo M4438 Fujitsu Amilo Xi1526
