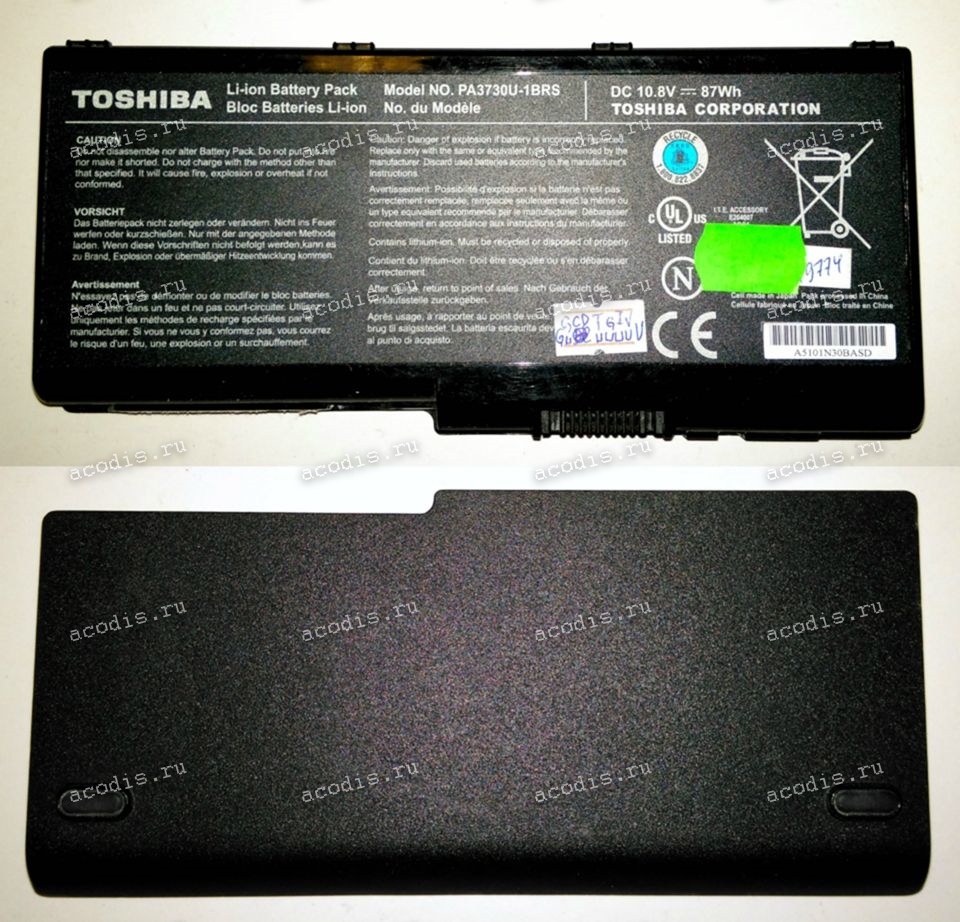

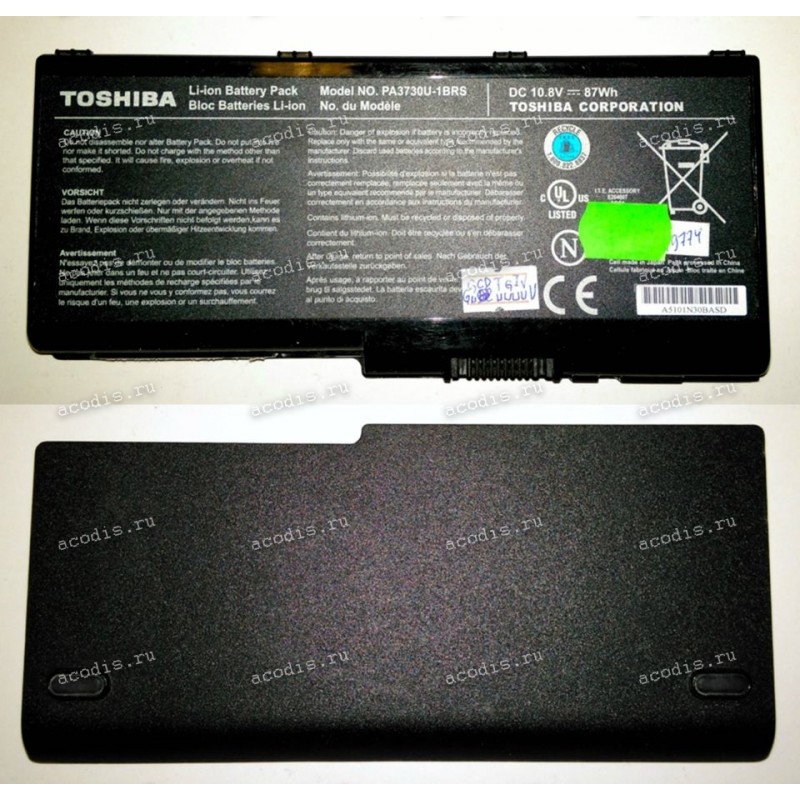

АКБ Toshiba Satellite P500, Qosmio X500-12Z (PA3730U-1BRS) 10,8V разбор

АКБ Toshiba Satellite P500, Qosmio X500-12Z (PA3730U-1BRS) 10,8V разбор
  • Производитель:
    Toshiba
  • Артикул:
    00000009774
1 100 руб.
Клубная цена: 1 000 руб.
Наличие: мало
Аккумуляторная перезаряжаемая батарея (Main replacement rechargeable Battery) Toshiba Satellite P500, Qosmio X500-12Z (PA3730U-1BRS) 10,8V разбор

Аналоги

PA3730U-1BRS PA3729, PA3729U-1BAS, PA3729U-1BRS, PA3730, PA3730U-1BAS, PA3730U-1BRS

Модели подходящих товаров

Toshiba Qosmio X500-12Z Toshiba Satellite P500

Из разобранных аппаратов

Распиновка = pinout

RF-20-9 (RFNT3) (схема - разрезами контактов вверх и к себе - слева направо)

1 = GND ("-", Ground, VSS) black

2 = GND ("-", Ground, VSS) black

3 = SMBC, SLC (CLOCK pin) coffee/broun

4 = SMBD, SDA (DATA pin) orange

5 = BATT_TEMP, NTC, Termistor

6 = GND ("-", Ground, VSS) black

7 = BAT_ID, BIN

8 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red

9 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red
