АКБ Asus eeePC 700, 701, 801, 900 (A22-801, A22-802, A22-P700, A22-P701) 7.4V разбор

АКБ Asus eeePC 700, 701, 801, 900 (A22-801, A22-802, A22-P700, A22-P701) 7.4V разбор
  • Производитель:
    Asus
  • Артикул:
    00000009771
970 руб.
Клубная цена: 900 руб.
Наличие: мало

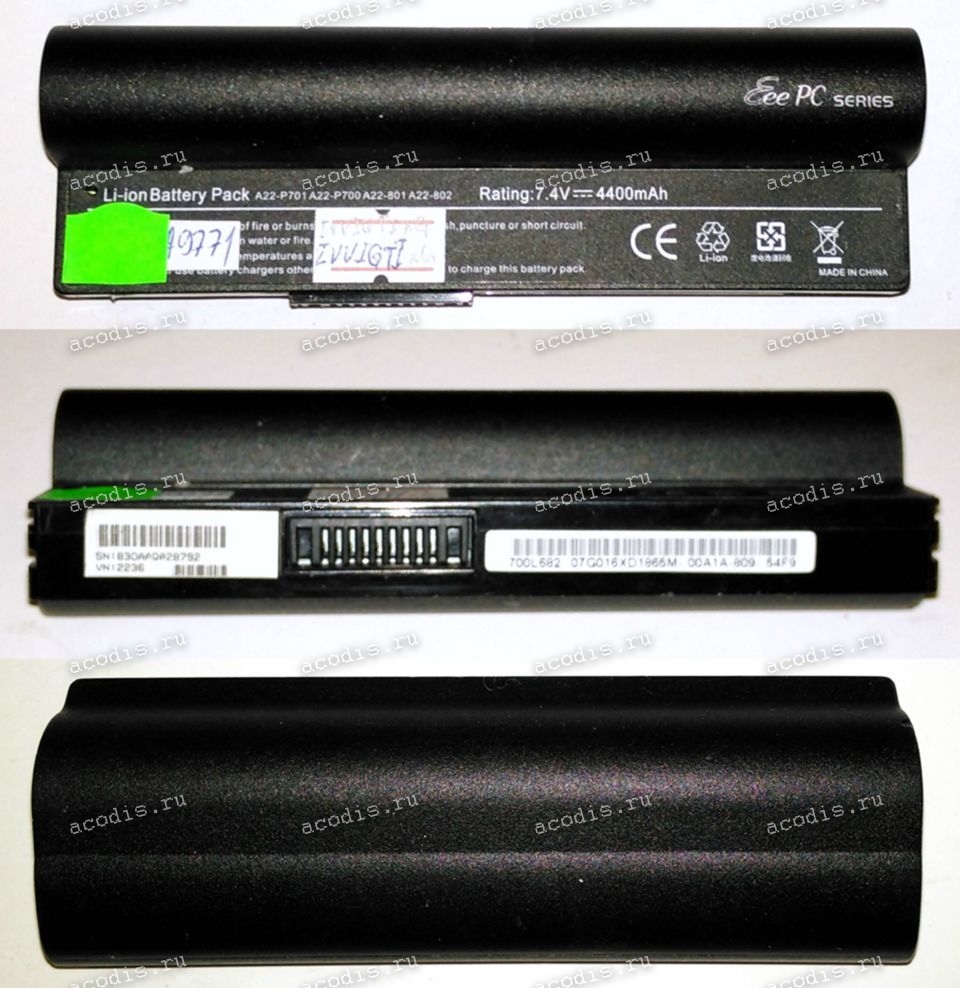

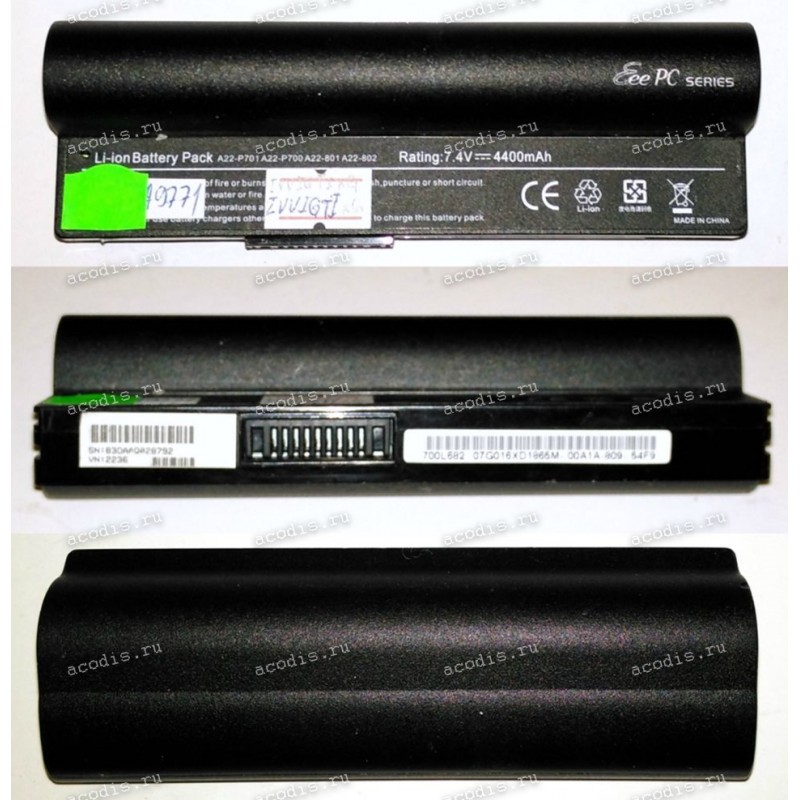

Аккумуляторная перезаряжаемая батарея (Main replacement rechargeable Battery) Asus eeePC 700, 701, 801, 900 (A22-801, A22-802, A22-P700, A22-P701) 7.4V разбор

Аналоги

A22-801 A22-802 A22-P700 A22-P701 07G016XD1865M

Модели подходящих товаров

Из разобранных аппаратов

Распиновка = pinout

RF-20-9 (RFNT3) (схема - разрезами контактов вверх и к себе - слева направо)

1 = GND ("-", Ground, VSS) black

2 =

3 = BAT_ID, BIN

4 = BATT_TEMP, NTC, Termistor

5 = GND ("-", Ground, VSS) black

6 = BAT_ID, BIN

7 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red

8 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red

9 = BAT_ID, BIN
