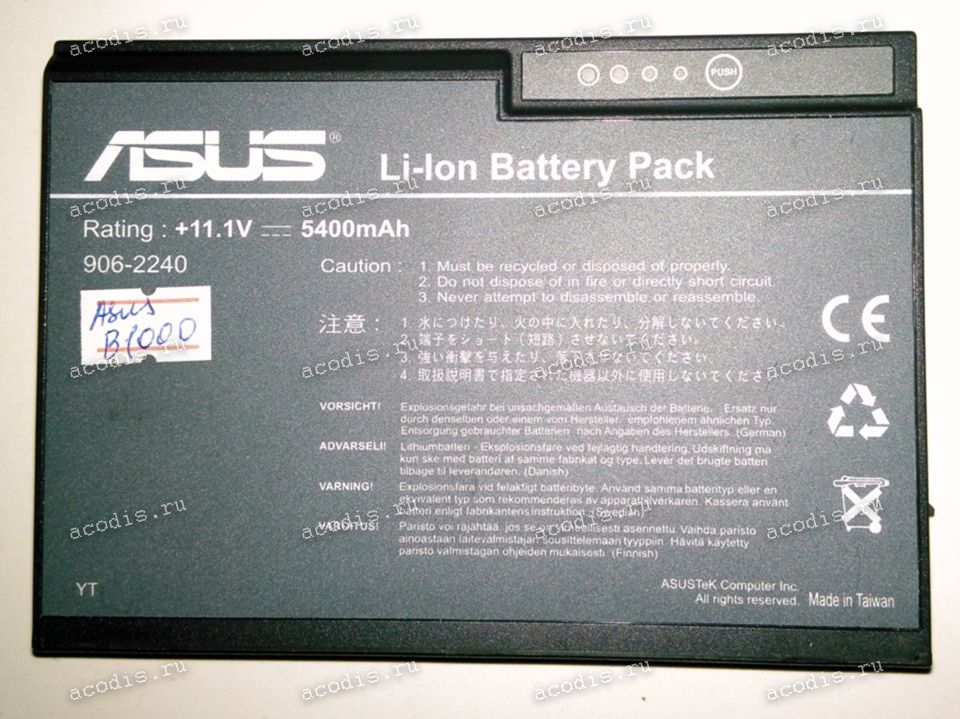

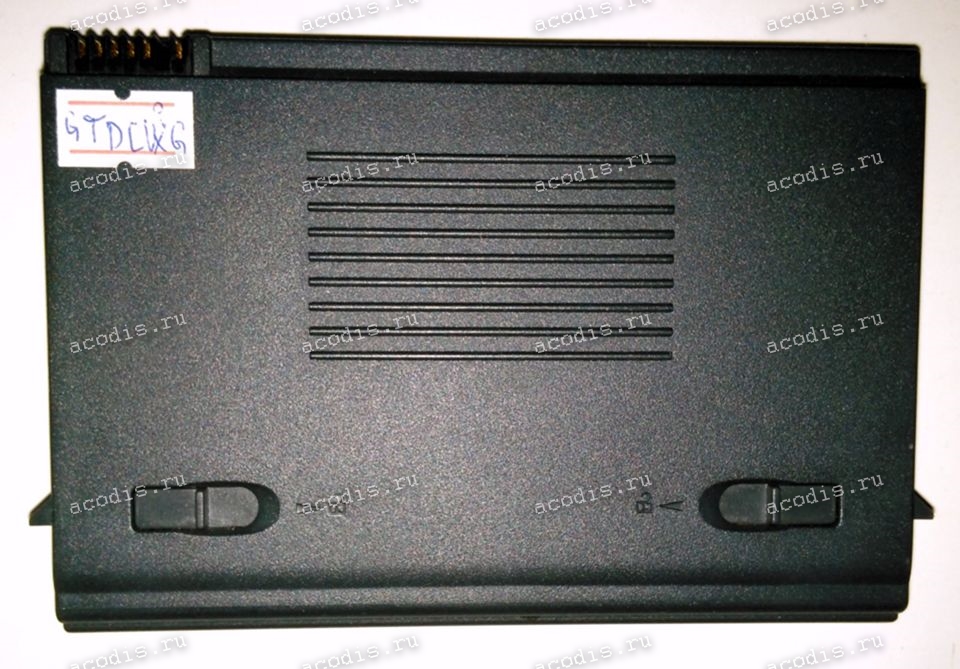

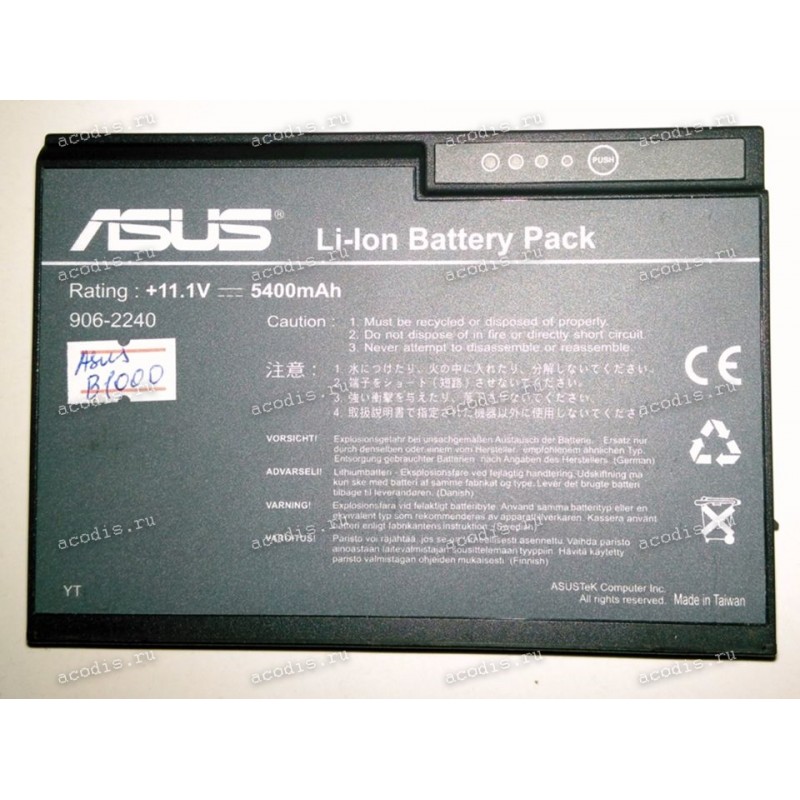

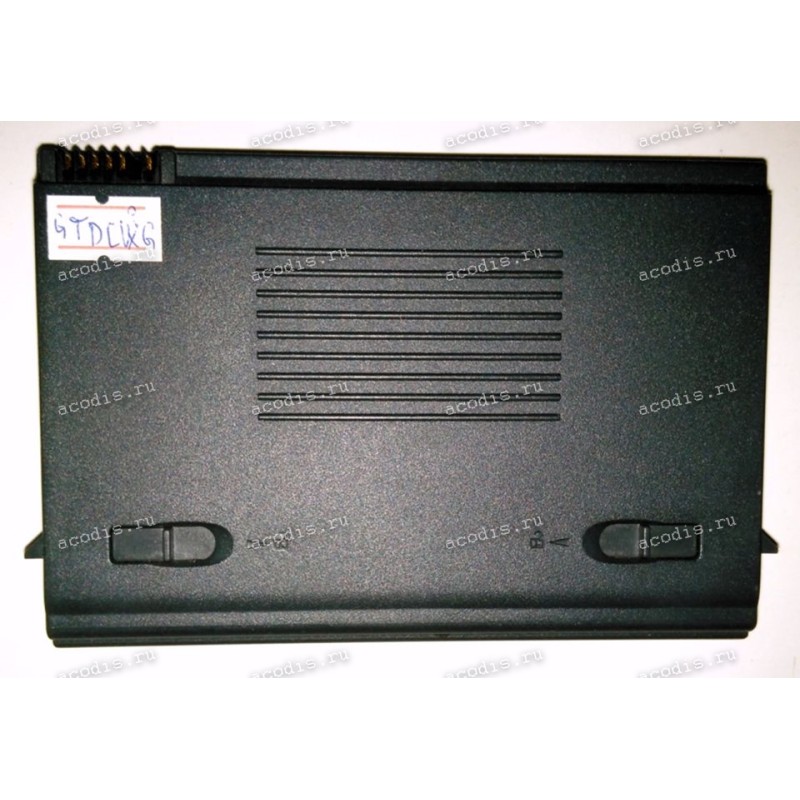

АКБ Asus B1, B1A, B1000 (906-2240, 07-016151865) 11.1V разбор

Аналоги

906-2240 07-016151865

Модели подходящих товаров

Asus B1 Asus B1A Asus B1000

Из разобранных аппаратов

Распиновка = pinout

RF-25-9 (RFNT3) (схема - разрезами контактов вверх и к себе - слева направо)

1 = GND ("-", Ground, VSS) black

X (2) = ключ, пластиковый пин, перегородка

2 (3) = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red

3 (4) = SMBC, SLC (CLOCK pin) coffee/broun

4 (5) = SMBD, SDA (DATA pin) orange

5 (6) = BATT_TEMP, NTC, Termistor

6 (7) = GND ("-", Ground, VSS) black
