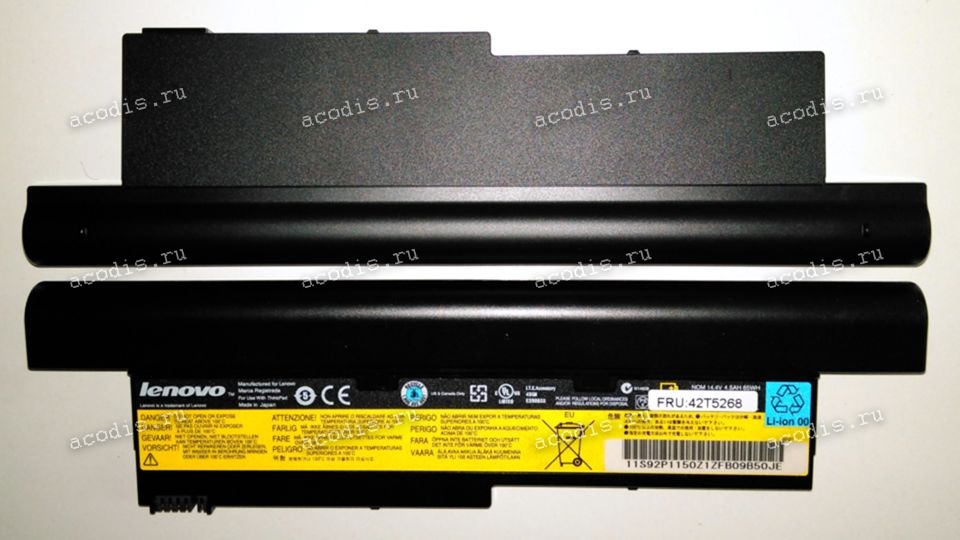

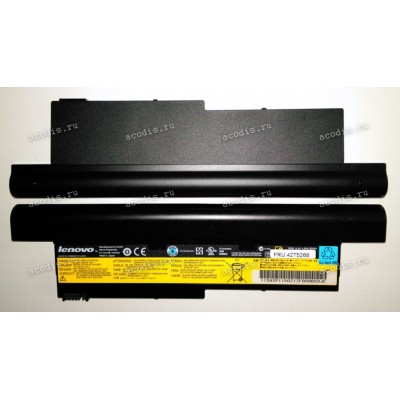

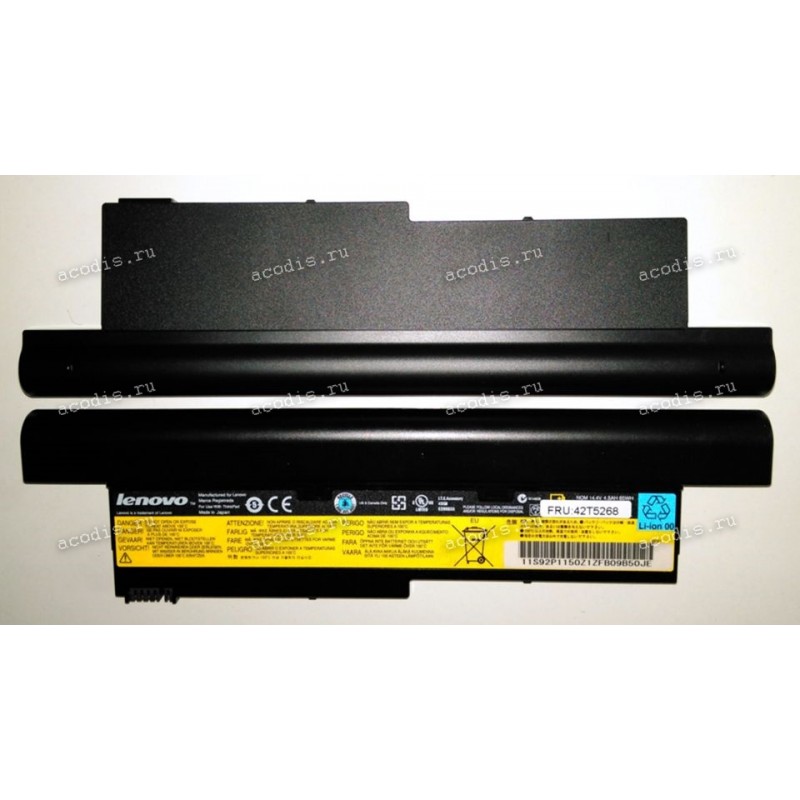

АКБ Lenovo/IBM ThinkPad X40, X41 Tablet (92P1150, 42T5268, 42T4627) 14,4V NEW original

Аналоги

11S92P1150Z 42T4627 42T5268 92P0999 92P1145 92P1147 92P1149 92P1150

Модели подходящих товаров

Lenovo ThinkPad X40 Lenovo ThinkPad X41

NEW

Распиновка = pinout

RF-25-6 (RFNT3) = CON7 (HWG-BTS-10A = HWG FBS-1000) (схема - разрезами контактов вверх и к себе - слева направо)

1 (1) = GND ("-", Ground, VSS) black

2 (2) = BATT_TEMP, NTC, Termistor

3 (3) = SMBD, SDA (DATA pin) orange

4 (4) = SMBC, SLC (CLOCK pin) coffee/broun

!!! (5) = ключ, пластиковый пин, перегородка

5 (6) = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red
