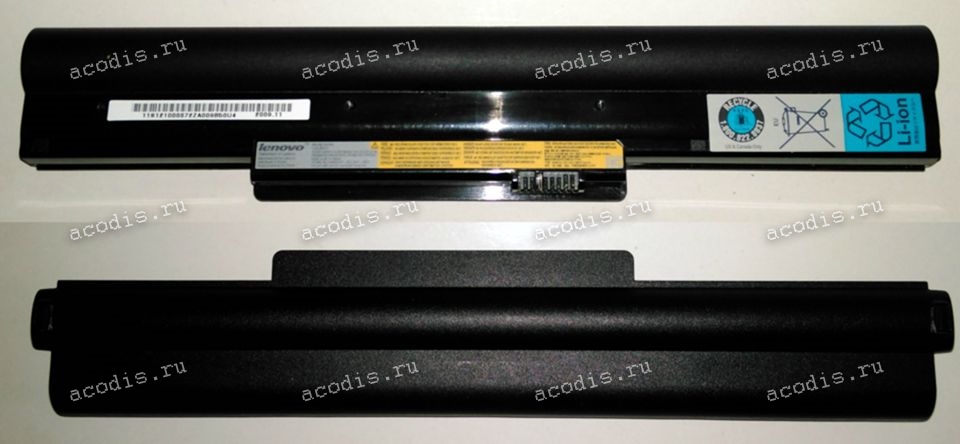

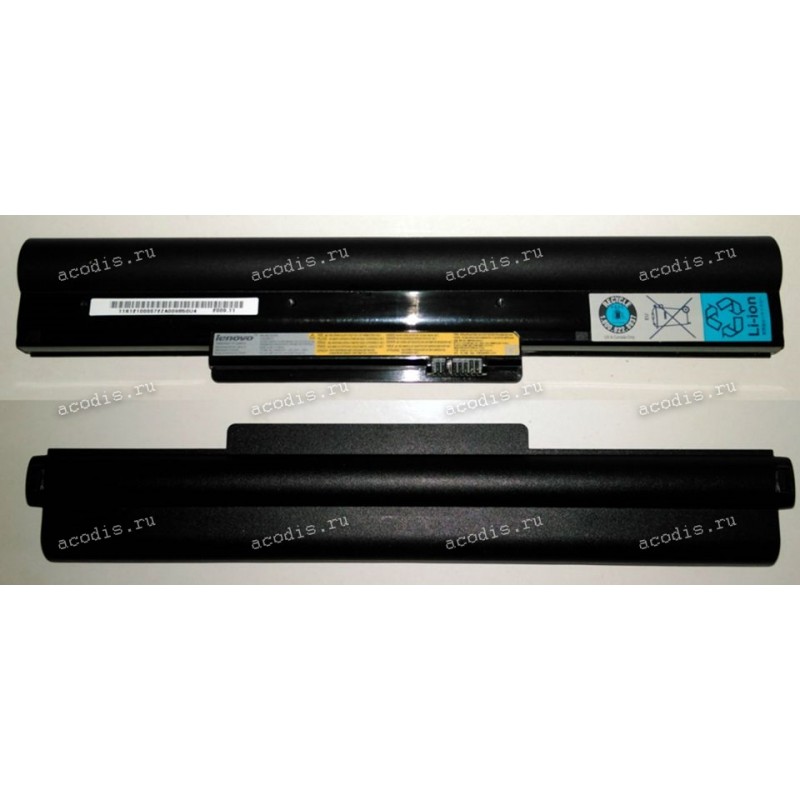

АКБ Lenovo IdeaPad U450!!!(not U450P), U450A, U455 (121000872, L09L8D21) 14,4V усиленный NEW original

Аналоги

121000872 121000874 121000875 11S121000872Z 11S121000874Z 11S121000875Z L09B4L21 L09L4B21 L09L8D21 L09S4B21 L09S8D21

Модели подходящих товаров

Lenovo IdeaPad U450 Lenovo IdeaPad U450A Lenovo IdeaPad U455 Lenovo 2693 Lenovo 20031

NEW original

Распиновка = pinout

RF-20-8 (RFNT3) = CON17 (HWG-BTS-10A = HWG FBS-1000) (схема - разрезами контактов вверх и к себе - слева направо)

1 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red

2 = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red

X (3) = ключ, пластиковый пин, перегородка

3 (4) = SMBC, SLC (CLOCK pin) coffee/broun

4 (5) = SMBD, SDA (DATA pin) orange

5 (6) = BATT_TEMP, NTC, Termistor

6 (7) = GND ("-", Ground, VSS) black

7 (8) = GND ("-", Ground, VSS) black
