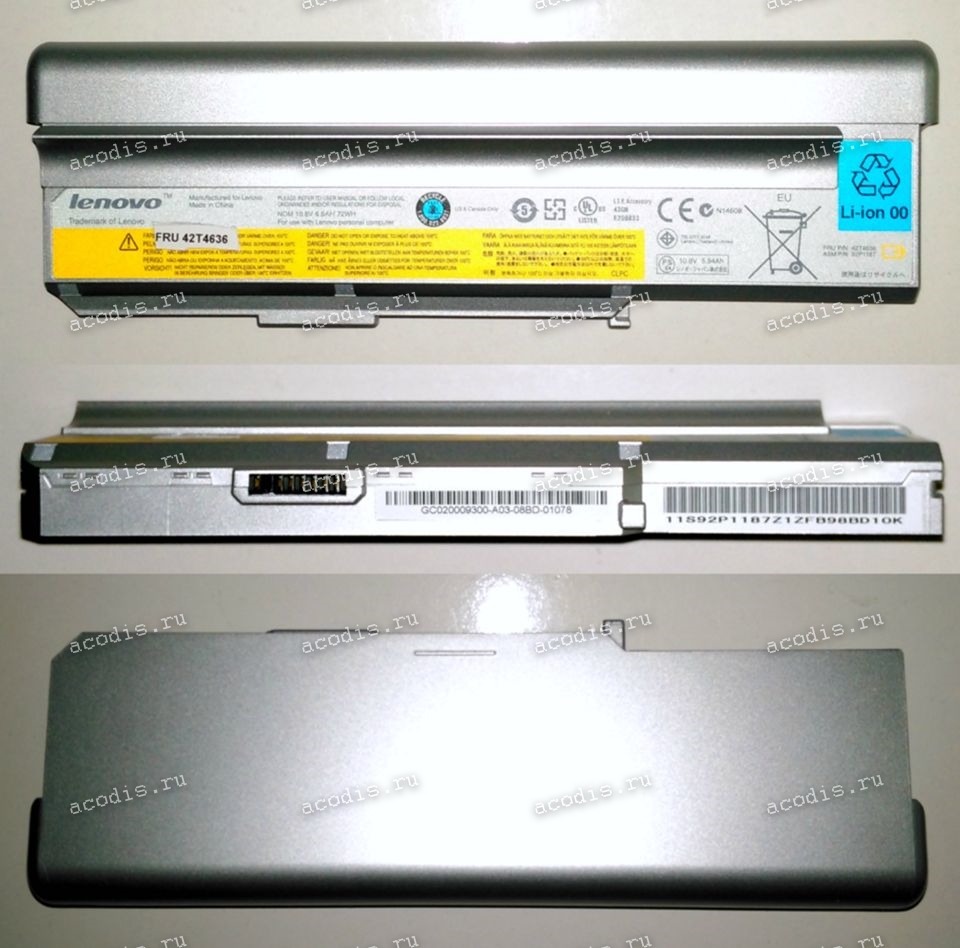

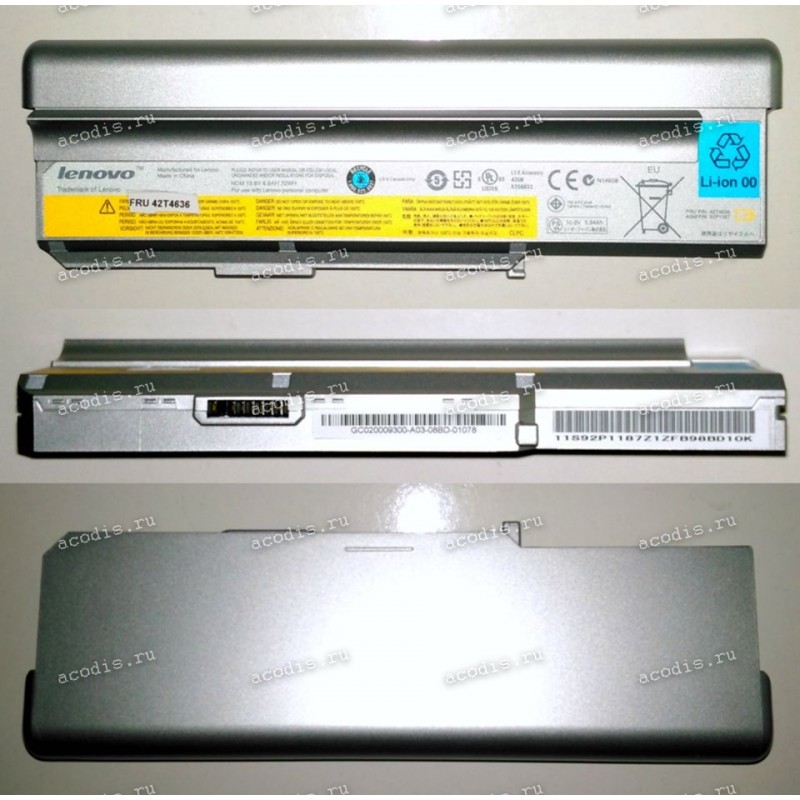

АКБ Lenovo 3000 series C200, N100, N200 (42T5213, 42T4614) 10.8V усиленный NEW original

Аналоги

42T4514 42T5212 42T5216 42T5256 92P1184 92P1186 42T4614 42T4635 40Y8315 40Y8322 ASM 42T5213 ASM 42T5217 ASM 92P1183 ASM 92P1185 FRU 42T4514 FRU 42T5212 FRU 42T5216 FRU 42T5256 FRU 92P1184 FRU 92P1186 92P1187 42T4636 40Y8322 41U5027 42T5213 42T5217 92P1183 92P1185 92P1187 40Y8317 41U5027 ASM 42T5213 ASM 42T5217 ASM 92P1183 ASM 92P1185 ASM 92P1187 FRU 42T4514 FRU 42T5212 FRU 42T5216 FRU 42T5241 FRU 42T5256 FRU 92P1184 FRU 92P1186 FRU 92P1188

Модели подходящих товаров

Lenovo 3000 series C200 Lenovo 3000 series N100 Lenovo 3000 series N200 Lenovo 8922 Lenovo 8923

NEW original

Распиновка = pinout

RF-25-8 (RFNT3) (схема - разрезами контактов вверх и к себе - слева направо)

1 (1) = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red

2 (2) = VIN ("+", Vin, VIM, VBAT, VBATT, VCC, VDD) red

3 (3) = BATT_TEMP, NTC, Termistor

4 (4) = SMBC, SLC (CLOCK pin) coffee/broun

5 (5) = SMBD, SDA (DATA pin) orange

6 (6) = GND ("-", Ground, VSS) black

!!! (7) = ключ, пластиковый пин, перегородка

7 (8) = GND ("-", Ground, VSS) black
